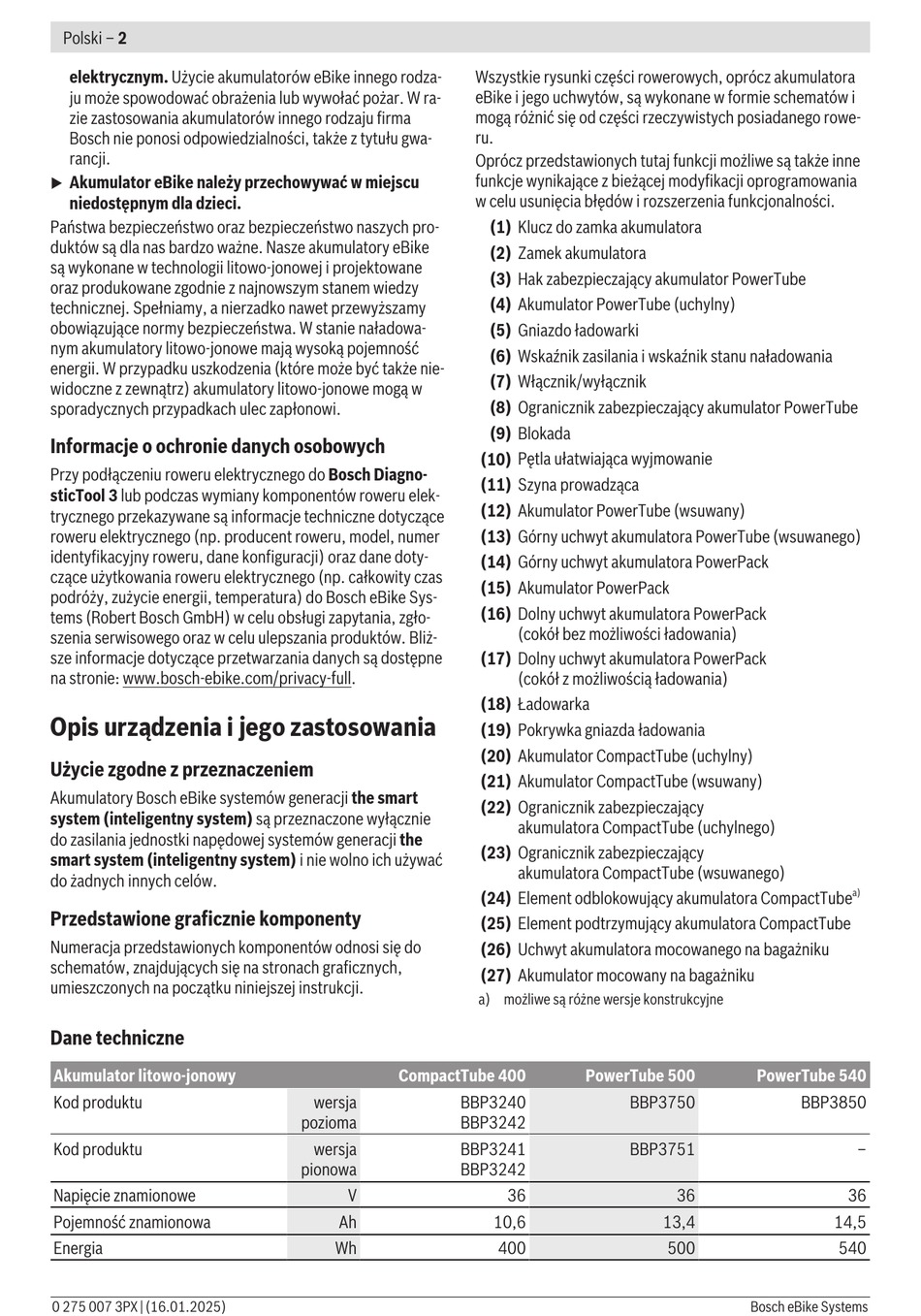

Bosch Purion 200 Originalbetriebsanleitung Seite 291

Polski – 2
elektrycznym. Użycie akumulatorów eBike innego rodza-
ju może spowodować obrażenia lub wywołać pożar. W ra-
zie zastosowania akumulatorów innego rodzaju firma
Bosch nie ponosi odpowiedzialności, także z tytułu gwa-
rancji.
Akumulator eBike należy przechowywać w miejscu
u
niedostępnym dla dzieci.
Państwa bezpieczeństwo oraz bezpieczeństwo naszych pro-
duktów są dla nas bardzo ważne. Nasze akumulatory eBike
są wykonane w technologii litowo-jonowej i projektowane
oraz produkowane zgodnie z najnowszym stanem wiedzy
technicznej. Spełniamy, a nierzadko nawet przewyższamy
obowiązujące normy bezpieczeństwa. W stanie naładowa-
nym akumulatory litowo-jonowe mają wysoką pojemność
energii. W przypadku uszkodzenia (które może być także nie-
widoczne z zewnątrz) akumulatory litowo-jonowe mogą w
sporadycznych przypadkach ulec zapłonowi.
Informacje o ochronie danych osobowych
Przy podłączeniu roweru elektrycznego do Bosch Diagno-
sticTool 3 lub podczas wymiany komponentów roweru elek-
trycznego przekazywane są informacje techniczne dotyczące
roweru elektrycznego (np. producent roweru, model, numer
identyfikacyjny roweru, dane konfiguracji) oraz dane doty-
czące użytkowania roweru elektrycznego (np. całkowity czas
podróży, zużycie energii, temperatura) do Bosch eBike Sys-
tems (Robert Bosch GmbH) w celu obsługi zapytania, zgło-
szenia serwisowego oraz w celu ulepszania produktów. Bliż-
sze informacje dotyczące przetwarzania danych są dostępne
na stronie: www.bosch-ebike.com/privacy-full.
Opis urządzenia i jego zastosowania
Użycie zgodne z przeznaczeniem
Akumulatory Bosch eBike systemów generacji the smart
system (inteligentny system) są przeznaczone wyłącznie
do zasilania jednostki napędowej systemów generacji the
smart system (inteligentny system) i nie wolno ich używać
do żadnych innych celów.
Przedstawione graficznie komponenty
Numeracja przedstawionych komponentów odnosi się do
schematów, znajdujących się na stronach graficznych,
umieszczonych na początku niniejszej instrukcji.
Dane techniczne
Akumulator litowo-jonowy
Kod produktu
Kod produktu
Napięcie znamionowe
Pojemność znamionowa
Energia
0 275 007 3PX | (16.01.2025)
CompactTube 400
wersja BBP3240
pozioma BBP3242
wersja BBP3241
pionowa BBP3242
V
Ah
Wh
Wszystkie rysunki części rowerowych, oprócz akumulatora
eBike i jego uchwytów, są wykonane w formie schematów i
mogą różnić się od części rzeczywistych posiadanego rowe-
ru.
Oprócz przedstawionych tutaj funkcji możliwe są także inne
funkcje wynikające z bieżącej modyfikacji oprogramowania
w celu usunięcia błędów i rozszerzenia funkcjonalności.
(1) Klucz do zamka akumulatora
(2) Zamek akumulatora
(3) Hak zabezpieczający akumulator PowerTube
(4) Akumulator PowerTube (uchylny)
(5) Gniazdo ładowarki
(6) Wskaźnik zasilania i wskaźnik stanu naładowania
(7) Włącznik/wyłącznik
(8) Ogranicznik zabezpieczający akumulator PowerTube
(9) Blokada
(10) Pętla ułatwiająca wyjmowanie
(11) Szyna prowadząca
(12) Akumulator PowerTube (wsuwany)
(13) Górny uchwyt akumulatora PowerTube (wsuwanego)
(14) Górny uchwyt akumulatora PowerPack
(15) Akumulator PowerPack
(16) Dolny uchwyt akumulatora PowerPack
(cokół bez możliwości ładowania)
(17) Dolny uchwyt akumulatora PowerPack
(cokół z możliwością ładowania)
(18) Ładowarka
(19) Pokrywka gniazda ładowania
(20) Akumulator CompactTube (uchylny)
(21) Akumulator CompactTube (wsuwany)
(22) Ogranicznik zabezpieczający
akumulatora CompactTube (uchylnego)
(23) Ogranicznik zabezpieczający
akumulatora CompactTube (wsuwanego)
(24) Element odblokowujący akumulatora CompactTube
(25) Element podtrzymujący akumulatora CompactTube
(26) Uchwyt akumulatora mocowanego na bagażniku
(27) Akumulator mocowany na bagażniku
a) możliwe są różne wersje konstrukcyjne
PowerTube 500
BBP3750
BBP3751
36
10,6
400
PowerTube 540
BBP3850
36
13,4 14,5
500
Bosch eBike Systems
a)
–
36
540
