Lagerung
•
Die Genauigkeit des Richtungssensors kann sich verschlechtern, wenn die Uhr magnetisiert wird. Aus
diesem Grunde sollte die Uhr so verwahrt werden, dass sie keinen Magneten oder anderen Quellen
von Magnetfeldern ausgesetzt ist, darunter: Dauermagnete (magnetische Halsketten usw.) und
Haushaltsgeräte (Fernseher, Personal Computer, Waschmaschinen, Gefriertruhen usw.).
•
Wenn Sie vermuten, dass die Uhr magnetisiert worden ist, führen Sie bitte den unter „Bidirektionale
Kalibrierung durchführen" (Seite G-39) beschriebenen Vorgang aus.
G-48
3. Stellen Sie wie nachstehend beschrieben die gewünschten Anzeigeeinheiten ein.
Zum Wählen der Einheit für: Diese Taste drücken:
A
Höhe
B
Luftdruck
C
Temperatur
4. Wenn alle Einstellungen wunschgemäß erfolgt sind, drücken Sie bitte zweimal E, um die
Einstellanzeige zu schließen.
G-50
Luftdruck
•
Der Luftdruck wird in Einheiten von 1 hPa (oder 0,05 inHg) angezeigt.
Luftdruckänderungsindikator
Luftdruckänderungsindikator
•
Der angezeigte Luftdruckwert wechselt auf - - -, wenn der gemessene
Luftdruck nicht im Bereich von 260 hPa bis 1.100 hPa (7,65 inHg bis
32,45 inHg) liegt. Der Luftdruckwert wird wieder angezeigt, sobald der
gemessene Luftdruck wieder im zulässigen Bereich liegt.
Temperatur
•
Die Temperatur wird in Einheiten von 0,1 °C (oder 0,2 °F) angezeigt.
•
Der angezeigte Temperaturwert wechselt auf - - - °C (oder °F), wenn
die gemessene Temperatur nicht im Bereich von –10,0 °C bis 60,0 °C
(14,0 °F bis 140,0 °F) liegt. Der Temperaturwert wird wieder angezeigt,
Luftdruck
Luftdruck
Temperatur
Temperatur
sobald die gemessene Temperatur wieder im zulässigen Bereich liegt.
Anzeigeeinheiten
Sie können zwischen Hektopascal (hPa) und Zoll Quecksilber (inHg) als Anzeigeeinheit für den
gemessenen Luftdruck und zwischen Celsius (°C) und Fahrenheit (°F) als Anzeigeeinheit für die
gemessene Temperatur wählen. Siehe „Anzeigeeinheiten für Temperatur, Luftdruck und Höhe vorgeben"
(Seite G-49).
Luftdruckgrafik
Der Luftdruck zeigt Änderungen der Atmosphäre an. Durch die
Luftdruckgrafik
Luftdruckgrafik
Überwachung dieser Änderungen ist es möglich, mit angemessener
Genauigkeit das Wetter vorherzusagen. Diese Uhr misst automatisch alle
zwei Stunden den Luftdruck. Die Uhr verwendet die Messdaten zur
Erstellung einer Luftdruckgrafik und zur Anzeige der Luftdruckdifferenz
über einen Zeiger.
G-52
Luftdruck-Differenzzeiger
Dieser Zeiger zeigt die relative Differenz zwischen dem jüngsten in der
Luftdruckgrafik (Seite G-53) angezeigten Luftdruckwert und dem im
Luftdruck-
Luftdruck-
Barometer/Thermometer-Modus angezeigten aktuellen Luftdruckwert
Differenzzeiger
Differenzzeiger
(Seite G-52) an.
Ablesen des Luftdruck-Differenzzeigers
Die Druckdifferenz wird in Einheiten von 1 hPa
im Bereich von ±10 hPa angezeigt.
•
Der nebenstehende Screenshot zeigt als
Beispiel, wie der Zeiger eine berechnete
Druckdifferenz von circa –5 hPa (circa –0,15
inHg) anzeigt.
•
Als Standardvorgabe wird der Luftdruck in
hPa berechnet und angezeigt. Wie in der
Illustration gezeigt, kann die
Luftdruckdifferenz auch in inHg-Einheiten
(1 hPa
0,03 inHg) abgelesen werden.
G-54

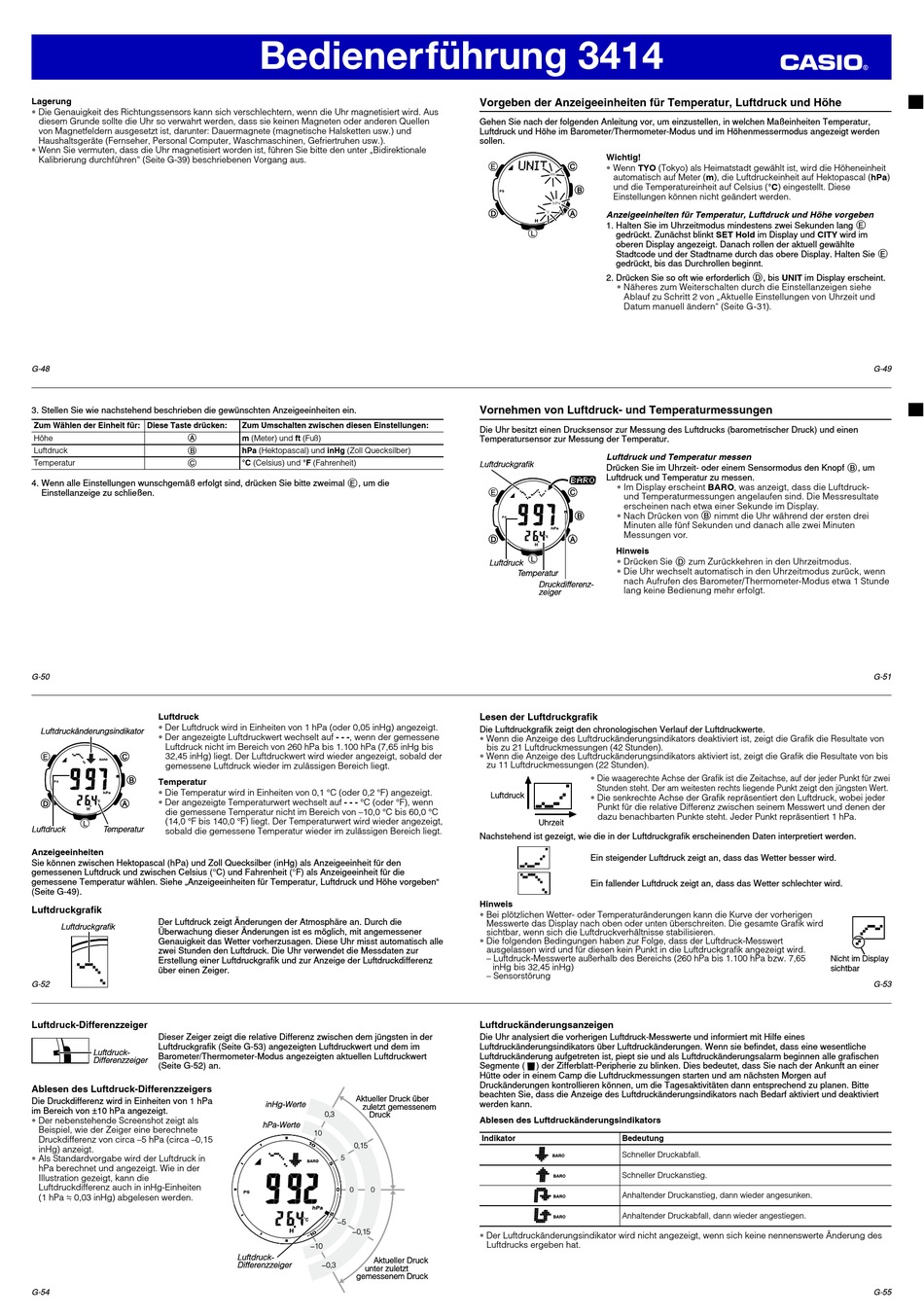

Bedienerführung 3414
Zum Umschalten zwischen diesen Einstellungen:
m (Meter) und ft (Fuß)
hPa (Hektopascal) und inHg (Zoll Quecksilber)
°C (Celsius) und °F (Fahrenheit)
Aktueller Druck über
Aktueller Druck über
inHg-Werte
inHg-Werte
zuletzt gemessenem
zuletzt gemessenem
0,3
0,3
Druck
Druck
hPa-Werte
hPa-Werte
0,15
0,15
−5
−5
−0,15
−0,15
−10
−10
Luftdruck-
Luftdruck-
Aktueller Druck
Aktueller Druck
Differenzzeiger
Differenzzeiger
−0,3
−0,3
unter zuletzt
unter zuletzt
gemessenem Druck
gemessenem Druck
Vorgeben der Anzeigeeinheiten für Temperatur, Luftdruck und Höhe
Gehen Sie nach der folgenden Anleitung vor, um einzustellen, in welchen Maßeinheiten Temperatur,
Luftdruck und Höhe im Barometer/Thermometer-Modus und im Höhenmessermodus angezeigt werden
sollen.
Wichtig!
•
Wenn TYO (Tokyo) als Heimatstadt gewählt ist, wird die Höheneinheit
automatisch auf Meter (m), die Luftdruckeinheit auf Hektopascal (hPa)
und die Temperatureinheit auf Celsius (°C) eingestellt. Diese
Einstellungen können nicht geändert werden.
Anzeigeeinheiten für Temperatur, Luftdruck und Höhe vorgeben
1. Halten Sie im Uhrzeitmodus mindestens zwei Sekunden lang E
gedrückt. Zunächst blinkt SET Hold im Display und CITY wird im
oberen Display angezeigt. Danach rollen der aktuell gewählte
Stadtcode und der Stadtname durch das obere Display. Halten Sie E
gedrückt, bis das Durchrollen beginnt.
2. Drücken Sie so oft wie erforderlich D, bis UNIT im Display erscheint.
•
Näheres zum Weiterschalten durch die Einstellanzeigen siehe
Ablauf zu Schritt 2 von „Aktuelle Einstellungen von Uhrzeit und
Datum manuell ändern" (Seite G-31).
Vornehmen von Luftdruck- und Temperaturmessungen
Die Uhr besitzt einen Drucksensor zur Messung des Luftdrucks (barometrischer Druck) und einen
Temperatursensor zur Messung der Temperatur.
Luftdruck und Temperatur messen
Luftdruckgrafik
Luftdruckgrafik
Drücken Sie im Uhrzeit- oder einem Sensormodus den Knopf B, um
Luftdruck und Temperatur zu messen.
•
Im Display erscheint BARO, was anzeigt, dass die Luftdruck-
und Temperaturmessungen angelaufen sind. Die Messresultate
erscheinen nach etwa einer Sekunde im Display.
Nach Drücken von B nimmt die Uhr während der ersten drei
•
Minuten alle fünf Sekunden und danach alle zwei Minuten
Messungen vor.
Hinweis
Drücken Sie D zum Zurückkehren in den Uhrzeitmodus.
•
Luftdruck
Luftdruck
•
Die Uhr wechselt automatisch in den Uhrzeitmodus zurück, wenn
Temperatur
Temperatur
nach Aufrufen des Barometer/Thermometer-Modus etwa 1 Stunde
Druckdifferenz-
Druckdifferenz-
lang keine Bedienung mehr erfolgt.
zeiger
zeiger
Lesen der Luftdruckgrafik
Die Luftdruckgrafik zeigt den chronologischen Verlauf der Luftdruckwerte.
•
Wenn die Anzeige des Luftdruckänderungsindikators deaktiviert ist, zeigt die Grafik die Resultate von
bis zu 21 Luftdruckmessungen (42 Stunden).
•
Wenn die Anzeige des Luftdruckänderungsindikators aktiviert ist, zeigt die Grafik die Resultate von bis
zu 11 Luftdruckmessungen (22 Stunden).
•
Die waagerechte Achse der Grafik ist die Zeitachse, auf der jeder Punkt für zwei
Stunden steht. Der am weitesten rechts liegende Punkt zeigt den jüngsten Wert.
Luftdruck
Luftdruck
•
Die senkrechte Achse der Grafik repräsentiert den Luftdruck, wobei jeder
Punkt für die relative Differenz zwischen seinem Messwert und denen der
dazu benachbarten Punkte steht. Jeder Punkt repräsentiert 1 hPa.
Uhrzeit
Uhrzeit
Nachstehend ist gezeigt, wie die in der Luftdruckgrafik erscheinenden Daten interpretiert werden.
Ein steigender Luftdruck zeigt an, dass das Wetter besser wird.
Ein fallender Luftdruck zeigt an, dass das Wetter schlechter wird.
Hinweis
•
Bei plötzlichen Wetter- oder Temperaturänderungen kann die Kurve der vorherigen
Messwerte das Display nach oben oder unten überschreiten. Die gesamte Grafik wird
sichtbar, wenn sich die Luftdruckverhältnisse stabilisieren.
•
Die folgenden Bedingungen haben zur Folge, dass der Luftdruck-Messwert
ausgelassen wird und für diesen kein Punkt in die Luftdruckgrafik angezeigt wird.
– Luftdruck-Messwerte außerhalb des Bereichs (260 hPa bis 1.100 hPa bzw. 7,65
inHg bis 32,45 inHg)
– Sensorstörung
Luftdruckänderungsanzeigen
Die Uhr analysiert die vorherigen Luftdruck-Messwerte und informiert mit Hilfe eines
Luftdruckänderungsindikators über Luftdruckänderungen. Wenn sie befindet, dass eine wesentliche
Luftdruckänderung aufgetreten ist, piept sie und als Luftdruckänderungsalarm beginnen alle grafischen
Segmente (
) der Zifferblatt-Peripherie zu blinken. Dies bedeutet, dass Sie nach der Ankunft an einer
Hütte oder in einem Camp die Luftdruckmessungen starten und am nächsten Morgen auf
Druckänderungen kontrollieren können, um die Tagesaktivitäten dann entsprechend zu planen. Bitte
beachten Sie, dass die Anzeige des Luftdruckänderungsindikators nach Bedarf aktiviert und deaktiviert
werden kann.
Ablesen des Luftdruckänderungsindikators
Indikator
Bedeutung
Schneller Druckabfall.
Schneller Druckanstieg.
Anhaltender Druckanstieg, dann wieder angesunken.
Anhaltender Druckabfall, dann wieder angestiegen.
•
Der Luftdruckänderungsindikator wird nicht angezeigt, wenn sich keine nennenswerte Änderung des
Luftdrucks ergeben hat.
G-49
G-51
Nicht im Display
Nicht im Display
sichtbar
sichtbar
G-53
G-55
