PSEN ma1.4a-50

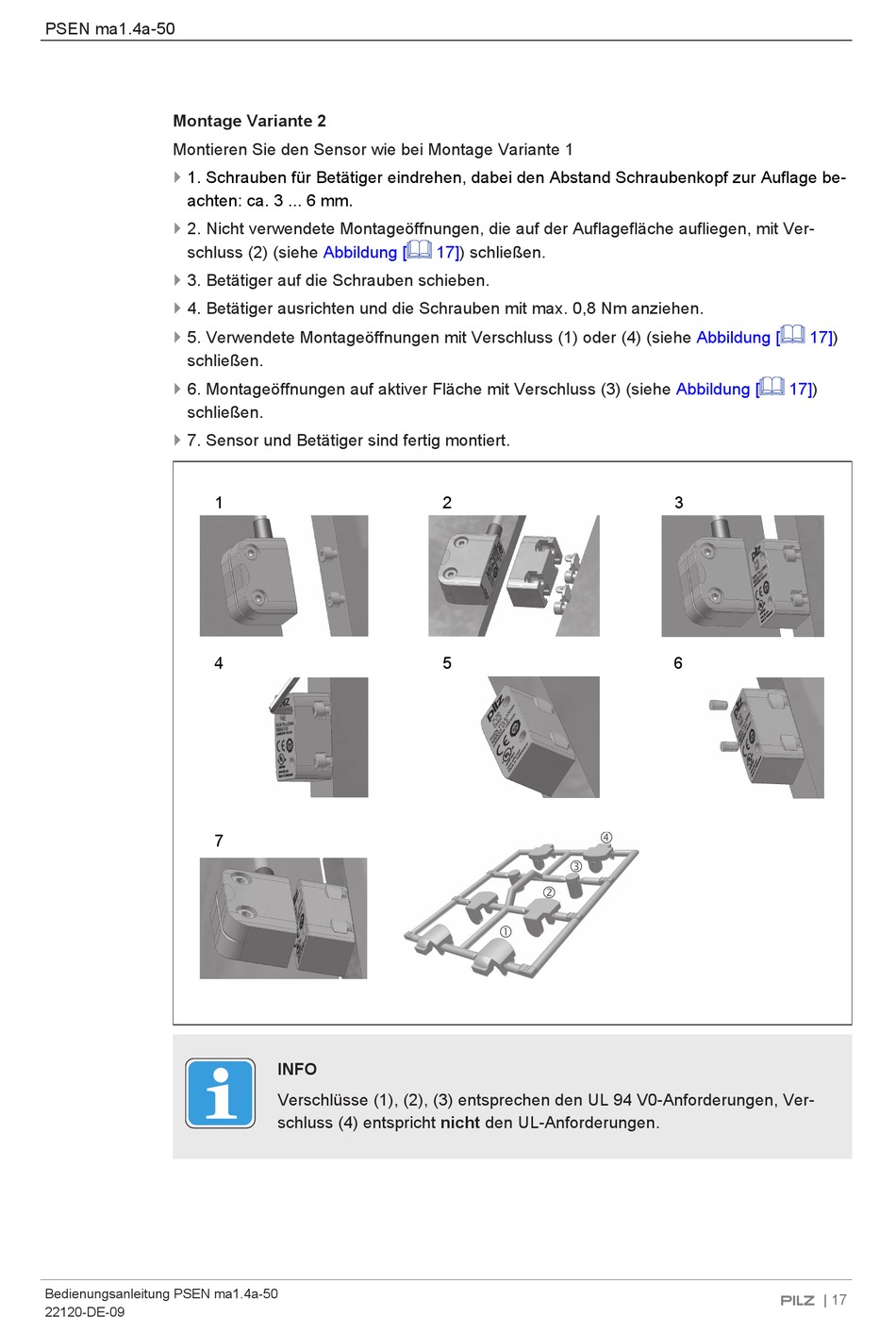

Montage Variante 2
Montieren Sie den Sensor wie bei Montage Variante 1
}
1. Schrauben für Betätiger eindrehen, dabei den Abstand Schraubenkopf zur Auflage be-
achten: ca. 3 ... 6 mm.
}
2. Nicht verwendete Montageöffnungen, die auf der Auflagefläche aufliegen, mit Ver-
schluss (2) (siehe
}
3. Betätiger auf die Schrauben schieben.
}
4. Betätiger ausrichten und die Schrauben mit max. 0,8 Nm anziehen.
}
5. Verwendete Montageöffnungen mit Verschluss (1) oder (4) (siehe
schließen.
}
6. Montageöffnungen auf aktiver Fläche mit Verschluss (3) (siehe
schließen.
}
7. Sensor und Betätiger sind fertig montiert.
Bedienungsanleitung PSEN ma1.4a-50
22120-DE-09
Abbildung [
1
4
7
INFO
Verschlüsse (1), (2), (3) entsprechen den UL 94 V0-Anforderungen, Ver-
schluss (4) entspricht nicht den UL-Anforderungen.
17]) schließen.
2
5
Abbildung [
17])
Abbildung [
17])
3
6
| 17
