Pilz PSSu E S 2AI RTD Bedienungsanleitung
Dezentrales system pssuniversal i/o
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Pilz PSSu E S 2AI RTD
Inhaltszusammenfassung für Pilz PSSu E S 2AI RTD
- Seite 1 PSSu E S 2AI RTD(-T) Dezentrales System PSSuniversal I/O Bedienungsanleitung-22017-DE-08...
- Seite 2 Formulierung dieses Dokuments gewählt. Es wird versichert, dass alle Personen diskriminierungsfrei und gleichberechtigt betrachtet werden. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Belegung bei PSSu in Systemumgebung B................22 Montage ..........................23 Allgemeine Hinweise zur Montage....................23 5.1.1 Abmessungen ...........................23 Basismodul montieren.......................24 Elektronikmodul stecken und ziehen..................25 5.3.1 Elektronikmodul stecken ......................26 5.3.2 Elektronikmodul ziehen ......................27 5.3.3 Elektronikmodul während des Betriebs tauschen ..............27 Bedienungsanleitung PSSu E S 2AI RTD(-T) 22017-DE-08... - Seite 4 Klemmenbelegung ........................30 Anschluss des Moduls ......................32 Betrieb .............................34 Meldungen ..........................34 Anzeigeelemente ........................34 7.2.1 Anzeigeelemente zur Moduldiagnose ..................34 7.2.2 Anzeige Eingangsstatus......................35 Technische Daten ........................36 Ergänzende Daten ........................40 Zulässige Betriebshöhe......................40 Bestelldaten ..........................41 10.1 Produkt............................41 10.2 Zubehör.............................41 Bedienungsanleitung PSSu E S 2AI RTD(-T) 22017-DE-08...
-
Seite 5: Einführung
Einführung Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für die Produkttypen PSSu E S 2AI RTD und PSSu E S 2AI RTD-T. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 6: Zeichenerklärung
Situationen, durch die das Produkt oder Geräte in dessen Umge- bung beschädigt werden können, und gibt entsprechende Vorsichtsmaß- nahmen an. Der Hinweis kennzeichnet außerdem besonders wichtige Text- stellen. INFO liefert Anwendungstipps und informiert über Besonderheiten. Bedienungsanleitung PSSu E S 2AI RTD(-T) 22017-DE-08... -
Seite 7: Übersicht
Max. Auflösung: – 0,0625 °C – 0,0625 Ohm Drahtbrucherkennung LED-Anzeigen für: – Betriebszustand pro Eingang – Modulfehler für Standard-Anwendungen in Systemumgebung A und B T-Typ: PSSu E S 2AI RTD-T: für erhöhte Umweltanforderungen Bedienungsanleitung PSSu E S 2AI RTD(-T) 22017-DE-08... -

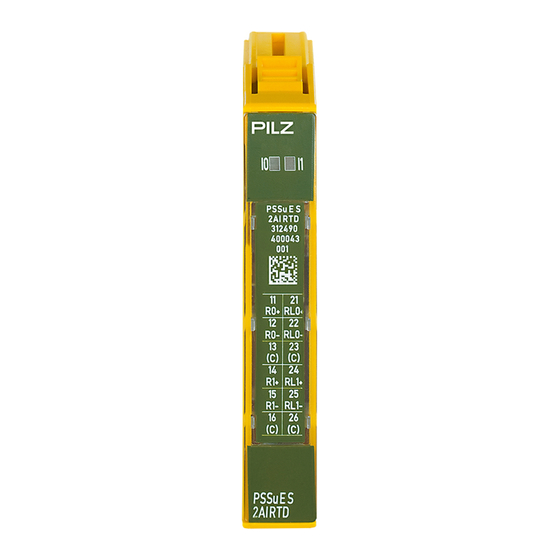

Seite 8: Frontansicht
RL1+ RL1- PSSu E S 2AI RTD Legende: A: Elektronikmodul B: Basismodul 1: LED zur Moduldiagnose 2: Beschriftungsfeld mit: – Bezeichnung des Elektronikmoduls – Bestellnummer – Seriennummer – Nummer der Hardware-Version – 2D-Code Bedienungsanleitung PSSu E S 2AI RTD(-T) 22017-DE-08... - Seite 9 – mit Mechanismus zur Betätigung der Käfigzugfeder bei Basismodulen mit Käfigzugfe- derklemmen 12: runde Anschlussöffnungen (Anschlussebenen 1, 2, 3 und 4) zum Anschluss der Si- gnalleitungen 13: Montageschlitz für farbige Markierer zur Kennzeichnung der Anschlussebene (An- schlussebenen 1, 2, 3 und 4) Bedienungsanleitung PSSu E S 2AI RTD(-T) 22017-DE-08...
-
Seite 10: Sicherheit
Das Modul stellt analoge Eingänge zur Verfügung. Es darf als Eingabemodul für Standard- Funktionen eingesetzt werden. Die Module PSSu E S 2AI RTD und PSSu E S 2AI RTD-T können als nicht sicherheitsge- richtetes Bauteil gemäß Aufzugsrichtlinie 2014/33/EU eingesetzt werden. Die Module erfül- len die Umweltanforderungen nach EN 81-1/2, EN 81-20, EN 81-22, EN 81-50 für Perso-... -
Seite 11: Sicherheitsvorschriften
Sicherheit PSSu BP-C 1/12 C Das Modul PSSu E S 2AI RTD-T darf zusammen mit den folgenden Basismodulen einge- setzt werden: PSSu BP 1/12 S-T PSSu BP 1/12 C-T PSSu BP-C 1/12 S-T PSSu BP-C 1/12 C-T Sicherheitsvorschriften 3.2.1 Qualifikation des Personals Aufstellung, Montage, Programmierung, Inbetriebsetzung, Betrieb, Außerbetriebsetzung... -
Seite 12: Funktionsbeschreibung
Eingabemodul Statusinformationen pro Eingang. Alle Konfigurationsdaten werden im Kopfmodul gespeichert und dem Eingabemodul bei ei- nem Neustart zugewiesen. Somit bleiben die Konfigurationsdaten auch dann erhalten, wenn das Eingabemodul getauscht wird. Bedienungsanleitung PSSu E S 2AI RTD(-T) | 12 22017-DE-08... -
Seite 13: Konfiguration
Die Messbereiche der Eingänge sind pro Eingang konfigurierbar: Pt100 (Default) Pt200 Pt500 Pt1000 Ni100 Ni120 Ni1000 0 ... 4000 Ohm (Widerstandsmessung) Die Temperaturbereiche zu diesen Messbereichen finden Sie in den Technischen Daten. Bedienungsanleitung PSSu E S 2AI RTD(-T) | 13 22017-DE-08... -
Seite 14: Anschlussart
Temperatursensor. Verbinden Sie das PSSuniversal-System mit der Systemsoftware. Rufen Sie die Konfiguration des Moduls auf. – Deaktivieren Sie "Herstellerskalierung" und "Anwenderskalierung". – Wählen Sie unter "Messbereich" die Widerstandsmessung ("0,0 ... 4000,0"). Bedienungsanleitung PSSu E S 2AI RTD(-T) | 14 22017-DE-08... -
Seite 15: Digitales Filter
244 ms 50 Hz und 60 65 dB 122 ms 244 ms 50 Hz und 60 69 dB 202 ms 404 ms 50 Hz und 60 74 dB 482 ms 964 ms Bedienungsanleitung PSSu E S 2AI RTD(-T) | 15 22017-DE-08... -
Seite 16: Skalierung
Die Skalierung ist ein mehrstufiger Prozess zur Anpassung der Werte aus dem AD-Wand- ler. Der gerade Pfad im Diagramm gibt die Default-Konfiguration an. ADC- Rohwert Rohwert- Ausgabe? Hardware- Abgleich Herst.- Skal. aktiv? Hersteller- Skalierung Anw.- Skal. aktiv? Anwender- Skalierung Ausgabe- Formate Bedienungsanleitung PSSu E S 2AI RTD(-T) | 16 22017-DE-08... -
Seite 17: Adc-Rohwert
= Verstärkungsfaktor * 256 Die Anwenderskalierung ist in der Default-Einstellung deaktiviert. Der Default-Wert für Off- set ist 0. Der Default-Wert für Gain ist 256 (100 ). Das entspricht dem Verstärkungsfak- tor 1. Bedienungsanleitung PSSu E S 2AI RTD(-T) | 17 22017-DE-08... -
Seite 18: Über- Und Unterschreiten Der Bereichsgrenzen
Analogwert und typischer Digitalwert bei Messbereich 0 Ohm ... 1000 Ohm: Widerstand Digitalwert dezimal Digitalwert binär Digitalwert hexadezimal 0 Ohm 0000 0000 0000 0000 0000 1000 Ohm 10000 0010 0111 0001 0000 2710 Bedienungsanleitung PSSu E S 2AI RTD(-T) | 18 22017-DE-08... -
Seite 19: Zusammenfassung Und Übersicht
1/16 Ohm Herstellerskalierung Aktiviert/TRUE Herstellerskalierung -32768 … 32767 Offset Herstellerskalierung -32768 … 32767 Verstärkungsfak- Gain tor 10/16 Anwenderskalierung Deaktiviert/FAL- Anwenderskalierung -32768 … 32767 Offset Anwenderskalierung -32768 … 32767 Verstärkungsfak- Gain tor 1 Bedienungsanleitung PSSu E S 2AI RTD(-T) | 19 22017-DE-08... -
Seite 20: Belegung Bei Pssu In Systemumgebung A
Eingangsdaten und Status-Byte 48 Bit - - - ("X") Reihenfolge der Bits im PAE, nur Eingangsdaten, kein Status-Byte: Eingang Zuordnung Eingang I0 LSB Eingangsdaten MSB Eingangsdaten Eingang I1 LSB Eingangsdaten MSB Eingangsdaten Bedienungsanleitung PSSu E S 2AI RTD(-T) | 20 22017-DE-08... -
Seite 21: Status-Byte
Aufbau und Inhalt des Status-Bytes: Bit-Nummer Inhalt Bedeutung Eingangswert über oder gleich dem unteren Grenzwert Unterer Grenzwert unterschritten Eingangswert unter oder gleich dem oberen Grenzwert Oberer Grenzwert überschritten 2-5, 7 Reserviert Reserviert Kein Modulfehler Modulfehler Bedienungsanleitung PSSu E S 2AI RTD(-T) | 21 22017-DE-08... -
Seite 22: Belegung Bei Pssu In Systemumgebung B
Underrange : BOOL 0: Eingangswert über oder gleich dem unte- ren Grenzwert 1: Unterer Grenzwert unterschritten Overrange : BOOL 0: Eingangswert unter oder gleich dem obe- ren Grenzwert 1: Oberer Grenzwert überschritten Bedienungsanleitung PSSu E S 2AI RTD(-T) | 22 22017-DE-08... -
Seite 23: Montage
Fläche oder durch Tragen eines geerdeten Armbands. 5.1.1 Abmessungen Bei Basismodulen mit sechs Anschlussebenen: 12,6 mm 8,1 mm 52,1 mm (0.496") (0.319") (2.051") 12,6 mm 72,6 mm (0.496") (2.858") Bedienungsanleitung PSSu E S 2AI RTD(-T) | 23 22017-DE-08... -
Seite 24: Basismodul Montieren
Nut des Basismoduls von unten an der Montageschiene einhängen [1]. Basismodul nach hinten drücken [2], bis es hörbar einrastet. Basismodul auf der Montageschiene nach links schieben, bis die beiden seitlichen Befes- tigungshaken am benachbarten Modul hörbar einrasten [3]. Schematische Darstellung: Bedienungsanleitung PSSu E S 2AI RTD(-T) | 24 22017-DE-08... -
Seite 25: Elektronikmodul Stecken Und Ziehen
Wenn ein Elektronikmodul zum ersten Mal auf ein Basismodul gesteckt wird, verbleibt der eine Teil des Codierelements auf dem Elektronikmodul und das Gegenstück verankert sich im Basismodul. Dadurch wird das Basismodul kodiert. Die Mechanik der Elektronikmodule ist auf 50 Steckzyklen ausgelegt. Bedienungsanleitung PSSu E S 2AI RTD(-T) | 25 22017-DE-08... -
Seite 26: Elektronikmodul Stecken
Montage 5.3.1 Elektronikmodul stecken Vorgehensweise: Das Elektronikmodul muss hörbar einrasten [1]. Elektronikmodul mit Beschriftungsstreifen kennzeichnen [2]. Schematische Darstellung: Bedienungsanleitung PSSu E S 2AI RTD(-T) | 26 22017-DE-08... -
Seite 27: Elektronikmodul Ziehen
– Alle FS-Hardware-Ausgänge des PSSu-Systems wechseln in den sicheren Zustand. – Für die FS-Ausgänge der Module werden die Ersatzwerte verwendet mit Valid-Bits = FALSE. ACHTUNG! Funkenbildung kann Störungen und Fehler verursachen! Das Modul ausschließlich bei abgeschalteter Last tauschen! Bedienungsanleitung PSSu E S 2AI RTD(-T) | 27 22017-DE-08... -
Seite 28: Verdrahtung
Anschlussebene bei Bedarf mit farbigem Markierer [3] kennzeichnen. Basismodul mit Schraubklemmen: – Schraube der Schraubklemme [1] mit Schraubendreher öffnen. – Abisoliertes Kabel in runde Befestigungsöffnung [2] bis zum Anschlag stecken. – Schraube der Schraubklemme festdrehen. Bedienungsanleitung PSSu E S 2AI RTD(-T) | 28 22017-DE-08... - Seite 29 – Digitale Ausgänge: 2,0 mm (AWG14) – Ein-/Ausgänge der Zählermodule: 1,5 mm (AWG16) – Analoge Ein-/Ausgänge: 1,5 mm (AWG16) – Kommunikationsleitungen: 1,5 mm (AWG16) – Testtaktausgänge: 1,5 mm (AWG16) – Netzstromversorgung: 2,5 mm (AWG12) – Funktionserdung: 2,5 mm (AWG12) Bedienungsanleitung PSSu E S 2AI RTD(-T) | 29 22017-DE-08...
-
Seite 30: Klemmenbelegung
PSSu BP 1/12 C-T 12: Eingang R0- 22: Eingang RL0- 13-23: Schirmanschluss (13-23-16-26 im Basismodul gebrückt) 14: Eingang R1+ 24: Eingang RL1+ 15: Eingang R1- 25: Eingang RL1- 16-26: Schirmanschluss (13-23-16-26 im Basismodul gebrückt) Bedienungsanleitung PSSu E S 2AI RTD(-T) | 30 22017-DE-08... - Seite 31 13-23: Potenzial der C- Schiene, Schirmanschluss (13-23-16-26 im Basismodul gebrückt) 14: Eingang R1+ 24: Eingang RL1+ 15: Eingang R1- 25: Eingang RL1- 16-26: Potenzial der C- Schiene, Schirmanschluss (13-23-16-26 im Basismodul gebrückt) Bedienungsanleitung PSSu E S 2AI RTD(-T) | 31 22017-DE-08...
-
Seite 32: Anschluss Des Moduls
Verdrahtung Anschluss des Moduls Eingangskreis ohne C-Schiene mit C-Schiene 2-Leiter-Messung RL0+ RL0+ RL0- RL0- RL1+ RL1+ RL1- RL1- 3-Leiter-Messung RL0+ RL0+ RL0- RL0- RL1+ RL1+ RL1- RL1- Bedienungsanleitung PSSu E S 2AI RTD(-T) | 32 22017-DE-08... - Seite 33 Verdrahtung Eingangskreis ohne C-Schiene mit C-Schiene Anschluss für 4-Leiter-Sen- RL0+ RL0+ RL0- RL0- RL1+ RL1+ RL1- RL1- Bedienungsanleitung PSSu E S 2AI RTD(-T) | 33 22017-DE-08...
-
Seite 34: Betrieb
LED ein LED aus 7.2.1 Anzeigeelemente zur Moduldiagnose Das Modul hat eine LED zur Anzeige von Modulfehlern (LED „Err“). Bedeutung Bezeichnung Farbe Status - - - Kein Fehler Modul fehler- haft Bedienungsanleitung PSSu E S 2AI RTD(-T) | 34 22017-DE-08... -
Seite 35: Anzeige Eingangsstatus
- - - Kein Si- 11, 12 gnal er- (Eingang 21, 22 kannt grün Signal erkannt - - - Kein Si- 14, 15, gnal er- (Eingang 24, 25 kannt grün Signal erkannt Bedienungsanleitung PSSu E S 2AI RTD(-T) | 35 22017-DE-08... -
Seite 36: Technische Daten
Ni100, Ni1000, Ni120, Pt100, Ni100, Ni1000, Ni120, Pt100, Pt1000, Pt200, Pt500, Widerstand Pt1000, Pt200, Pt500, Widerstand Eingangsbereich Platin-Sensoren nach Norm DIN EN 60751 DIN EN 60751 Nickel-Sensoren nach Norm DIN 43760 DIN 43760 Bedienungsanleitung PSSu E S 2AI RTD(-T) | 36 22017-DE-08... - Seite 37 Typ. Wandlungszeit pro Eingang 404 ms 404 ms Max. Messstrom 500 µA 500 µA Abweichungen vom Messbereichs- endwert Fehler der Ausgangsgröße bei 25 °C 0,3 % 0,3 % Temperaturkoeffizient 0,004 %/K 0,004 %/K Bedienungsanleitung PSSu E S 2AI RTD(-T) | 37 22017-DE-08...
- Seite 38 Norm EN 60068-2-27 EN 60068-2-27 Anzahl der Schocks 1000 1000 Beschleunigung Dauer 16 ms 6 ms Luft- und Kriechstrecken nach Norm EN 60664-1, EN 61131-2 EN 60664-1, EN 61131-2 Überspannungskategorie Verschmutzungsgrad Bedienungsanleitung PSSu E S 2AI RTD(-T) | 38 22017-DE-08...
- Seite 39 76 mm Breite 12,6 mm 12,6 mm Tiefe 60,2 mm 60,2 mm Gewicht 35 g 34 g Mechanische Codierung Farbe dunkelgrau dunkelgrau Bei Normenangaben ohne Datum gelten die 2008-06 neuesten Ausgabestände. Bedienungsanleitung PSSu E S 2AI RTD(-T) | 39 22017-DE-08...
-
Seite 40: Ergänzende Daten
2000 m über NN. Bei Einsatz in größeren Höhen müssen Einschrän- kungen der Umgebungstemperatur (Norm IEC 61131-2) berücksichtigt werden. Betriebshöhe über NN [m] Multiplikationsfaktoren für die Umgebungstemperatur der Geräte 0 … 2000 3000 4000 5000 Bedienungsanleitung PSSu E S 2AI RTD(-T) | 40 22017-DE-08... -
Seite 41: Bestelldaten
PSSu BP-C 1/12 S-T Basismodul mit C-Schiene und Schraubklemmen, T-Typ 314620 PSSu BP-C 2/12 C Basismodul mit C-Schiene und Käfigzugfederklemmen 312621 PSSu BP-C 2/12 C-T Basismodul mit C-Schiene und Käfigzugfederklemmen, T-Typ 314621 Bedienungsanleitung PSSu E S 2AI RTD(-T) | 41 22017-DE-08... - Seite 42 Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
