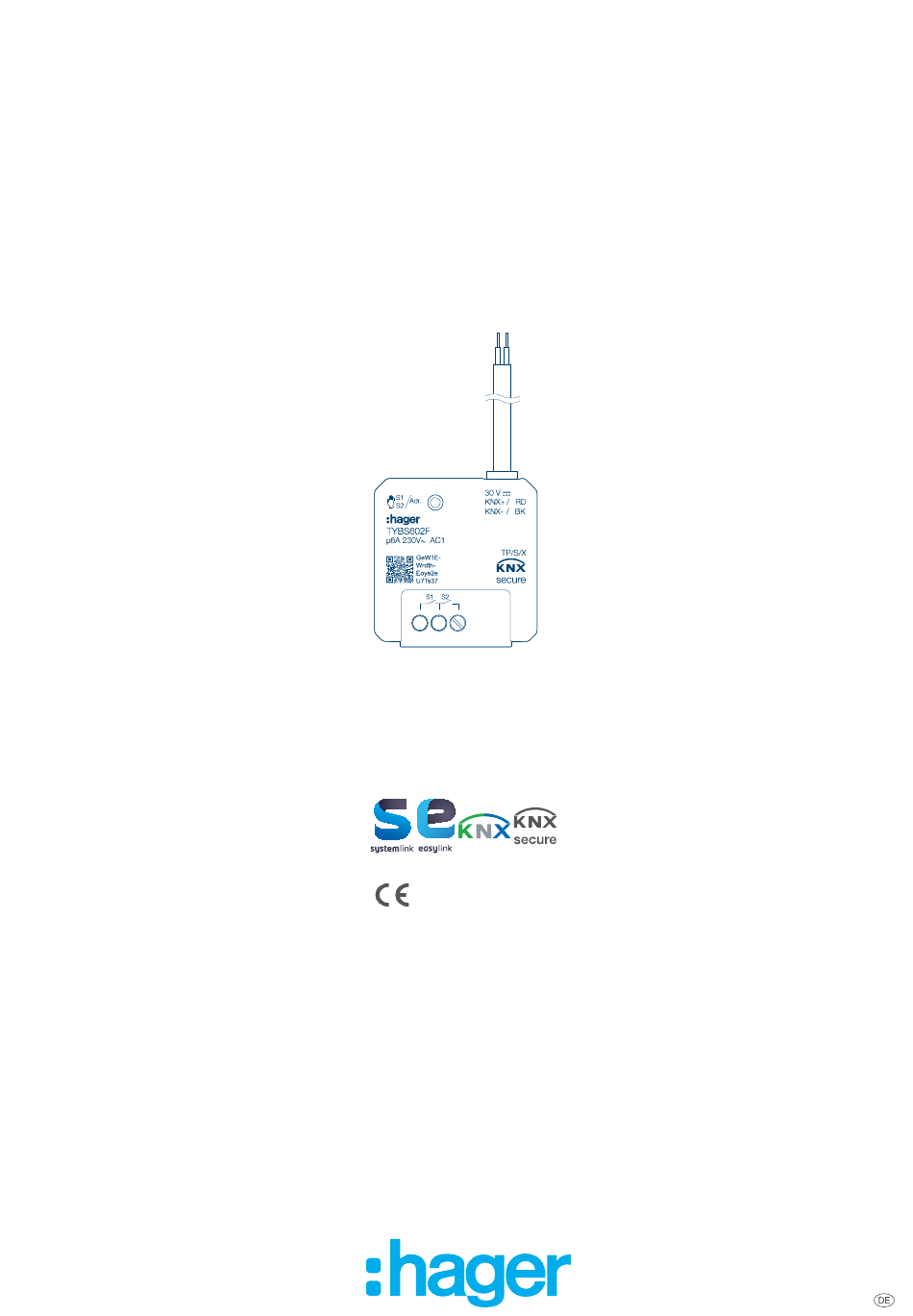

- Seite 1 Bedienungs- und Montageanleitung KNX Gebäudesystemtech- KNX Schalt-/Jalousieaktor KNX Secure Schalt-/Jalousieaktor 2-/1fach, 6 A, TYBS602F...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Inhalt................2 Einleitung..............3 Sicherheitshinweise.............5 Lieferumfang..............6 Geräteaufbau..............8 Funktion................ 9 KNX Systeminformation.......................9 KNX systemlink Systeminformationen................9 KNX easylink Systeminformationen................... 9 Funktionsbeschreibung......................9 Informationen für die Elektrofachkraft....11 Montage und elektrischer Anschluss................11 Inbetriebnahme........................12 7.2.1 Gerät in Betrieb nehmen......................15 Gerät demontieren......................16 Anhang................ -
Seite 3: Einleitung
Applikationshandbuch Unterstützt KNX zertifiziert KNX Data Secure Kompatibilität mit Kompatibilität mit KNX S-Mode (ETS ≥ 5.6.x) Hager Easytool ≥ 7.x Anwendbar in Australien Anwendbar in China Anwendbar in Marokko und Neuseeland Anwendbar in ganz Europa Herstellerinformationen ge- Anwendbar in England, und der Schweiz mäß... - Seite 4 Einleitung Symbol Warnwort Folgen bei Nichtbeachtung Gefahr Führt zu schweren Verletzungen oder zum Tod. Warnung Kann zu schweren Verletzungen oder zum Tod führen. Vorsicht Kann zu leichten Verletzungen führen. Achtung Kann zu Geräteschäden führen. Hinweis Kann zu Sachschäden führen. Symbol Beschreibung Warnung vor elektrischem Schlag.
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den ein- schlägigen Installationsnormen, Richtlinien, Bestimmungen, Sicherheits- und Unfallverhütungs- vorschriften des Landes erfolgen. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei- tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern. -
Seite 6: Lieferumfang
Lieferumfang Lieferumfang https://hgr.io/r/TYBS602F Abbildung 1: Lieferumfang TYBS602F... - Seite 7 Geräteaufbau...
-
Seite 8: Geräteaufbau
Geräteaufbau Geräteaufbau Abbildung 2: Geräteaufbau TYBS602F Beleuchtete Taste Handbetrieb/Programmiertaste Anschluss Last(en) KNX Busanschlussleitung... -
Seite 9: Funktion
Funktion KNX Systeminformation Funktion KNX Systeminformation Systeminformation Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fach- kenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Das Gerät ist KNX Data Secure fähig. KNX Data Secure kann im ETS-Projekt konfiguriert werden und bietet Schutz vor Manipulation in der Gebäudeautomation. - Seite 10 Funktion Eigenschaften Schaltbetrieb – Schließer- oder Öffnerbetrieb – Rückmeldefunktion – Verknüpfungs- und Zwangsführungsfunktion – Zentrale Schaltfunktionen mit Sammelrückmeldung – Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Vorwarnfunktion – Szenenfunktion – Betriebsstundenzähler Eigenschaften Rollladen-/Jalousiebetrieb – Position direkt anfahrbar – Lamellenstellung direkt ansteuerbar – Rückmeldung von Fahrzustand, Behangposition und Lamellenverstellung –...
-
Seite 11: Informationen Für Die Elektrofachkraft
Informationen für die Elektrofachkraft Montage und elektrischer Anschluss Informationen für die Elektrofachkraft Montage und elektrischer Anschluss Gefahr Elektrischer Schlag bei Berühren spannungsführender Teile! Elektrischer Schlag kann zum Tod führen! Vor Arbeiten am Gerät Anschlussleitungen freischalten und spannungsführende Teile in der Umgebung abdecken! Gerät anschließen und montieren Attention Zerstörungsgefahr des Gerätes bei gleichzeitig geschlossenen Kontakten im Auslieferungs-... -
Seite 12: Inbetriebnahme
Installationsvorschriften für SELV-Spannung beachten. Mindestabstand zwischen Netz- spannung und Busadern von 4 mm einhalten. Keine verschiedenen Phasen (Außenleiter) an das Gerät anschließen. Abbildung 3: Anschlussplan TYBS602F Lampenlast Abbildung 4: Anschlussplan TYBS602F Motorlast Als Geräteschutz ist ein Leitungsschutzschalter max. 10 A zu installieren. - Seite 13 Informationen für die Elektrofachkraft Inbetriebnahme – KNX systemlink Modus (Standard ETS-Programmierung), siehe Inbetriebnahme KNX systemlink , Seite 13 – KNX Secure Modus, siehe Inbetriebnahme im KNX Secure Modus , Seite 13 – KNX easylink Modus, siehe Easylink Inbetriebnahme , Seite 14 Inbetriebnahme KNX systemlink Systemlink - Physikalische Adresse und Anwendungssoftware laden Attention...
- Seite 14 Informationen für die Elektrofachkraft Inbetriebnahme Abbildung 8: QR-Code manuell eingeben Abbildung 6: Gerätezer- Abbildung 7: QR-Code scannen tifikat vom Gerät entfer- nen (Abbildung ähnlich) Alle Passwörter dokumentieren und sicher aufbewahren. Das Gerätezertifikat (QR-Code) vom Gerät entfernen und sicher mit den Passwörtern aufbewahren. Das Gerätezertifikat mit physikalischer Adresse und Produktreferenz in einer Liste notieren.
-
Seite 15: Gerät In Betrieb Nehmen
Informationen für die Elektrofachkraft Inbetriebnahme Attention Zerstörungsgefahr des Gerätes bei gleichzeitig geschlossenen Kontakten im Auslieferungs- zustand. Die verbauten Relais sind stoßempfindlich. Bei Nichtbeachtung kann es zu Schäden am Produkt und an den angeschlossenen Moto- ren kommen. Nach einschalten der Busspannung 5 s warten, bevor mit der Programmierung des Ge- rätes begonnen werden kann. -
Seite 16: Informationen Für Die Elektrofachkraft Gerät Demontieren
Informationen für die Elektrofachkraft Gerät demontieren >5s TYBS602F >5s Abbildung 11: Funktionsprüfung Gerät demontieren Alle Leitungen, die eine Spannung an das Gerät liefern, sind ausgeschaltet. Gerät aus der Gerätedose ziehen. Die Busanschlussleitung abklemmen. Die Lastleitungen abklemmen. Das Gerät nach den entsprechenden Richtlinien des Landes entsorgen... -
Seite 17: Anhang
Anhang Technische Daten Anhang Technische Daten KNX Medium TP1 - 256 Konfigurationsmodus S-Mode, E-Controller Versorgungsspannung KNX 21 ... 32 V SELV Stromaufnahme KNX typ. 5 mA Mindestschaltstrom 230 V AC 10 mA Abschaltvermögen 6 A AC1 230 V~ Anschlussart KNX KNX-Anschlussklemme Betriebshöhe <... -
Seite 18: Gewährleistung
Anhang Gewährleistung (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sam- melsystem). Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Hausmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. - Seite 19 Hager Controls BP10140 67703 Saverne Cedex France +33 (0) 3 88 02 87 00 info@hager.com hager.com 2025-04...
