Seite 1

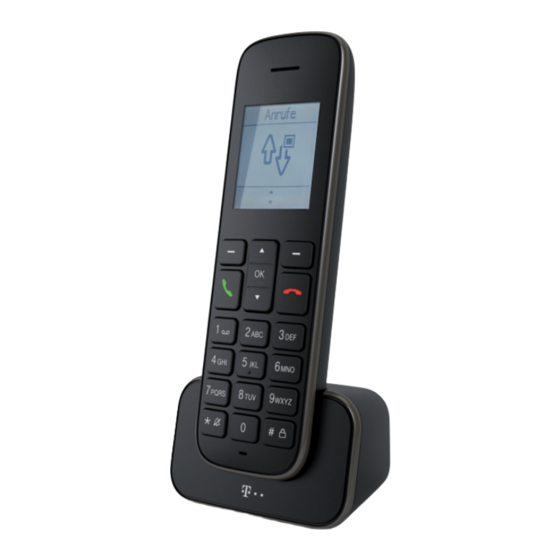

Sinus 207 Pack Bedienungsanleitung ERLEBEN, WAS VERBINDET.
Seite 2
Sicherheitshinweise. † Stellen Sie die Ladeschale auf eine rutschfeste Unterlage. † Verlegen Sie die Anschluss-Schnüre unfallsicher! † Wichtige Hinweise zum Gebrauch der Akkus finden Sie im Anhang. Schlagen Sie dazu die Seite 40 auf. † Legen Sie das Mobilteil bzw. stellen Sie die Ladeschale nicht - in die Nähe von Wärmequellen, - in direkte Sonneneinstrahlung,...
Seite 3
Sicherheitshinweise † Die Forschung hat gezeigt, dass in bestimmten Fällen medizinische Geräte durch eingeschaltete tragbare Telefone (DECT) beeinflusst werden können. Halten Sie deshalb bei der Verwendung tragbarer Telefone innerhalb medizinischer Einrichtungen die Bestimmungen der jeweiligen Institute ein. † Niemals - das Telefon selbst öffnen! - Steckkontakte mit spitzen und metallischen Gegenständen berühren! - die Ladeschale an der Anschluss-Schnur...
Inhaltsverzeichnis. Sinus 207 Pack....5 Willkommen......5 Automatische Regelung der Sendeleistung / Blue ECO Mode .
Seite 5
Inhaltsverzeichnis Telefonieren....22 Interne und externe Rufnummer wählen..22 Interne Rufnummer wählen ... 22 Externe Rufnummer wählen .
Seite 6
Inhaltsverzeichnis Raumüberwachung zu einem externen Ziel einschalten... . . 36 Raumüberwachung ausschalten ..37 Mobilteil abmelden..... 37 Lieferzustand des Mobilteils wiederherstellen.
Willkommen. Herzlichen Glückwunsch, dass Sie sich für das Sinus 207 Pack entschieden haben. Das Sinus 207 Pack ist die ideale Erweiterung für Ihr Sinus 207 oder Sinus A 207. Durch den digitalen DECT-Standard sind die Sinus-Geräte abhörsicherer als die analogen Geräte nach der CT1+ Norm (Betrieb seit Jan.
Sinus 207 Pack Automatische Regelung der Sendeleistung / Blue ECO Mode (nur an Basis Sinus A 207/207) Ist der Blue ECO Mode eingeschaltet, werden im Ruhezustand die Sender sowohl der Basis als auch des Mobilteils zu 100% abgeschaltet, die Strahlungsbelastung also auf Null reduziert.
Seite 9
Sinus 207 Pack Diese Funktion ist nur gewährleistet wenn an der Basisstation Mobilteile Sinus 207 angemeldet werden. Das Anmelden von anderen Mobilteilen, beispiels weise vorgehender Modellreihen, ist möglich, dann werden jedoch die vorgenannten Bedingungen nicht erfüllt.
Telefon in Betrieb nehmen. Telefon auspacken und aufstellen. Auspacken In der Verpackung sind enthalten: † 1 Mobilteil † 1 Ladeschale mit Steckernetzgerät † 2 Akkus (bereits eingelegt) † 1 Bedienungsanleitung Aufstellungsort Achten Sie darauf, dass die Ladeschale nicht in feuchten Räumen aufgestellt und keiner direkten Sonneneinstrahlung ausgesetzt wird.
Telefon in Betrieb nehmen können auf der Oberfläche der Möbel unliebsame Spuren hinterlassen. Der Hersteller kann aus verständlichen Gründen für derartige Schäden nicht haften. Verwenden Sie daher - besonders bei neuen oder mit Lackpflegemitteln aufgefrischten Möbeln - für Ihre Ladeschale bitte eine rutschfeste Unterlage.
Telefon in Betrieb nehmen Mobilteil in Betrieb nehmen. Die Akkus zum Betrieb des Mobilteils sind bereits eingelegt. Ziehen Sie die Kunststoff - lasche an der Unterseite des Mobilteils heraus. Dadurch wird der Kontakt mit den Akkus hergestellt. Nur nach einer kompletten Erstladung des Akkus ist Ihr Mobilteil betriebsbereit.
Telefon in Betrieb nehmen Bitte beachten Sie: Die Akkuanzeige braucht nach dem Einsetzen neuer Akkus einen kompletten Ladezyklus, um Ihnen eine korrekte Information über den Ladezustand geben zu können. Sie können Ihr Mobilteil nach jedem Gespräch wieder in die Ladeschale legen. Das Laden wird elektronisch gesteuert, damit die Akkus in den unterschiedlichsten Ladezuständen optimal und schonend geladen werden.
Seite 14
Telefon in Betrieb nehmen Abnehmen des Akkufachdeckels Akkufachdeckel am oberen Ende leicht nach unten drücken, Deckel nach unten schieben und abnehmen. Einlegen der Akkus (Polung beachten!) Legen Sie die Akkus ins Akkufach. Achten Sie auf die richtige Polung der Akkus. Die Polaritätsangaben (+/–) im Akkufach müssen mit den Angaben auf den Akkus übereinstimmen.
Telefon in Betrieb nehmen Mobilteil automatisch anmelden Neue Mobilteile, die noch an keiner Basis registriert/angemeldet sind, können Sie mit der Funktion „Auto-Anmelden“ komfortabel an Ihrer Basis Sinus A207 oder Sinus 207 anmelden. Stellen Sie dazu das Mobilteil einfach nach Einlegen der Akkus in die betreffende Basisstation - der Anmeldevorgang startet automatisch und die erfolgreiche Anmeldung wird im Display angezeigt.
Seite 16
Telefon in Betrieb nehmen angemeldet ist, sind mit einem Stern gekennzeichnet. 5. System-PIN eingeben und mit OK bestätigen. 6. Die Paging-Taste an der Basisstation solange gedrückt halten, bis der Anmelde - ton hörbar wird (ca. 10 Sekunden). Die Paging-Taste (auch Ruftaste genannt) ist meistens mit dem Symbol gekennzeichnet.
Telefon in Betrieb nehmen Displayanzeigen, Tasten, Symbole. Sie führen ein Telefongespräch. Lauthören/Freisprechen ist eingeschaltet. Sie haben die Tastensperre eingeschaltet. Sie haben den Tonruf ausgeschaltet (s. auch Seite 31). Sie haben Ihr Mobilteil „stumm” geschaltet, das Mikrofon ist aus. Sie haben eine Weckzeit programmiert und den Wecker eingeschaltet.
Seite 18
Telefon in Betrieb nehmen Anzeige der aktuellen Sendeleistung im Gespräch. = 100% / = 45% / = 20% / = 10% Das Symbol zeigt im Ruhezustand die voreingestellte Stufe. = „Volle Reichweite“ = „Halbe Reichweite“ = „Zimmer“ = „Schreibtisch“ = „Aus“ (mit dieser Einstellung wird die Funktion des Abschaltens der Sendeleistung im Ruhezustand deaktiviert).
Seite 19
Telefon in Betrieb nehmen Hörkapsel Lautsprecher Display (Rückseite) Linke Navigations - Funktions - taste taste Rechte Verbindungs - Funktions - taste taste Auflegetaste Ziffern- tasten Tonruf aus Tastensperre Mikrofon...
Telefon in Betrieb nehmen Tasten am Mobilteil Funktionstasten, links und rechts, die jeweilige Funktion wird jeweils im Display angezeigt. Navigationstaste zum Blättern in Menüs und Listen bzw. zum Steuern des Eingabecursors. Während eines Gesprächs stellen Sie die Hörer- / Lautsprecherlautstärke ein. Verbindungstaste.
Seite 21
Telefon in Betrieb nehmen Zifferntasten zur Direkteingabe von Rufnummern und Namen. Taste 1: Langer Tastendruck im Ruhezustand wählt die Rufnummer der SprachBox. Taste 0: Langer Tastendruck fügt eine Wahlpause ein. Taste 2…9: Langer Tastendruck wählt die als Direktwahl gespeicherte Rufnummer. Raute-Taste zur Eingabe des „Raute”- Zeichens.
Telefon in Betrieb nehmen Das Hauptmenü. Im Ruhezustand wird Ihnen die erste Ebene des Hauptmenüs angezeigt. Die Untermenüs erreichen Sie mit der Navigationstaste/OK. Folgende Menüpunkte stehen zur Auswahl: Kontakte Anrufliste Wecker Einstellungen 1. Wählen Sie mit der Navigationstaste einen Menüpunkt. 2.
Telefon in Betrieb nehmen Mobilteil ein- /ausschalten. Mobilteil ausschalten Auflegetaste lang drücken (ca. 5 Sekunden). Sicherheitsabfrage mit „Ja“ bestätigen. Mobilteil einschalten Auflegetaste lang drücken (ca. 5 Sekunden). Tastensperre ein- / ausschalten. Tastensperre einschalten Raute-Taste ca. 2 Sekunden drücken. Im Display erscheint das entsprechende Symbol.
Telefonieren. Interne und externe Rufnummer wählen. Interne Rufnummer wählen Interne Rufnummer eingeben und „Int“ drücken. Externe Rufnummer wählen 1. Gewünschte externe Rufnummer über die Zifferntastatur eingeben oder Eintrag aus Anrufliste, Telefonbuch oder Wahlwiederholungsliste auswählen. 2. Verbindungstaste drücken. Zum Einschalten der Freisprech-Funktion Verbindungstaste erneut drücken.
Telefonieren Anruf annehmen. Außerhalb der Ladeschale Drücken Sie die Verbindungstaste. In der Ladeschale Wenn die „Automatische Gesprächsannahme“ (Seite 35) eingeschaltet ist, reicht es, Ihr Mobilteil aus der Ladeschale zu nehmen. Sonst nehmen Sie Ihr Mobilteil aus der Ladeschale, und drücken Sie die Verbindungstaste.
Telefonieren Hörer-Lautstärke / Lautsprecher- Lautstärke einstellen. Sie können während eines Gespräches die Hörer- bzw. die Lautsprecher-Lautstärke (wenn Freisprechbetrieb aktiviert ist) in fünf Stufen mit der Navigationstaste π/ einstellen. Diese Einstellung wird gespeichert. Drücken Sie die Navigationstaste π für ca. 3 Sekunden, wird eine zusätzliche Verstärkung der Hörerlautstärke eingeschaltet.
Telefonieren Wahlwiederholung. 1. Verbindungstaste (grüner Hörer) drücken. 2. Mit den Navigationstasten die gewünschte Rufnummer auswählen. 3. Verbindungstaste drücken. Rufnummer ins Telefonbuch übernehmen 1. Wahlwiederholung öffnen. 2. Mit den Navigationstasten den gewünschten Eintrag auswählen. 3. „Option“ drücken, „Nr. speichern“ auswählen und mit OK bestätigen. 4.
Telefonieren Kontakte. Sie können häufig verwendete Rufnummern und die dazugehörenden Namen speichern. Ihr Mobilteil bietet Ihnen dazu ein Verzeichnis für 150 Kontakte mit Rufnummern und Namen an. Jeder Eintrag kann einer bestimmten Rufgruppe zugeordnet werden. Bis zu acht Einträge können Sie als Direktwahl auf die Zifferntasten 2 bis 9 legen.
Seite 29
Telefonieren 4. Die Rufnummer eingeben und OK drücken. 5. Rufgruppe auswählen und mit OK den Eintrag speichern. Kontaktdetails ändern 1. „Kontakte“ öffnen. 2. Gewünschten Eintrag auswählen. 3. „Option“ drücken, „Bearbeiten“ auswählen und OK drücken. 4. Änderungen vornehmen und OK drücken. Kurzwahl einrichten Sie können Kontakten eine Zifferntaste als Kurzwahl zuordnen.
Seite 30
Telefonieren Eintrag löschen 1. „Kontakte“ öffnen.. 2. Gewünschten Eintrag auswählen. 3. „Option“ drücken, „Löschen“ auswählen und mit OK bestätigen. 4. Die nachfolgende Sicherheitsabfrage mit „Ja“ bestätigen. Weitere Optionen 1. „Kontakte“ öffnen. 2. „Option“ drücken - „Zu VIP hinzu“ - Eintrag der VIP-Liste zufügen - „Einträge kopieren“...
Telefon einstellen. Sendeleistung einstellen / Blue ECO Mode. Informationen zur diesem Menüpunkt s. Seite 6. 1. „Einstellungen“ öffnen. 2. „Sendeleistung“ auswählen und OK drücken. 3. „Volle Reichweite“, „Halbe Reichweite“, „Zimmer“, „Schreibtisch“ oder „Aus“ auswählen und OK drücken. Hinweis: Ist der Blue ECO Mode eingeschaltet erhöht sich der Stromverbrauch des Mobilteils.
Telefon einstellen Datum / Zeit einstellen. 1. „Einstellungen“ öffnen. 2. „Datum/Zeit“ auswählen und OK drücken. - „Zeitformat“: Zeitformat festlegen. - „Datumsformat“: Datumsformat festlegen. - „Zeit/Datum eing.“: Uhrzeit und Datum eingeben und mit OK bestätigen. Display einstellen. 1. „Einstellungen“ öffnen. 2. „Display“ auswählen und OK drücken. - „Screensaver“: Funktion ein- /ausschalten.
Telefon einstellen Tonruf für Mobilteil einstellen 1. „Einstellungen“ öffnen. 2. „Rufton“ auswählen und OK drücken. - „Rufton Extern“: Legen Sie eine Melodie zur Signalisierung eintreffender Externanrufe fest. - „Rufton Intern“: Legen Sie eine Melodie zur Signalisierung eintreffender Internanrufe fest. - „Ruftonlautstärke“: Stellen Sie die Lautstärke für die Signalisierung der eintreffenden Anrufe ein.
Telefon einstellen Hinweistöne ein- oder ausschalten. 1. „Einstellungen“ öffnen. 2. „Signaltöne“ auswählen und OK drücken. - „Tastenton“: akustische Bestätigung, wenn Sie eine Taste betätigt haben. - „Quittungston“: Quittungston beim Abschluss einer Programmierung. - „Reichweite“: Warnton, wenn Sie sich am Rande der Reichweite zur Basisstation befinden und die Verbindung abzubrechen droht.
Telefon einstellen Direktruf/Babyruf. Ist Direktruf/Babyruf aktiviert, führt das Drücken aller Tasten (mit Ausnahme der Funktionstaste „Option“) immer zu einem Verbindungsaufbau zu der gespeicherten Rufnummer. Direktruf/Babyruf einschalten 1. „Einstellungen“ öffnen. 2. „MT-Einstellen“ auswählen und OK drücken. 3. „Direktruf“ auswählen und OK drücken. 4.
Telefon einstellen Basisstation auswählen. Ist Ihr Mobilteil an mehreren Basisstationen registriert, können Sie die Basisstation, an der Sie das Mobilteil betreiben wollen, auswählen. Die momentan aktive Basis ist mit einem Stern gekennzeichnet. 1. „Einstellungen“ öffnen. 2. „MT-Einstellen“ auswählen und OK drücken.
Telefon einstellen Automatische Gesprächsannahme. Steht das Mobilteil bei einem kommenden Anruf in der Ladeschale und ist die automatische Gesprächsannahme eingeschaltet, brauchen Sie das Mobilteil zur Gesprächsannahme nur aus der Ladeschale zu nehmen. 1. „Einstellungen“ öffnen. 2. „MT-Einstellen“ auswählen und OK drücken.
Telefon einstellen Raumüberwachung zu einem anderen Mobil- teil einschalten 1. „Einstellungen“ öffnen. 2. „MT-Einstellen“ auswählen und OK drücken. 3. „Raumüberw.“ auswählen und OK drücken. 4. „Ein“ auswählen und OK drücken. 5. „Intern“ auswählen und OK drücken. 6. Ziel-Mobilteil auswählen und OK drücken. 7.
Telefon einstellen Bei eingeschalteter Funktion sehen Sie auf dem Display die Mobilteilnummer, das Symbol und das eingestellte Ziel. Raumüberwachung ausschalten 1. „Aus“ drücken. Das Mobilteil geht in den Ruhezustand. Mobilteil abmelden. 1. „Einstellungen“ öffnen. 2. „MT-Einstellen“ auswählen und OK drücken.en. 3.
Telefon einstellen 3. „MT rücksetzen“ auswählen und OK drücken. 4. Aktuelle System-PIN eingeben und OK drücken. 5. Die Sicherheitsabfrage „Rücksetzen?“ mit „Ja“ beantworten. Alarm einstellen. Sie können bis zu 5 voneinander unabhängige Weckfunktionen einstellen. Aktive Alarme werden mit gekennzeichnet. 1. „Wecker“ öffnen. 2.
Anhang Wichtige Hinweise zum Gebrauch der Akkus. 1. Nur Nickel-Metall-Hydrid-Akkus (NiMH) verwenden! Nur mit der vorgegebenen Akku-Mindest kapa zität gelten die genannten Mobilteil-Betriebs zeiten (in Bereitschaft/ im Gespräch) und Ladezeiten (siehe „Technische Daten”, Seite 53). Im Lieferumfang des Mobilteils sind zwei wiederaufladbare NiMH-Zellen der Bauform AAA (Micro) enthalten.
Seite 43
Anhang 4. Setzen Sie den Akku in der richtigen Polung ein! 5. Akkus nicht ins Wasser tauchen, auch nicht ins Feuer werfen. 6. Akkus nicht demontieren. Dabei kann es zum Austritt des ätzenden Elektrolyten kommen. 7. Nach Neueinlegen des Akkus entspricht die Anzeige im Mobilteil erst nach einem kompletten Lade-Vorgang dem tatsächlichen Akku-Ladezustand.
Anhang 10. Die Akkus nicht kurzschließen (gefährlich). Vermeiden Sie besonders versehentliche Kurzschlüsse bei Lagerung und Transport durch z. B. Schlüssel bund, Metallplatten oder Ähnliches und achten Sie darauf, dass die Akkus nicht mit fetthaltigen Stoffen in Verbindung kommen. Akkus deshalb außerhalb des Mobilteils nur in isolierender Verpackung aufbewahren, Vermeiden Sie ebenso die Berührung der Kontakte mit fettigen Teilen.
Anhang Rücknahme und Recycling von Batterien und Akkus. Das Gerät enthält Batterien oder wiederaufladbare Batterien (Akkus, Akkumulatoren), die zu seinem Betrieb oder für bestimmte Funktionen notwendig sind. Schadstoffhaltige Batterien sind mit dem nebenstehenden Symbol gekennzeichnet. Es weist darauf hin, dass diese nicht über den Hausmüll entsorgt werden dürfen.
Inhaltsstoff in der Batterie enthalten ist. Die Symbole haben folgende Bedeutung: Cd - Cadmium, Mg – Magnesium, Pb - Blei. Ihr Händler (Telekom oder Fachhändler) nimmt verbrauchte Gerätebatterien in haushaltsüblichen Mengen in seinem Ladengeschäft kostenfrei zurück und kümmert sich um die umweltgerechte Entsorgung bzw.
Seite 47
Akku leer Akku aufladen Vermuten Sie eine Störung Ihres Anschlusses, so wenden Sie sich bitte an den Kundendienst Ihres Netzbetreibers. Für den Netzbetreiber Telekom steht Ihnen der Technische Kunden dienst zur Verfügung unter 0800 330 1000 oder im Internet unter http://hilfe.telekom.de.
Anhang Kundendienst/Hotline. Bei Fragen zu Ihrem Telefon wenden Sie sich bitte während der üblichen Geschäftszeiten an unsere Hotline 01805 5190 (0,14 / Min. aus dem Festnetz, höchstens 0,42 / Min. aus den Mobilfunknetzen) oder senden Sie eine E-Mail an vtechservice@datrepair.de . Der Editor (Einträge erstellen oder ändern) Wörter können Sie mit Hilfe der Zifferntasten...
Anhang Hinweis für Träger von Hörgeräten. Wenn Sie ein Hörgerät tragen, kann das Sinus 207 Pack einen unangenehmen Brummton verursachen. Dieser Brummton entsteht durch Funksignale, die in das Hörgerät eingekoppelt werden. CE-Zeichen. Dieses Gerät erfüllt die Anforderungen der EU- Richtlinien: †...
Anhang Gewährleistung. Der Händler, bei dem das Gerät erworben wurde (Fachhändler oder Telekom), leistet für Material und Herstellung des Telekommunikationsendgerätes eine Gewährleistung von 2 Jahren ab der Übergabe. Dem Käufer steht im Mangelfall zunächst nur das Recht auf Nacherfüllung zu. Die Nacherfül - lung beinhaltet entweder die Nachbesserung oder die Lieferung eines Ersatzproduktes.
Anhang Gewährleistung, ferner nicht der Verbrauch von Verbrauchsgütern, wie z. B. Druckerpatronen und wieder aufladbare Akkumulatoren. Vermuten Sie einen Gewährleistungsfall mit Ihrem Telekommunikationsendgerät, können Sie sich während der üblichen Geschäftszeiten an die Service-Hotline 01805 5190 wenden (0,14 / Min. aus dem Festnetz, höchstens 0,42 / Min.
Seite 52
Anhang Garantieleistung Wir erfüllen unsere Garantieverpflichtung für Mängel nach unserer Wahl durch kostenlose Reparatur oder durch Austausch des mangelhaften Telefons gegen ein mangelfreies. Ausgetauschte Teile und Telefone gehen in unser Eigentum über. Garantieausschlüsse Die Garantie umfasst nicht optionales Zubehör und Mängel, die durch unsachgemäße Behandlung, Bedienungsfehler oder durch Fremdeinwirkung entstanden sind.
Anhang Der Mangel des Telefons muss innerhalb der Garantiefrist von Ihnen gegenüber dem Hersteller geltend gemacht werden. Hierzu steht Ihnen die Service-Hotline 01805 5190 zur Verfügung (0,14 / Min. aus dem Festnetz, höchstens 0,42 / Min. aus den Mobilfunknetzen) oder senden Sie eine E-Mail an vtechservice@datrepair.de .
Ltd., 23/F, Tai Ping Industrial Centre, Block 1, 57 Ting Kok Road, Tai PO, NT, Hongkong, abgewickelt. Rücknahme von alten Geräten. Hat Ihr Sinus 207 Pack ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das nebenstehende Symbol bedeutet, dass das Altgerät getrennt vom...
Anhang Technische Daten. Standard: DECT / GAP Kanalzahl: 120 Duplexkanäle Frequenzen: 1880 MHz bis 1900 MHz Duplexverfahren: Zeitmultiplex, 10ms Rahmenlänge Kanalraster: 1728 kHz Bitrate: 1152 kBit / s Modulation: GFSK Sprachkodierung: 32 kBit / s Sendeleistung: 10 mW (mittl. Leistung pro Kanal) Reichweite: bis zu 300 Meter im Freien, in Gebäuden bis zu 50 Metern Stromversorgung Ladeschale:...
Seite 62
01805 5190 (0,14 / Min. aus dem Festnetz, höchstens 0,42 / Min. aus den Mobilfunknetzen) E-Mail: vtechservice@datrepair.de Bedienungsanleitung für Sinus 207 Pack Ausgabe 27.06.2016 Herausgeber VTech Telecommunications Ltd. 23/F, Tai Ping Industrial Centre, Block 1 57 Ting Kok Road Tai Po, NT, HK...
