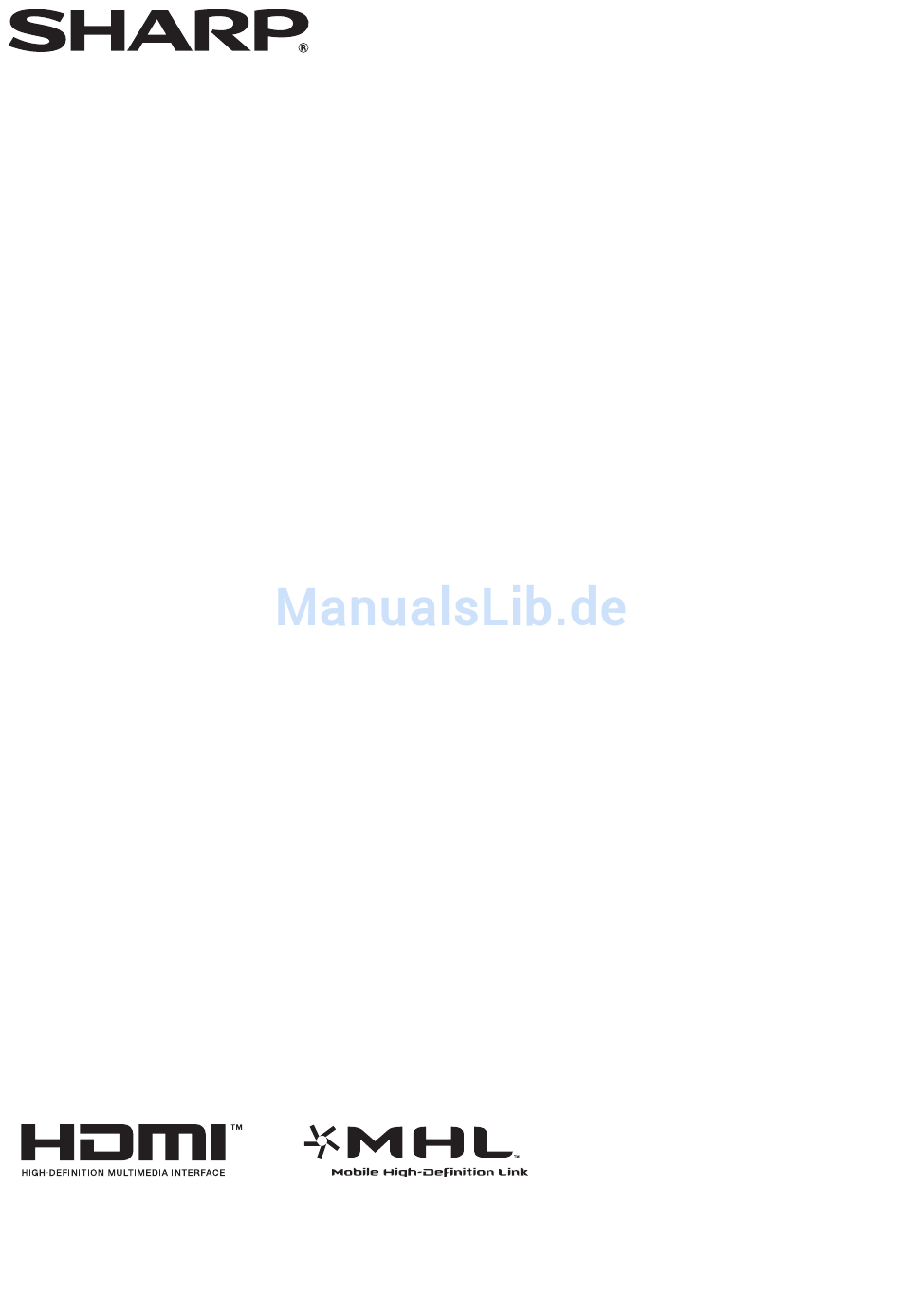

- Seite 1 LL-S201A LCD FARBMONITOR BEDIENUNGSANLEITUNG...
-
Seite 2: Entsorgungsinformationen Für Benutzer Aus Privathaushalten
Wenn Sie dieses Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten: Bitte wenden Sie sich an Ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Möglicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen. Kleine Produkte (und kleine Mengen) können möglicherweise bei Ihrer örtlichen Rücknahmestelle abgegeben werden. -
Seite 3: Wichtige Informationen
WICHTIGE INFORMATIONEN ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN. Das Blitzsymbol innerhalb eines Dreiecks weist den Benutzer auf das Vorhandensein VORSICHT nicht isolierter “gefährlicher Spannung” im Geräteinneren hin, die ausreichend groß... -
Seite 4: Verehrte Kundin, Verehrter Kunde
VEREHRTE KUNDIN, VEREHRTER KUNDE Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch. SICHERHEITSVORKEHRUNGEN Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß... - Seite 5 Verordnung (EG) 1275/2008 in Umsetzung der EU-Richtlinie 2005/32/EG hinsichtlich Ökodesign-Anforderungen an den Stromverbrauch elektrischer und elektronischer Haushalts- und Bürogeräte im Bereitschafts- und im Aus-Zustand. SHARP empfiehlt das Produkt nicht für die Anwendung im Haushalt und übernimmt keinerlei Haftung für eine solche Anwendung.
-
Seite 6: Tipps Und Sicherheitshinweise
Die Verwendung eines Verlängerungskabels kann aufgrund abzureiben oder zu berühren. von Überhitzung zu einem Brand führen. - Wir bitten um Ihr Verständnis, dass SHARP über die gesetzlich - Achten Sie darauf, dass Sie beim Einstecken oder anerkannte Leistungshaftung hinaus keine Haftung für Fehler Ausstecken des Netzsteckers keine nassen Hände haben,... -
Seite 7: Inhaltsverzeichnis
Installationsanleitung: 1 Touch-Pen: 1 * Die Sharp Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne schriftliche Genehmigung ist daher nicht gestattet. * Bewahren Sie die Verpackung auf, für den Fall, dass Sie den Monitor einmal transportieren oder sicher verstauen möchten. -
Seite 8: Teilebezeichnungen
Teilebezeichnungen nVorderansicht 1. Betriebs-LED (Siehe Seite 13.) nRückansicht 1. Klappe (Sie Seite 12.) 2. VESA-Bohrungen(Siehe Seite 24.) 3. Diebstahlsicherungsbohrung ( ) Ermöglicht die Sicherung des Monitors mit einer handelsüblichen Diebstahlsicherung. Die Diebstahlsicherungsbohrung ist kompatibel mit dem Sicherungssystem MicroSaver von Kensington. 4. -
Seite 9: Bündelung Von Kabeln
Bündelung von Kabeln Sichern Sie das HDMI-Kabel, das DisplayPort-Kabel und das USB-Kabel unter Verwendung der Kabelklammer. 1. Nehmen Sie die Kabelklammer ab. 2. Führen Sie die Kabel durch den 3. Setzen Sie die Kabelklammer auf und Kabelhalterungsschlitz. drücken Sie, bis sie einrastet. Kabelhalterungsschlitz Kabelklammer Kabelklammer... -
Seite 10: Anschließen Eines Kopfhörers (Handelsüblich)
Anschließen von Zusatzgeräten nVerwendung des Touch-Panels Anschließen eines Kopfhörers Um das Touch-Panel verwenden zu können, müssen Sie den (handelsüblich) Monitor unter Verwendung des mitgelieferten USB-Kabels mit einem Computer verbinden. Sie können einen handelsüblichen Kopfhörer mit Stereo- Ministecker (φ 3,5 mm) an den Monitor anschließen. Stereo-Ministecker (φ... -
Seite 11: Installation
Installation nBefestigung des Monitors auf dem Fuß Die Installation des Monitors kann auf drei verschiedene Weisen erfolgen, d. h. mit drei verschiedenen Ausrichtungen. 1. Stellen Sie den Fuß auf eine ebene Fläche. Stehende Position Befestigen Sie den Monitor auf dem mitgelieferten Fuß. Achtung •... -
Seite 12: Position Zum Schreiben Mit Dem Touch-Pen
Installation nZerlegen des Fuß Horizontaler Position 1. Entfernen Sie das Unterteil. Sie können den Monitor flach auf einen Tisch oder eine Drücken Sie die Laschen zur Mitte und ziehen Sie. andere ebene Oberfläche legen. Laschen Achtung • Wenn Sie den Monitor in Horizontaler Position verwenden, muss die Klappe eingeklappt sein, d. -
Seite 13: Ein- Und Ausschalten
Ein- und Ausschalten Einschalten der Stromversorgung Ausschalten der Stromversorgung 1. Drücken Sie auf die POWER-Taste. 1. Schalten Sie den PC aus. 2. Halten Sie die POWER-Taste circa 2 Sekunden lang gedrückt. Netztaste Netztaste Drücken Circa 2 Sekunden lang gedrückt halten Betriebs-LED Die Betriebs-LED erlischt. -
Seite 14: Berührungsfunktion
Berührungsfunktion Berührungsmodi n G ebräuchliche Finger- und Touch-Pen- Funktionen Für das Touch-Panel stehen drei Berührungsmodi zur Verfügung: Finger/Touch-Pen-Modus, reiner Touch-Pen- Einfaches Tippen Modus und reiner Finger-Modus. Im Menübildschirm können Berühren Sie den Bildschirm mit dem Finger/Touch-Pen. Sie zwischen diesen Modi umschalten. Werkseitig ist der Monitor auf den Finger/Touch-Pen-Modus eingestellt. - Seite 15 Berührungsfunktion Drag & Drop ausführen nFingerfunktionen Berühren Sie den Bildschirm mit dem Finger/Touch-Pen Zoom und bewegen Sie den Finger/Touch-Pen, ohne ihn dabei Berühren Sie den Bildschirm mit zwei Fingern und bringen Sie anzuheben. Sobald Sie die Bewegung abgeschlossen haben, die Finger zur Verkleinerung der Ansicht näher zusammen oder heben Sie den Finger/Touch-Pen an.
-
Seite 16: Andere Funktionen
Berührungsfunktion Andere Funktionen In Windows 8 können die Eingabebereich-Funktionen verwendet werden. In Windows 7 können die Fingereingabezeiger- und die Eingabebereich-Funktionen verwendet werden. Für Informationen zu diesen Funktionen wird auf die Windows- Hilfe verwiesen. Fingereingabezeiger: Das durchsichtige Bild einer Maus erscheint neben dem berührten Punkt. -
Seite 17: Monitoreinstellungen
Monitoreinstellungen Anzeigen des Bildschirmmenüs 4. Berühren Sie [Beenden] oder drücken Sie die MENÜ- Taste. Um die Monitoreinstellungen zu konfigurieren, müssen Sie ins Das Bildschirmmenü verschwindet. Bildschirmmenü gehen. Auf der vorliegenden Seite werden die grundlegenden Bedienschritte erläutert. Achtung • Sie dürfen unter keinen Umständen die Stromversorgung abschalten, während das Bildschirmmenü... -
Seite 18: Menüfunktionen
Monitoreinstellungen Menüfunktionen Einrichtung Sélection Lautstärke Drehung Reiner Finger- Reiner Touch- Finger-/Touch- d'entrée Modus Pen-Modus Pen-Modus Auswahl des Berührungsmodus Auswahl des Berührungsmodus Mit diesen Symbolen schalten Sie zwischen den Lautstärke Berührungsmodi um. Ein ( ) Hinweiszeichen wird oben am Symbol des ausgewählten Modus angezeigt. -
Seite 19: Einzelheiten Zum Einrichtungsmenü
Monitoreinstellungen Einzelheiten zum Position Mit dieser Einstellung können Sie festlegen, an welcher EINRICHTUNGSMENÜ Stelle das Menü angezeigt werden soll, wenn der Monitor eingeschaltet wird. [Reset]: Beim Einschalten des Monitors wird Position das Menü in der unteren Bildhälfte Position angezeigt, bezogen auf horizontalen Ausrichtung. -
Seite 20: Operationen Sperren (Bediensperre)
Monitoreinstellungen Operationen sperren (Bediensperre) Damit ist die Bediensperre aktiviert. Ein Schlüsselsymbol erscheint auf dem Bildschirm und verschwindet nach circa 5 Sekunden wieder. Mit dieser Funktion können Sie Bedienschritte sperren, wie etwa das Ausschalten der Stromversorgung sowie die Berührungsfunktionen auf dem Bildschirm. Wenn doch ein Bedienschritt versucht wird, erscheint circa 5 Sekunden lang das Schlüsselsymbol auf dem... -
Seite 21: Bediensperre Aufheben
Monitoreinstellungen n Bediensperre aufheben Anzeigen zum Betriebszustand des 1. Drücken Sie die MENÜ-Taste. Monitors Menübildschirm wird eingeblendet. Der Betriebszustand des Monitors wird rechts oben auf dem Bildschirm angezeigt. MENÜ-Taste Berührungs Symbol Dreh Symbol Schlüssel Symbol Drücken Touch-Hinweiszeichen 2. Halten Sie [Lautstärke] gedrückt und drücken Sie dann mindestens 1 Sekunde lang [Reiner Finger-Modus]. -
Seite 22: Fehlerbehebung
Fehlerbehebung Bei Problemen mit dem Monitor lesen Sie bitte die Die Reaktion des Touch-Bildschirms ist langsam. folgenden Tipps zur Fehlerbehebung durch, bevor Sie den Gewisse Teile des Bildschirms reagieren nicht. • Beim Hochfahren Ihres Computers oder beim Anschließen Reparaturdienst kontaktieren. des USB-Kabels dürfen Sie das Touch-Panel nicht Kein Bild oder kein Ton. -
Seite 23: Technische Daten
Ca. 2,9 (auf dem Fuß befestigt) * Wenn der DisplayPort-Eingangsanschluss und der Micro-USB-Anschluss angeschlossen sind. Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in... - Seite 24 Technische Daten nMaßzeichnungen Die angegebenen Werte sind Zirkawerte. 463,8 VESA-Bohrungen * 25,2 Einheit: mm (ohne Vorsprünge) 463,8 Offnungsbreite (432) * Verwenden Sie einen VESA-konformen Montagewinkel, der das Vierfache des Gewichts des Monitors tragen kann. * Verwenden Sie zur Befestigung eines VESA-konformen Montagewinkels M4-Schrauben, deren Länge die Stärke des Montagewinkels um 4 bis 6 mm übertrifft.
-
Seite 25: Anschlussbelegung Hdmi-Eingänge
Technische Daten nUnterstützte Frequenz Auflösung Bildfrequenz Anmerkungen 640×480 60Hz 800×600 60Hz SVGA 1024×768 60Hz 720×480p 59,94/60Hz 1280×720p 50/59,94/60Hz 1920×1080p 50/59,94/60Hz 720×576p 50Hz * Alle mit Non-Interlaced-Modus kompatibel. * Jeweils auf 16:9 skaliert und auf dem ganzen Bildschirm angezeigt. * Je nach angeschlossenem PC kann es vorkommen, dass auch dann kein Bild angezeigt wird, wenn das oben beschriebene kompatible Signal empfangen wird. - Seite 26 LL-S201A Me DE13A(1)
