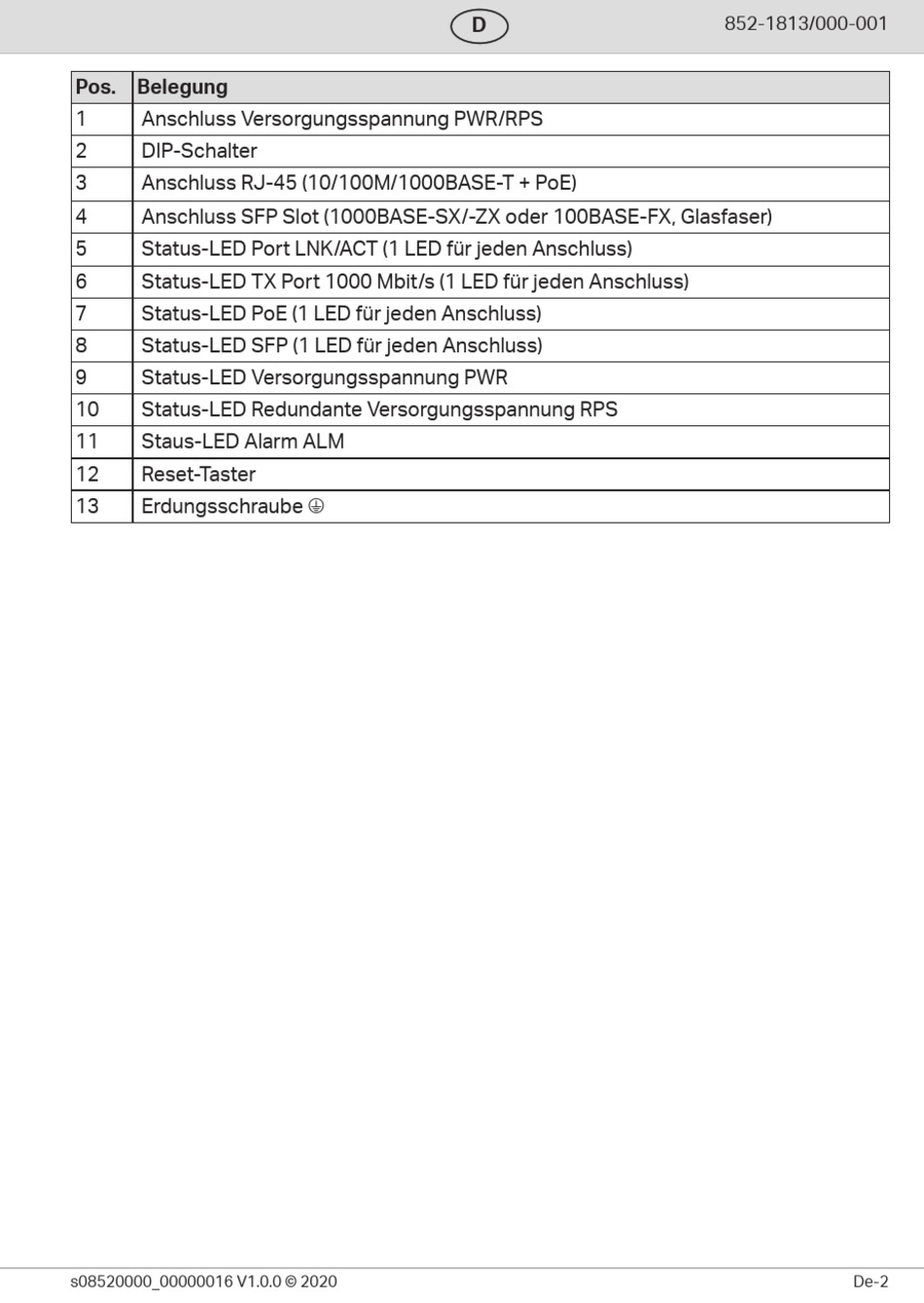

Pos. Belegung
1
Anschluss Versorgungsspannung PWR/RPS
2
DIP-Schalter
3
Anschluss RJ-45 (10/100M/1000BASE-T + PoE)
4
Anschluss SFP Slot (1000BASE-SX/-ZX oder 100BASE-FX, Glasfaser)
5
Status-LED Port LNK/ACT (1 LED für jeden Anschluss)
6
Status-LED TX Port 1000 Mbit/s (1 LED für jeden Anschluss)
7
Status-LED PoE (1 LED für jeden Anschluss)
8
Status-LED SFP (1 LED für jeden Anschluss)
9
Status-LED Versorgungsspannung PWR
10
Status-LED Redundante Versorgungsspannung RPS
11
Staus-LED Alarm ALM
12
Reset-Taster
13
Erdungsschraube 3
s08520000_00000016 V1.0.0 © 2020
D
852-1813/000-001
De-2
