Hinweis
Getrennte Leitungspfade verwenden
Verwenden Sie für Zuleitung und Geräteleitungen getrennte Leitungspfade.
Falls sich eine Überkreuzung von Zuleitung und Geräteleitungen
nicht vermeiden lässt, stellen Sie sicher, dass sich beide Leitungstypen
in einem 90-Grad-Winkel kreuzen.
Hinweis
Getrennte Kabelkanäle verwenden
Führen Sie Signal- oder Kommunikationsleitungen niemals
zusammen mit der Zuleitung durch denselben Kabelkanal. Leitungen mit
unterschiedlichen Signaleigenschaften müssen getrennt voneinander
verlegt werden, um Interferenzen zu vermeiden.
• Sie können anhand des in einer Leitung übertragenen Signaltyps
bestimmen, welche Leitungen separat verlegt werden müssen.
Als Faustregel gilt: Leitungen mit ähnlichen elektrischen Eigenschaften
können zusammen verlegt werden.
• Eingangs- und Ausgangsleitungen müssen getrennt werden.
• Wir empfehlen die Kennzeichnung sämtlicher Leitungen bei allen
Geräten innerhalb des Systems.

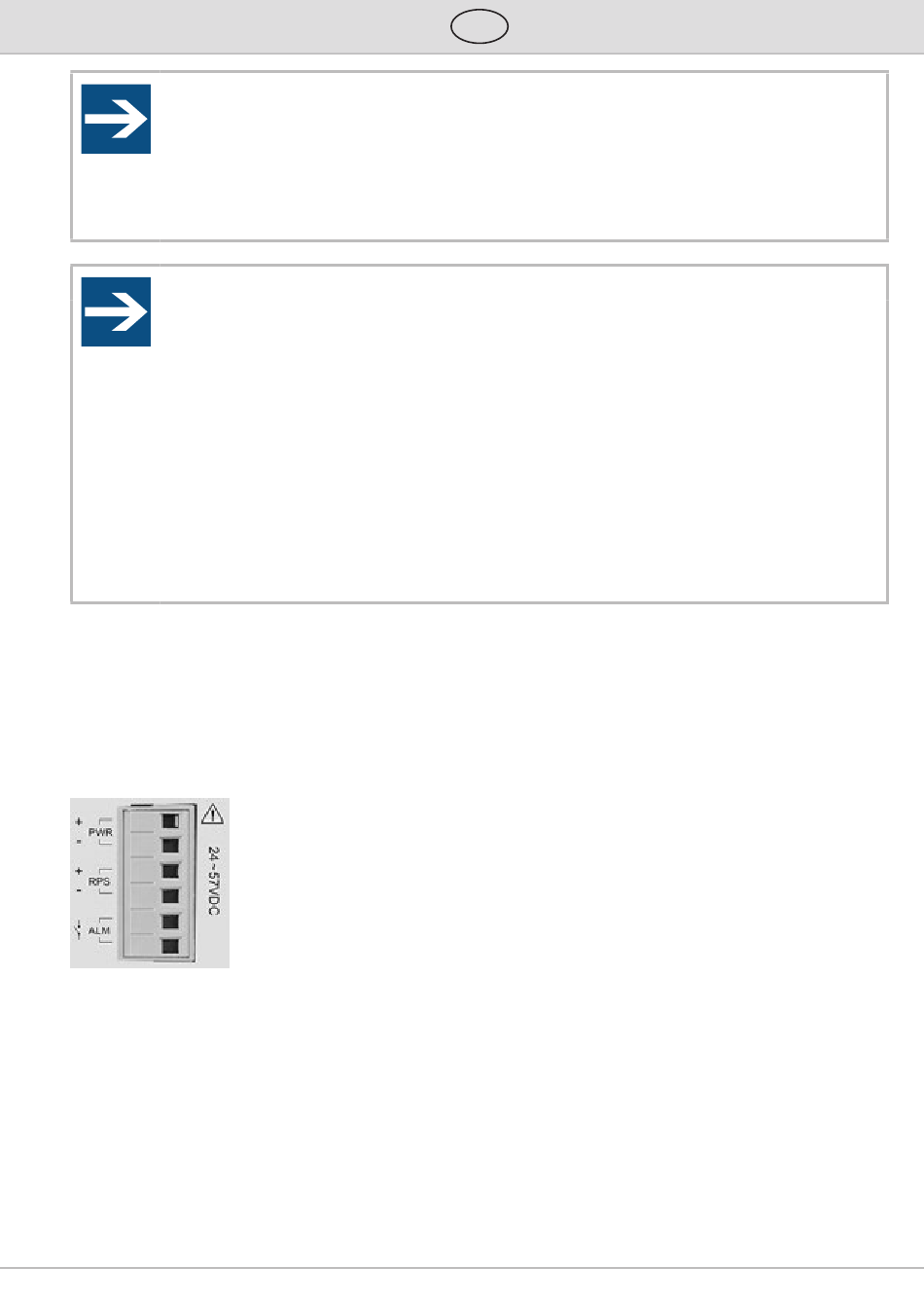

5.1 Federleiste

Die Federleiste dient dem Anschluss von
• Spannungsversorgung (PWR)
• sekundäre Spannungsversorgung (RPS) und
• Alarm (ALM).
Folgende Leiter können direkt, ohne Verwendung eines Werkzeugs gesteckt werden:
• feindrähtige Leiter mit Aderendhülse mit Kunststoffkragen; alle Querschnitte
• feindrähtige Leiter mit Aderendhülse ohne Kunststoffkragen; Querschnitt > 0,5 mm²/
AWG 22
• eindrähtige Leiter; Querschnitt > 0,25 mm²/AWG 24.
