Precor Vitality StretchTrainer VBR6240 Montageanleitung Und Benutzerhandbuch

Vitality®-Bänke und -Racks
StretchTrainer™ VBR6240 | Montageanleitung und Benutzerhandbuch
Montageanforderungen
Precor empfiehlt, diese Montage mit mindestens zwei (2) Personen durchzuführen.
Führen Sie die Montage NICHT alleine durch.
Für die Montage des Trainingsgeräts empfehlen wir Folgendes:
• Folgen Sie den Montageanweisungen in der angegebenen Reihenfolge.
• Lesen Sie sich die Anweisungen vor Montagebeginn vollständig durch.
• Entpacken und montieren Sie das Gerät in der Nähe des Ortes, an dem es aufgestellt
werden soll.
• Platzieren Sie das Gerät so, dass auf allen vier Geräteseiten ein Abstand von mindestens
1 m (40 Zoll) zu Wänden, Möbelstücken und anderen Gegenständen gewährleistet ist.
• Bauen Sie das Gerät auf einer festen, ebenen Oberfläche zusammen,
damit es jederzeit gerade und stabil steht.
• Verschieben Sie das Gerät NICHT ohne Unterstützung durch eine weitere Person.
Benötigtes Werkzeug
• Verstellbare Doppelgabelschlüssel
• Spitzzange
• Gummihammer
• Drehmomentschlüssel, 100 Nm (75 ft-lb)
Befestigungsmittelsatz
Name
1 1
Rechter seitlicher Rahmen
2 2
Linker seitlicher Rahmen
3 3
Haltegriff
4 4
Handgelenkriemen
5 5
Sitzhalterung
6 6
Ausrichtungswinkel
7 7
Sitzrahmen
8 8
Pedal
Anbringen des Haltegriffs an den Rahmen
1. Schieben Sie die Handgelenkriemen
2. Bitten Sie eine zweite Person darum, den rechten seitlichen Rahmen
seitlichen Rahmen 2 2 aufzustellen.
3. Schieben Sie die Haltegriffbaugruppe
des rechten seitlichen Rahmens (Abbildung 2).
4. Fixieren Sie den Haltegriff von der Vorderseite und von der Rückseite aus mit
4 Zylinderkopfschrauben mit Innensechskant (SHCS)
10 10
mit 4 Unterlegscheiben der Größe 9 mm (Abbildung 2). Nur handfest anziehen.
3 3
4 4
10 10
12 12
1 1
Abbildung 2. Montage des Haltegriffs am Rahmen
©2024 Precor Incorporated | Vitality-Bänke und -Racks
Menge Name
9 9
1 Verstellbare Fußkappe
10 10
1 Unterlegscheibe 9 mm
1 Zylinderkopfschraube mit Innensechskant (SHCS),
11 11
M8 x 25 mm
1
Zylinderkopfschraube mit Innensechskant (SHCS),
12 12
1 M8 x 30 mm
Zylinderkopfschraube mit Innensechskant (SHCS),
1
13 13
M8 x 130 mm
1
14 14 Sechskantmutter, M8
2
15 15
Welle
16 16 Sicherungsring
4 4 auf den Haltegriff 3 (Abbildung 2). 3
1 1
3 3 in die vorderen Tragrohre des linken und
12 12
der Größe M8 x 30 mm und
2 2
Linker seitlicher Rahmen
Menge
2
10
2
4
2
2
1
2
Anbringen der Sitzhalterung an den Rahmen
1. Bitten Sie eine zweite Person darum, die seitlichen Rahmen an der Rückseite anzuheben.
Richten Sie den linken und den rechten seitlichen Rahmen in der Mitte aus. Schieben Sie die
und den linken
Sitzhalterung
Richten Sie das Teil auf die Bohrungen an der Unterseite der Rahmen aus und fixieren Sie es
mit 2 Zylinderkopfschrauben mit Innensechskant (SHCS)
und 2 Unterlegscheiben
2. Setzen Sie den Ausrichtungswinkel
in die Sitzhalterung
sachte in die Sitzhalterung, bis er vollständig eingebracht ist (Abbildung 4).
3. Sobald der Ausrichtungswinkel korrekt sitzt, fixieren Sie die Sitzhalterung
2 Zylinderkopfschrauben mit Innensechskant (SHCS)
4 Unterlegscheiben
an den Seiten der Rahmen (Abbildung 4). Nur handfest anziehen.
Richten Sie den Haltegriff und die Rahmenteile korrekt aus. Ziehen Sie alle
4.
M8-Befestigungselemente auf ein Drehmoment von 25 Nm (19 ft-lb) an.
2 2
StretchTrainer VBR6240 | Montageanleitung und Benutzerhandbuch | P/N
Handgelenkriemen
Rechter seitlicher Rahmen
Sitzhalterung

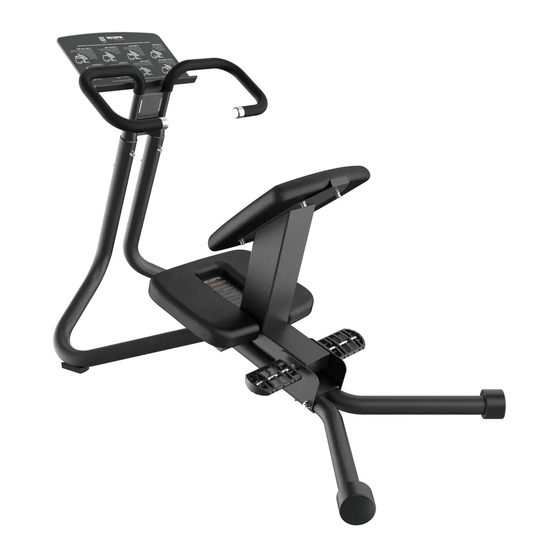

Abbildung 1. StretchTrainer VBR6240
5 5 von der Unterseite aus nach oben auf die Rahmen, um diese zu umschließen.
10 10
der Größe 9 mm (Abbildung 3). Nur handfest anziehen.
6 von oben auf die Rahmen auf und führen Sie diesen 6
5 ein. Klopfen Sie den Ausrichtungswinkel mit einem Gummihammer 5
10 10
der Größe 9 mm und 2 Sechskantmuttern
5 5
10 10
1 1
11 11
Abbildung 3. Sitzhalterung
6 6
5 5
10 10
13 13
Abbildung 4. Ausrichtungswinkel und seitliche Verbindungen
Haltegriff
Sitzrahmen
Pedal
Fußkappe
11 11
der Größe M8 x 25 mm
5 mit 5
13 13
der Größe M8 x 130 mm,
14 14
der Größe M8
14 14
10 10
306959-141B | 30.10.2024 | Seite 1 von 2
