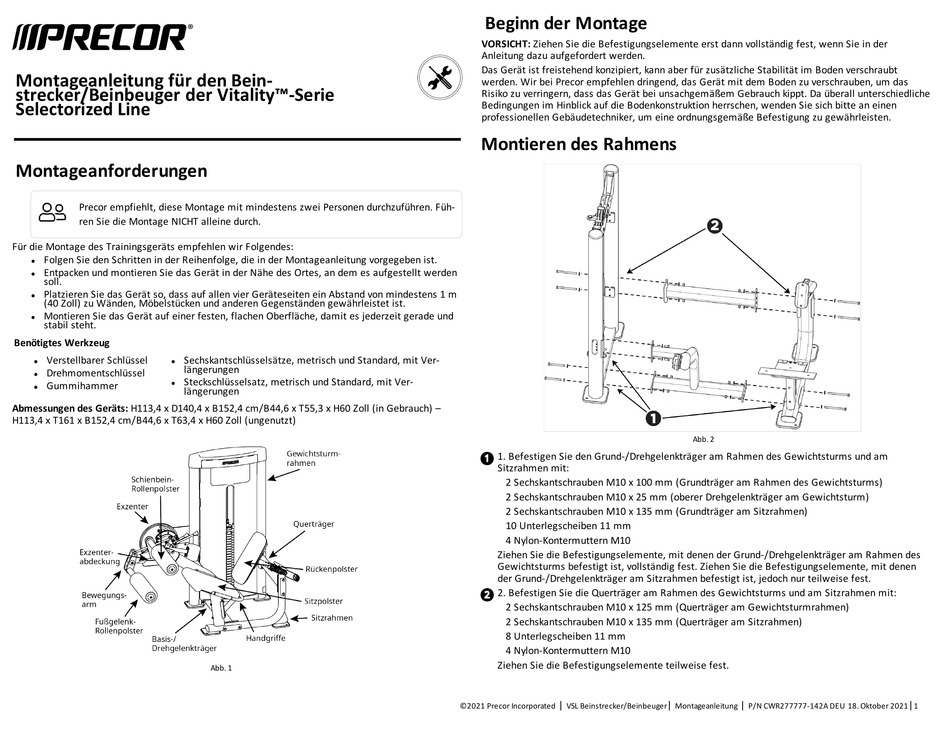

Precor Vitality Selectorized Line Serie Montageanleitung

Montageanleitung für den Bein-
strecker/Beinbeuger der Vitality™-Serie
Selectorized Line
Montageanforderungen
Precor empfiehlt, diese Montage mit mindestens zwei Personen durchzuführen. Füh-
ren Sie die Montage NICHT alleine durch.
Für die Montage des Trainingsgeräts empfehlen wir Folgendes:
Folgen Sie den Schritten in der Reihenfolge, die in der Montageanleitung vorgegeben ist.
l
Entpacken und montieren Sie das Gerät in der Nähe des Ortes, an dem es aufgestellt werden
l
soll.
Platzieren Sie das Gerät so, dass auf allen vier Geräteseiten ein Abstand von mindestens 1 m
l
(40 Zoll) zu Wänden, Möbelstücken und anderen Gegenständen gewährleistet ist.
Montieren Sie das Gerät auf einer festen, flachen Oberfläche, damit es jederzeit gerade und
l
stabil steht.
Benötigtes Werkzeug
Verstellbarer Schlüssel Sechskantschlüsselsätze, metrisch und Standard, mit Ver-
l l
längerungen
Drehmomentschlüssel
l
Steckschlüsselsatz, metrisch und Standard, mit Ver-
Gummihammer
l
l
längerungen
Abmessungen des Geräts: H113,4 x D140,4 x B152,4 cm/B44,6 x T55,3 x H60 Zoll (in Gebrauch) –
H113,4 x T161 x B152,4 cm/B44,6 x T63,4 x H60 Zoll (ungenutzt)
Abb. 1
Beginn der Montage
VORSICHT: Ziehen Sie die Befestigungselemente erst dann vollständig fest, wenn Sie in der
Anleitung dazu aufgefordert werden.
Das Gerät ist freistehend konzipiert, kann aber für zusätzliche Stabilität im Boden verschraubt
werden. Wir bei Precor empfehlen dringend, das Gerät mit dem Boden zu verschrauben, um das
Risiko zu verringern, dass das Gerät bei unsachgemäßem Gebrauch kippt. Da überall unterschiedliche
Bedingungen im Hinblick auf die Bodenkonstruktion herrschen, wenden Sie sich bitte an einen
professionellen Gebäudetechniker, um eine ordnungsgemäße Befestigung zu gewährleisten.
Montieren des Rahmens
1. Befestigen Sie den Grund-/Drehgelenkträger am Rahmen des Gewichtsturms und am
Sitzrahmen mit:
2 Sechskantschrauben M10 x 100 mm (Grundträger am Rahmen des Gewichtsturms)
2 Sechskantschrauben M10 x 25 mm (oberer Drehgelenkträger am Gewichtsturm)
2 Sechskantschrauben M10 x 135 mm (Grundträger am Sitzrahmen)
10 Unterlegscheiben 11 mm
4 Nylon-Kontermuttern M10
Ziehen Sie die Befestigungselemente, mit denen der Grund-/Drehgelenkträger am Rahmen des
Gewichtsturms befestigt ist, vollständig fest. Ziehen Sie die Befestigungselemente, mit denen
der Grund-/Drehgelenkträger am Sitzrahmen befestigt ist, jedoch nur teilweise fest.
2. Befestigen Sie die Querträger am Rahmen des Gewichtsturms und am Sitzrahmen mit:
2 Sechskantschrauben M10 x 125 mm (Querträger am Gewichtsturmrahmen)
2 Sechskantschrauben M10 x 135 mm (Querträger am Sitzrahmen)
8 Unterlegscheiben 11 mm
4 Nylon-Kontermuttern M10
Ziehen Sie die Befestigungselemente teilweise fest.
|
©2021 Precor Incorporated VSL Beinstrecker/Beinbeuger
Abb. 2
| |
Montageanleitung P/N CWR277777-142A DEU 18. Oktober 2021
|
1
