3.
Beschreibung
3.1
Allgemeines
Die CT-Spezialsendetaste Art.-Nr. 09 05 664 (Bild 1 auf der Titelseite), dient zum Anschließen und Be-
treiben einer CT-Helm-Hör-/Sprechgarnitur in Verbindung mit einem Funkgerät und dem Handy Nokia
6310i. Der Anschluss an die CT-Hör-/Sprechgarnitur im Motorradhelm erfolgt über das CT-Verbin-
dungskabel Art.-Nr. 09 01 066 (Bild 2).
Das rechteckige Gehäuse der Spezialsendetaste besteht aus Kunststoff. Die großflächige Taste im
Tastengehäuse dient bei Handybetrieb zur Annahme und Beendigung des Gesprächs. Sie wird nur für
den Handybetrieb benutzt.
An zwei 4-poligen Buchsen am Tastengehäuse kann die Gummi-Sendetaste und/oder eine weitere
externe Sendetaste des Kunden für die Sendertastung des Funkgerätes angeschlossen werden. Beide
Buchsen und beide Sendetasten haben gleichberechtigte Funktion.
Das große Tastengehäuse kann mit der um 360° drehbaren Metallklammer auf der Rückseite an einer
geeigneten Stelle der Kleidung oder am Gürtel befestigt werden. Die Verstärkerelektronik im Tastenge-
häuse ist werksseitig auf das Funkgerät abgeglichen.
Die Gummi-Sendetaste kann mit den an der Sendetaste angebrachten Bändern (Klett/Flausch) an der
Innenseite von Zeige- oder Mittelfinger bzw. Zeige- und Mittelfinger befestigt werden.
3.2
CT-Verbindungskabel Art.-Nr. 09 01 066
Das CT-Verbindungskabel Art.-Nr. 09 01 066 dient zum Anschluss der CT-Spezialsendetaste an die
CT-Hör-/Sprechgarnitur im Motorradhelm.

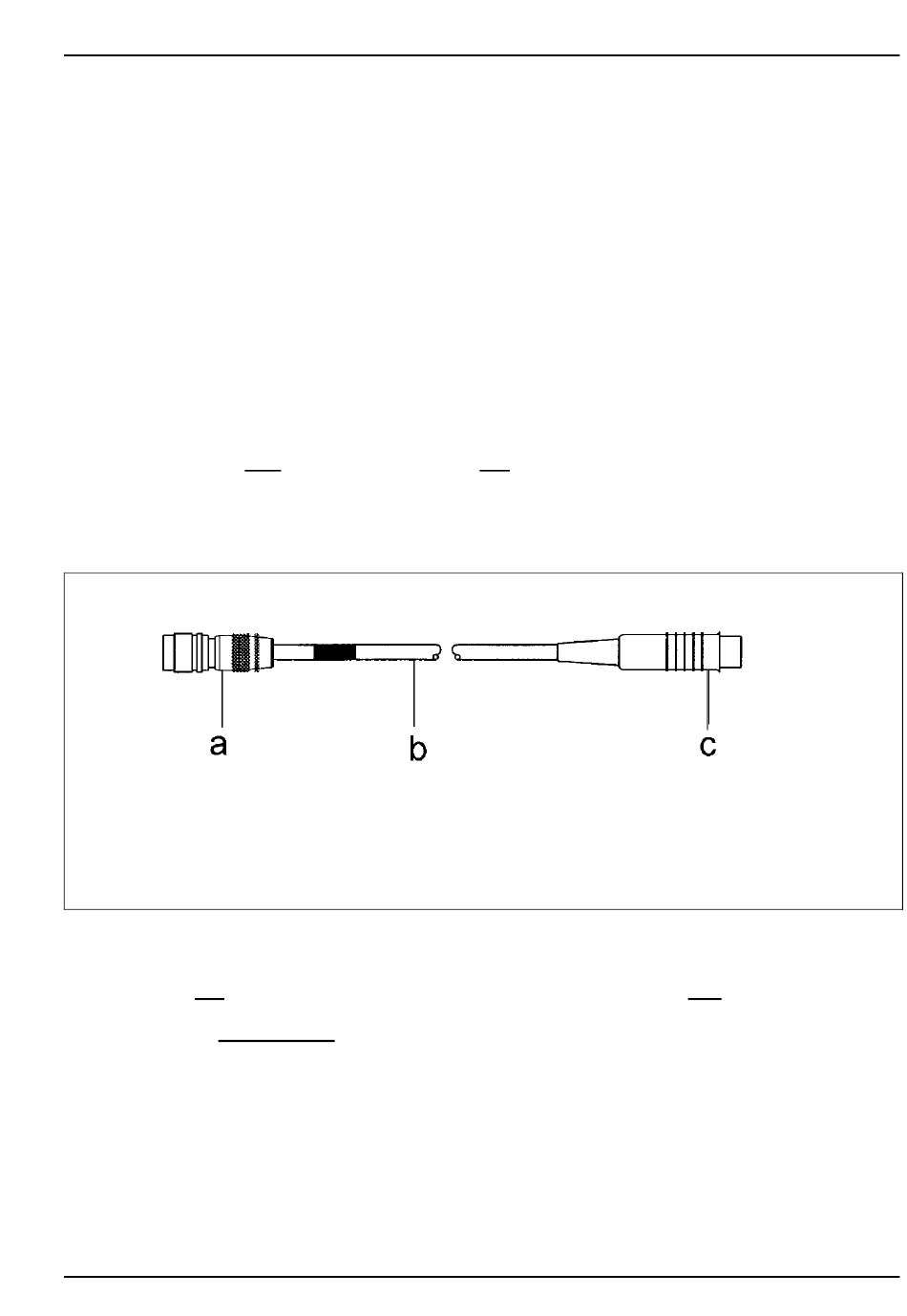

Bild 2 CT-Verbindungskabel Art.-Nr. 09 01 066
a
12-poliger Stecker zum Anschluss an die 12-polige Buchse (Bild 1/b)
b
Glattes Kabel, ca. 1000 mm lang
c
6-polige Kupplung zum Anschluss an das Helmausgangskabel der CT-Hör-/Sprechgarnitur im
Motorradhelm
3.3
Stromversorgung nur durch das Funkgerät
Die Stromversorgung für die CT-Spezialsendetaste und die CT-Hör-/Sprechgarnitur im Motor-
radhelm liefert nur das Funkgerät. Deshalb muss bei Funkgerätebetrieb und bei Handybetrieb
das Funkgerät immer an die CT-Spezialsendetaste und damit an die CT-Hör-/Sprechgarnitur an-
geschlossen und eingeschaltet sein, auch wenn nur Betrieb mit dem Handy erfolgt.
3
