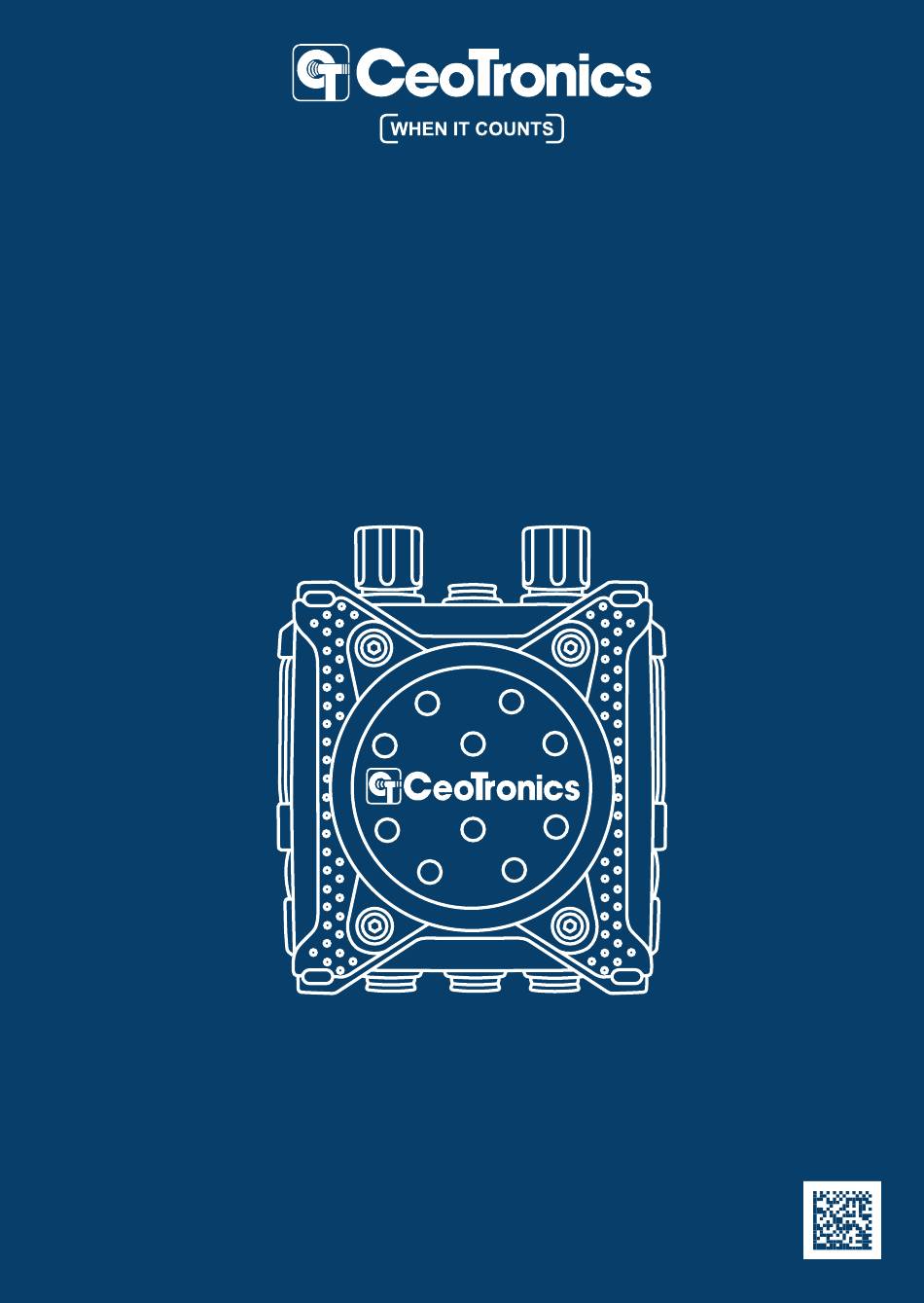

- Seite 1 Sprechsatz mit Gehörschutzfunktion Taschenanleitung CT-MultiPTT 3C Führungs-PTT S-3C-00-009-DE dok1956-de-00-0924...
- Seite 2 Impressum Taschenanleitung Sprechsatz mit Gehörschutzfunktion Führungs-PTT Produkt: CT-MultiPTT 3C VersNr: 5820-12-407-4196 Tkz: 0293000 S-3C-00-009-DE 1. Auflage 2024 CeoTronics AG Adam-Opel-Str. 6 63322 Rödermark www.ceotronics.com © CeoTronics AG, 2024 Alle Rechte vorbehalten. Änderungen und Irrtümer vorbehalten. Abbildungen ähnlich.
- Seite 3 CT-WirelessPTT – Verbinden ........... 26 CT-WirelessPTT – Batterie ..........27 CT-WirelessPTT – Befestigen .......... 28 Fehler beheben ..............31 Weiterführende Informationen .......... 36 Notizen ................37 Tastenbelegung CT-MultiPTT 3C ........38 Tastenbelegung CT-WirelessPTT ........39 Rückseite mit QR-Codes ..........40...
- Seite 4 Inbetriebnahme Ansage „CEOTRONICS“ Headset anschließen CT-MultiPTT 3C startet automatisch Gerät(e) Nicht benutzte anschließen Anschlüsse mit Kap- und einschalten pen verschließen Geräte-Lautstärke vor Start reduzieren.
- Seite 5 Sprechen und Hören Sprechtaste des gewünschten Kommunikationskreises drücken und während des Sprechens halten. Drücken wird über einen Ton bestätigt. Auf Antwort warten. Der entsprechende Empfang erfolgt zugeordnet zu den Sprechtasten. Rechts: Beidseitig: Links: COM 1 COM 2 COM 3 Sprechtaste COM 2 Sprechtaste Sprechtaste...
- Seite 6 Lautstärke einstellen Gewünschte Lautstärke durch Drehen einstellen. Die maximale und minimale Stufe werden mit einem Doppelton signalisiert. Drücken wechselt zum angesagten Kreis. Lautstärkekreis auswählen 1. Gesamt (Start) Klick 2. Außengeräusch COM 1 COM 2 COM 3 Lautstärke einstellen Drehen COM 1 COM 2 COM 3 Der Kreis „Gesamt“...
- Seite 7 Außengeräusche einstellen Bei kompatiblen taktischen Headsets kann auch die Lautstärke der Außengeräusche eingestellt werden. Lautstärkekreis für die Regelung auswählen durch Drücken auf den rechten Drehregler R bis die Ansage „AUSSENGERÄUSCH“ erfolgt. Gewünschte Lautstärke durch Drehen einstellen. Die maximale und minimale Stufe werden signalisiert. Lautstärkekreis auswählen 1.
- Seite 8 Auswahl der Kommunikation (Fokus – Hören COM) Die Funktion „Fokus“ unterstützt den Nutzer beim Verstehen einzelner Funkkreise bei gleichzeitiger Kommunikation. Funktion Aktion Regler L nach rechts drehen COM 1 (im Uhrzeigersinn) hören ROHDE & SCHWARZ HR5000 Ansage „FOKUS COM1“ pqrs wxyz Regler L nach links drehen COM 3...
- Seite 9 Stummschalten der Kommunikation (Fokus – Hören Außengeräusch und Menü) Die Funktion „Stummschalten“ unterstützt den Nutzer in der Wahrneh- mung der Umgebung bei gleichzeitiger Kommunikation. Funktion Aktion Regler R gedrückt halten und gleichzeitig nach links drehen Stumm (gegen den Uhrzeigersinn) Ansage „STUMM“ Regler R nach rechts drehen (im Uhrzeigersinn) oder...
- Seite 10 Interkom – Inbetriebnahme Adapterkabel an Interkom anschließen und Interkom passend einstellen: • Profil (z. B. „Bose“ bei SOTAS) • Lautstärke vor Start reduzieren Anschluss der Interkom empfohlen. COM 3 Brechsteckverbindung auf sicheren Halt überprüfen. COM 3 Interkom-Adapterkabel mit Markierung Interkom wird bei Anschluss automatisch erkannt, Ansage „INTERKOM COM3“.
- Seite 11 Interkom – Nutzung Sprechen Richtung Interkom ohne Tastendruck möglich (CT-VoiceActivation – auch bei Nutzung von BV25, BV80 und BV90). Freisprechen muss nach Start über Taste II aktiviert werden. VoiceActivation für Interkom ein / aus Sprechtaste drücken für Aktivierung von Fahrzeug- COM 3 Funkgerät über Interkom.
- Seite 12 Mehrkanalfunkgeräte Anschließen des Mehrkanalfunkgeräts an beliebigen COM- Anschluss. Audiowiedergabe und Steuerung unterschiedlich je nach COM-Anschluss (siehe Abbildung Seite 13). Das Sprechen in die beiden Kreise erfolgt über getrennte PTT-Tasten. Der Anschluss an ermöglicht die automatische Trennung COM 2 der beiden Kreise auf die linke und rechte Hörerseite für gute Sprachverständlichkeit.
- Seite 13 Mehrkanalfunkgeräte COM 1 COM 3 Kreis I Kreis I COM 1 COM 3 Kreis II Kreis II COM 2 COM 2 Kreis I Kreis II Sprechtaste Sprechtaste COM 3 COM 1 Kreis I Kreis I Taste I Taste II Sprechtaste Sprechtaste COM 1 COM 3...
- Seite 14 Energiemanagement – Eigenversorgung Die CT-MultiPTT 3C kann über jeden der drei COM-Anschlüsse mit Energie ver- sorgt werden. Sie schaltet sich mit dem Bereitstelllen der Energie über einen der Anschlüsse automatisch ein. Ausgeschaltet werden kann sie über das Abziehen des Headsets.
- Seite 15 Energiemanagment – Headset Versorgung Die CT-MultiPTT 3C versorgt ausgewählte taktische Headsets automa- tisch mit Energie, sobald sie eingeschaltet ist. Im Headset stehen alle Funktionen zur Verfügung – auch ohne eingelegte Batterien In manchen Anwendungsfällen kann es sinnvoll sein, die automatische Headset-Versorgung auszuschalten, z.
- Seite 16 CT-InlinePowerPack – Inbetriebnahme Energiespeicher wählen Batterieadapter Akkupack für AAA-Batterien Varta EasyPack XL Mit dem Akkupack ist aufgrund der höheren Energiedichte eine längere Nutzung möglich (bis zu doppelt so lang wie mit einfachen Batterien). Energiespeicher einlegen und verschließen Kontrollieren Sie beim Verschließen die Dichtung. Bei Beschädigung oder Verschleiß...
- Seite 17 CT-InlinePowerPack – Inbetriebnahme Bei Bedarf beliebiges Adapterkabel an die untere Buchse des PowerPacks an- schließen. Die Stromversor- gung der MultiPTT erfolgt ausschließlich über das Power- Pack. Das Adapterkabel am PowerPack kann während des Betriebs gewechselt werden. Die CT-MultiPTT erkennt das Anstecken und das angeschlossene Funkgerät automatisch.
- Seite 18 CT-InlinePowerPack – Nutzung Die CT-MultiPTT überwacht während der Nutzung den Batterie-Status des PowerPacks. Bei niedrigem Batteriestand erfolgt eine Warnmeldung. Zu Beginn der Nutzung des PowerPacks wird der Zustand ermittelt und bei niedrigem Stand dem Nutzer gemeldet. Der Batteriestand kann auch jederzeit über das Sprachmenü abgerufen werden: PowerPack Status PowerPack Status...
- Seite 19 Kabelbefestigung – Montage Kabelbefestigungssatz Ring an Klammer befestigen Klammer am Kabel befestigen | 19...
- Seite 20 Kabelbefestigung – Beispiele 20 |...
- Seite 21 Kabelbefestigung – Beispiele | 21...
- Seite 22 Sprachmenü – Bedienung Halten 2 Sek. Starten Zwei Sekunden gedrückt halten Drehen Auswählen Drehen Klick Auswahl bestätigen Klick Menü schließt automatisch nach 10 Sek. ohne Aktion. Auch während der Nutzung des Sprachmenüs kann die Lautstärke weiterhin über den Regler R angepasst werden. 22 |...
- Seite 23 Sprachmenü – Inhalt SMG (Profil 1) PowerPack Status WirelessPTT aktivieren WirelessPTT verwalten Erweiterte Einstellungen MonoMix Konfiguration Interkom Modus VoiceActivation Empfindl. Adaptive Mikrofonregelung Akustischer Schockschutz Headset Versorgung Profilauswahl Info Einstellungen zurücksetzen Graue Menüpunkte nur bei kompatibler, angeschlossener Komponente verfügbar. | 23...
- Seite 24 Aufteilung der Kommunikation (MonoMix Konfiguration) Bei kompatiblen taktischen Headsets kann die Kommunikation auf- geteilt werden. Im Sprachmenü unter MONOMIX KONFIGURATION sind folgende Einstellungen möglich: Einstellung Hören Abbildung COM 1 COM 1 Alle COM auf MONOMIX COM 2 COM 2 beiden Ohren COM 3 COM 3 COM 1...
- Seite 25 Profil wechseln Im Sprachmenü PowerPack Status PROFILAUSWAHL aufrufen. WirelessPTT aktivieren Erweiterte Einstellungen Das aktive Profil wird angesagt. Profilauswahl „Profil X ausgewählt“ Das gewünschte Profil Profil 2 auswählen. Info Auswahl bestätigen. CT-MultiPTT startet neu. Das gewählte Profil ist nach dem Start aktiv. SMG (Profil 1) Das Standard-Profil ist Soll ein anderes Profil genutzt werden, ist dies...
- Seite 26 CT-WirelessPTT – Verbinden Funktion im PowerPack Status Sprachmenü über WIRELESSPTT WirelessPTT aktivieren AKTIVIEREN einschalten. Erweiterte Einstellungen Im Sprachmenü WIRELESSPTT PowerPack Status VERWALTEN aufrufen. WirelessPTT deaktivieren Im Sprachmenü WirelessPTT verwalten WIRELESSPTT HINZUFÜGEN WirelessPTT hinzufügen aufrufen. An der CT-WirelessPTT die Pairingtaste drücken Pairingtaste bis LED blau leuchtet.
- Seite 27 CT-WirelessPTT – Batterie-Status Sicherstellen, dass CT-MultiPTT ausgeschaltet ist. (z. B. Headset getrennt). Tasten + und - gleichzeitig eine Sekunde gedrückt halten. Taste - Taste + Die LED zeigt den Batterie- Status an. Status Grün leuchtend 95 – 100 % Grün blinkend 20 –...
- Seite 28 CT-WirelessPTT – Befestigen Picatinny Rail Halterung Halterung mit Rändelschraube auf der Rail fixieren. CT-WirelessPTT in Halterung einschieben. Zum Lösen die Lasche drücken und CT-WirelessPTT herausschieben. 28 |...
- Seite 29 CT-WirelessPTT – Befestigen Armhalterung Armband für Armdurchmesser einstellen. CT-WirelessPTT in Armhalterung einschieben. Das Aufschieben ist absichtlich schwer gängig. Hoher Kraftaufwand erforderlich. | 29...
- Seite 30 CT-WirelessPTT – Befestigen Klett und Flausch Unterseite der CT-WirelessPTT reinigen. Klett Befestigungspad aufkleben. Das Batteriefach wird durch das Klettpad ver- deckt. Für den Batteriewechsel muss es entfernt werden. 30 |...
- Seite 31 Fehler beheben Problem Beseitigung Keine Ansage bei Inbetrieb- • Kabelverbindungen prüfen nahme (CT-MultiPTT startet • Funkgerät einschalten nicht) • Prüfen, ob Funkgerät oder Interkom Strom bereitstellen kann (siehe Adapterkabel): • Symbol = Strom ausreichend • Symbol = Funkgerät oder CT-InlinePowerPack erforderlich •...
- Seite 32 Fehler beheben Problem Beseitigung Gerät startet bei sehr • Verwendung eines genau passenden Kabels für diesen Funkgerättyp und seine Einstellun- lauten, eingehenden gen; Überprüfen des Kabelaufdrucks Funksprüchen neu • Abziehen von weiteren Sprechsätzen, bei Funkgeräten mit mehreren Sprechsatzan- schlüssen • Begrenzen des maximalen Lautstärkepegels mit der Funktion „Akustischer Schockschutz“...
- Seite 33 Fehler beheben Problem Beseitigung Sprechen schlecht oder • Kabel an der CT-MultiPTT prüfen nicht möglich • Kabel am Funkgerät prüfen • Mikrofon Abstand prüfen (kleiner 3 mm vom Mund) • Mikrofon Ausrichtung prüfen („TALK“ zum Mund) • Richtige PTT-Taste drücken Mitte: COM2, Rechts: COM1, Links: COM3 Steuerung der Außenge- •...
- Seite 34 Fehler beheben Problem Beseitigung Funktion CT-WirelessPTT • CT-InlinePowerPack anschließen nicht verfügbar • Verwendung eines genau passenden Kabels für diesen Funkgerättyp und seine Einstellungen; Überprüfen des Kabelauf- drucks CT-WirelessPTT • CT-WirelessPTT verbinden funktioniert nicht Menüpunkt: WirelessPTT hinzufügen • Batterie-Status WirelessPTT prüfen Pairing der CT-WirelessPTT •...
- Seite 35 Fehler beheben Problem Beseitigung Interkom Funktion nicht • Adapterkabel zur Interkom anschließen verfügbar • Passendes Kabel verwenden (die Kabel sind entsprechend durch eine Banderole Menüpunkte gekennzeichnet - Aufschrift: Interkom) • INTERKOM MODUS • Kabelverbindung prüfen • VOICEACTIVATION • Passendes Profil im Sprachmenü EMPFINDLICHKEIT auswählen: SMG (Profil 1)
- Seite 36 Weiterführende Informationen Bedienungsanleitungen, hilfreiche Dokumente, ausführliche Unterlagen und weitere Informationen finden Sie im Bundeswehr-Wiki und bei CeoTronics. Scannen Sie dafür den QR-Code oder geben Sie den Link manuell ein. Bundeswehr (Intranet) https://documentation.ceotronics.com/manuals/91418/BW3C Das BW-Wiki ist nur aus dem internen Bundeswehr-Netz erreichbar.
- Seite 37 Notizen | 37...
- Seite 38 Tastenbelegung CT-MultiPTT 3C SMG (Profil 1) Sprachmenü starten / beenden Lautstärke 2s Halten auswählen 1. Gesamt (Start) Sprachmenü Klick navigieren 2. Außengeräusch Drehen COM 1 COM 2 COM 3 Sprachmenü Lautstärke auswählen einstellen Drehen Klick Fokus Hören Stumm aufheben Halten...
- Seite 39 Tastenbelegung CT-WirelessPTT SMG (Profil 1) Sprechen Sprechen COM 1 COM 3 Sprechen COM 2 • Max. 3 CT-WirelessPTTs gleichzeitig • Tastenbelegung bei allen CT-WirelessPTTs gleich | 39...
- Seite 40 Weiterführende Informationen Bundeswehr (Intranet) CeoTronics 40 |...
