Elektrischer Anschluss

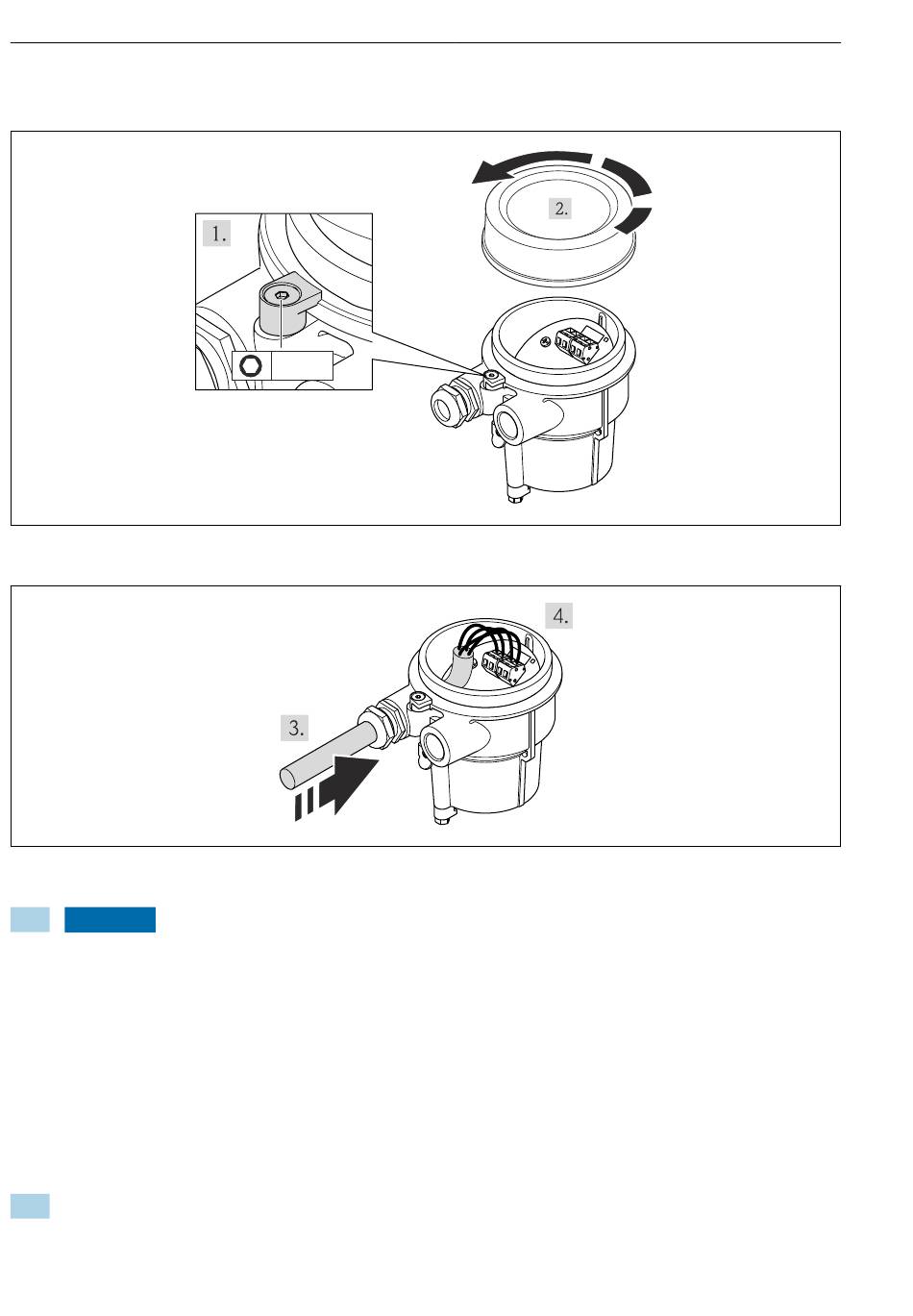

Anschluss Anschlussgehäuse Messaufnehmer
1.
HINWEIS
Anschlussklemmen mit einem nicht korrekten Anziehdrehmoment angezogen.
Verbindung fehlerhaft oder Anschlussklemme beschädigt.
‣
Die Anschlussklemmen mit einem Anziehdrehmoment in einem Bereich von
1,2...1,7 Nm anziehen.
Verbindungskabel verdrahten:
Klemme 1 = braunes Kabel
Klemme 2 = weißes Kabel
Klemme 3 = gelbes Kabel
Klemme 4 = grünes Kabel
2.
Kabelschirm über Kabelzugentlastung anschließen.
34
3 mm
Proline Prowirl O 200
A0020410
A0020411
