ECO-WORTHY EW-SRB48100-BV1.1 Installation, Betrieb Und Pflege Seite 17

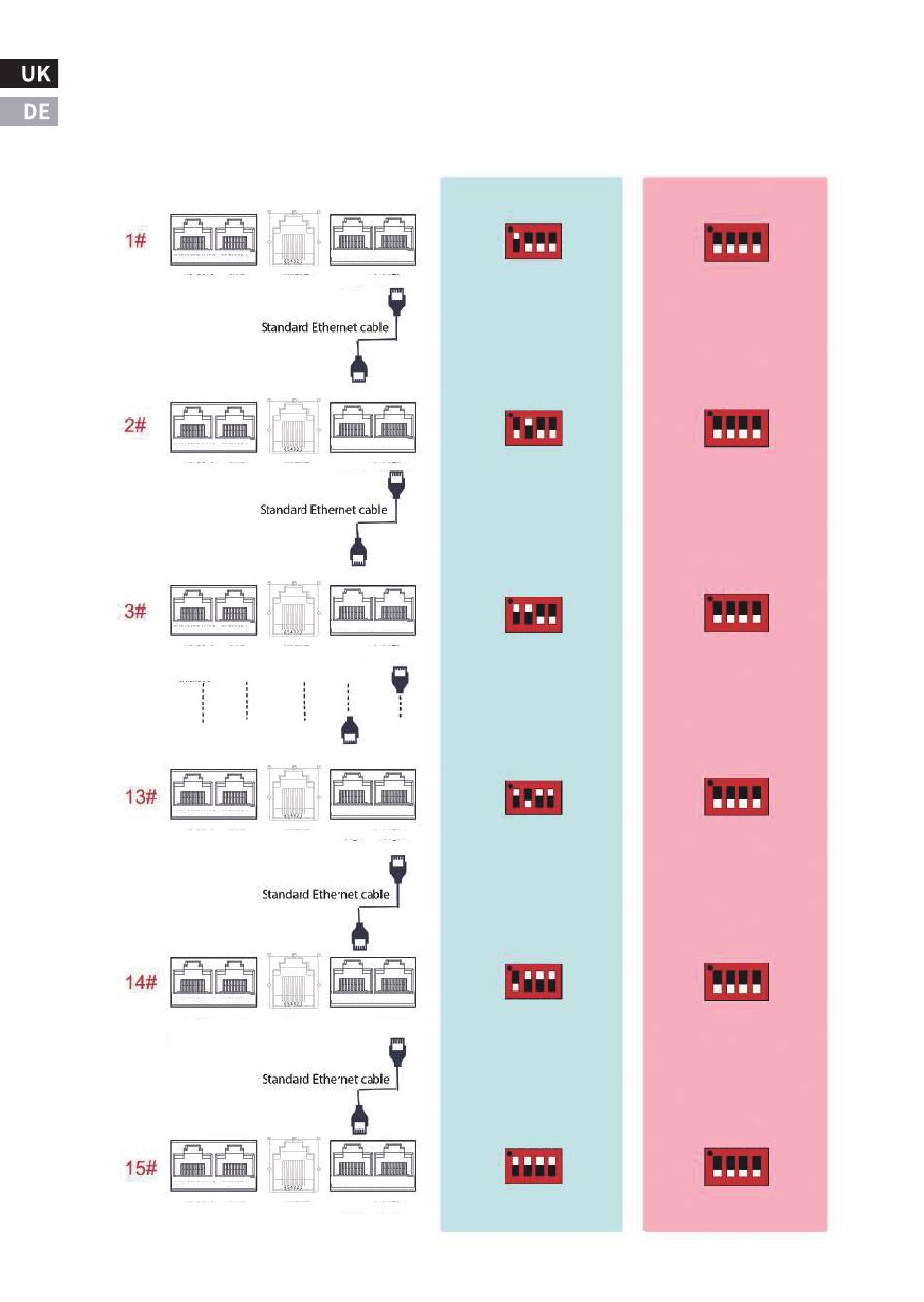

3.3.3.3 Anleitung zur Parallelverkabelung
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
RS485-1 CAN RS232
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
RS485-1 CAN RS232
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
RS485-1 CAN RS232
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
RS485-1 CAN RS232
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
RS485-1 CAN RS232
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
RS485-1 CAN RS232
Beispiel für eine parallele
Nummerierungsmethode
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
IN RS485 OUT
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
IN RS485 OUT
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
IN RS485 OUT
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
IN RS485 OUT
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
IN RS485 OUT
16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
IN RS485 OUT
-14-
Beispiel für automatische
Adresszuweisung und
Parallelbetrieb
