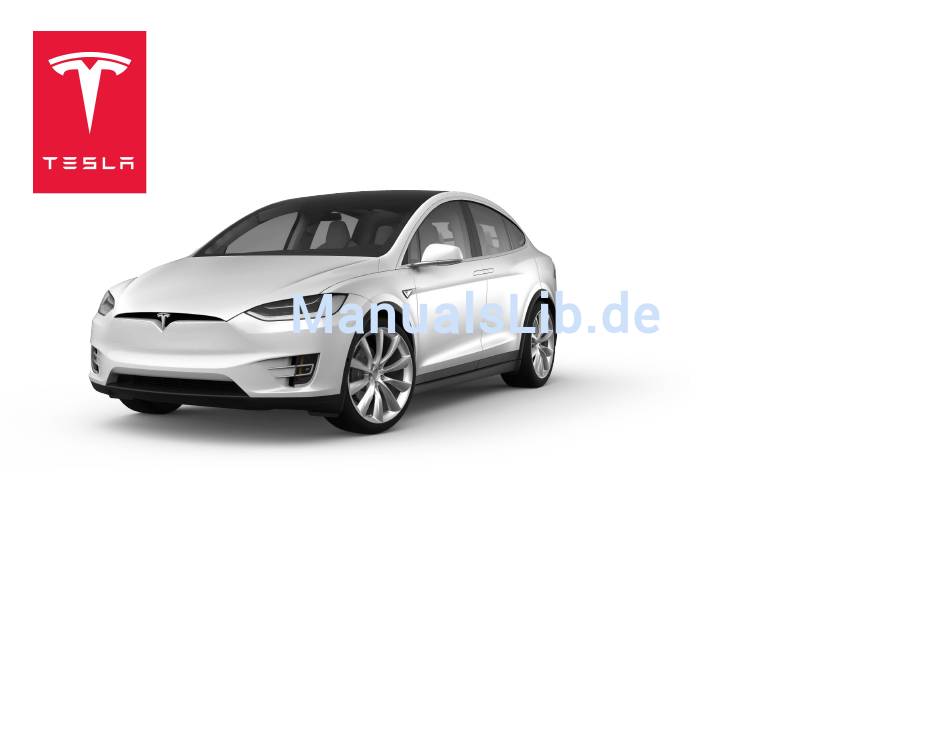

2016
�C>r>E:� X
NOTFALL-HANDBUCH
Diese Anleitung richtet sich ausschließlich an geschulte und zertifizierte Unfallhelfer und Ersthelfer. Es wird davon ausgegangen, dass die Leser
tief greifendes Wissen über die Funktionsweise von Sicherheitssystemen haben und dass sie entsprechend geschult und zertifiziert sind, um
Notfallsituationen sicher zu bewältigen. Deshalb enthält dieses Handbuch nur die spezifischen Informationen, um den sicheren Umgang mit
dem vollelektrischen Model X in Notfallsituationen zu verstehen. Darin wird beschrieben, wie Model X identifiziert wird, und enthält Angaben zur
Einbaulage und Beschreibungen von Hochvoltkomponenten, Airbags, Füllzylindern, Gurtstraffern und der hochfesten Materialien, die in der
Karosseriestruktur verwendet werden. Dieses Handbuch enthält das Hochvolt-Deaktivierungsverfahren sowie alle für Model X spezifischen
Sicherheitsaspekte. Die Nichtbeachtung der empfohlenen Praktiken und Verfahren kann schwere Verletzungen oder den Tod zur Folge haben.
Die Hochvoltbatterie ist die wichtigste Energiequelle. Model X hat keinen herkömmlichen Benzin- oder Dieselmotor und daher auch keinen
Kraftstofftank. Der Heckmotor bei Model X mit Dual Motor ist als regulärer und als Hochleistungsmotor verfügbar. Die Darstellungen in dieser
Anleitung weichen gegebenenfalls von dem Fahrzeug ab, an dem Sie arbeiten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tesla 2016 x
Inhaltszusammenfassung für Tesla 2016 x
- Seite 1 2016 �C>r>E:� X NOTFALL-HANDBUCH Diese Anleitung richtet sich ausschließlich an geschulte und zertifizierte Unfallhelfer und Ersthelfer. Es wird davon ausgegangen, dass die Leser tief greifendes Wissen über die Funktionsweise von Sicherheitssystemen haben und dass sie entsprechend geschult und zertifiziert sind, um Notfallsituationen sicher zu bewältigen.
-
Seite 2: Inhaltsverzeichnis
INHALT Öffnen der Falcon Door Flügeltüren mit Strom..........24 Sicherheitsinformationen....................2 Öffnen der Falcon Door Flügeltüren ohne Strom..........24 Wichtige Sicherheitshinweise..................2 Entfernen der Falcon Door Flügeltüren............... 25 Warnhinweise........................2 Hochspannungsfedern....................26 Identifizierung des Fahrzeugs ................... 3 Öffnen der Haube......................27 Kennzeichnung......................... 3 Öffnen des Kofferraums..................... 29 Touchscreen........................4 Hochvoltetiketten...................... -
Seite 3: Sicherheitsinformationen
WICHTIGE SICHERHEITSHINWEISE WICHTIGE SICHERHEITSHINWEISE Dieses Dokument enthält wichtige Hinweise und Warnungen, die beim Umgang mit Model X in einem Notfall beachtet werden müssen. WARNHINWEISE Warnung: Verwenden Sie immer geeignete Werkzeuge, wie zum Beispiel einen Hydraulikschneider, und tragen Sie stets eine geeignete persönliche Schutzausrüstung beim Schneiden von Model X. -
Seite 4: Identifizierung Des Fahrzeugs
KENNZEICHNUNG KENNZEICHNUNG Model X verfügt als Unterscheidungsmerkmal über mehrere Kennzeichnungen. Identifizierung des Fahrzeugs... -
Seite 5: Touchscreen
TOUCHSCREEN TOUCHSCREEN Model X verfügt über einen 17-Zoll-Touchscreen. -
Seite 6: Elektrische Komponenten Des Fahrzeugs
HOCHSPANNUNGSKOMPONENTEN HOCHSPANNUNGSKOMPONENTEN 1. Vordere Antriebseinheit 2. Klimakompressor 3. Front-Anschlusskasten 4. Hochvoltverkabelung 5. Batteriekühlmittel-Zusatzheizung 6. Gleichspannungswandler 7. Innenraumheizung 8. Hochvoltbatterie 9. Rapid Splitter 10.Ladegerät 11. Ladeanschluss 12.Hintere Antriebseinheit 13.Hochvoltverkabelung zur hinteren HLK-Baugruppe 14.Hintere HLK-Baugruppe Elektrische Komponenten des Fahrzeugs... -
Seite 7: Hochvoltbatterie
HOCHVOLTBATTERIE HOCHVOLTBATTERIE Model X ist mit einer im Boden montierten 400-Volt-Lithium-Ionen-Hochvoltbatterie ausgestattet. Verletzen Sie die Hochspannungsbatterie nicht, wenn Sie das Fahrzeug von unten anheben. Achten Sie bei der Verwendung von Rettungsgeräten insbesondere darauf, dass die Bodenwanne nicht beschädigt wird. Anweisungen zum ordnungsgemäßen Anheben des Fahrzeugs finden Sie unter Anheben des Fahrzeugs auf Seite 22. -
Seite 8: Gleichspannungswandler Und Front-Anschlusskasten
GLEICHSPANNUNGSWANDLER UND FRONT-ANSCHLUSSKASTEN GLEICHSPANNUNGSWANDLER UND FRONT-ANSCHLUSSKASTEN Am Gleichspannungswandler und Front-Anschlusskasten liegt wie in rot dargestellt Hochspannung an. Der Gleichspannungswandler wandelt die Hochspannung von der Hochvoltbatterie in eine niedrige Spannung um, mit der dann die 12-Volt-Batterie von Model X geladen wird. Der Front-Anschlusskasten versorgt verschiedene Komponenten wie die Batterieheizung, den Kompressor der Klimaanlage und die Innenraumheizung mit Hochspannung. -
Seite 9: Hochvoltkabel
HOCHVOLTKABEL HOCHVOLTKABEL Hochvoltkabel sind orange dargestellt. -
Seite 10: Ladegerät
LADEGERÄT LADEGERÄT Model X hat ein Ladegerät in der linken Seitenverkleidung. Dieses Ladegerät wandelt Wechselstrom (AC) von einer Ladestation in Gleichstrom (DC) um, um die Hochvoltbatterie aufzuladen. Es leitet auch Hochspannung zur hinteren HLK-Einheit, falls vorhanden. Der Hochvolt-Anschlusskasten, der im Ladegerät integriert ist, leitet überschüssige Energie vom regenerativen Bremssystem zurück zur Hochvoltbatterie. -
Seite 11: Antriebseinheiten
ANTRIEBSEINHEITEN ANTRIEBSEINHEITEN Die hintere Antriebseinheit ist zwischen den Hinterrädern, und die vordere Antriebseinheit ist zwischen den Vorderrädern angebracht. Die unten dargestellten Antriebseinheiten wandeln die Gleichspannung der Hochvoltbatterie in einen 3-Phasen-Wechselstrom um, mit dem die Motoren die Räder antreiben. -
Seite 12: 12-V-Batterie
12-V-BATTERIE 12-V-BATTERIE Neben dem Hochvoltsystem verfügt Model X über ein Niederspannungssystem. Die 12-Volt-Batterie betreibt das SRS, die Airbags, Fensterheber, Türschlösser, den Touchscreen und die Innen- und Außenbeleuchtung. Der Gleichstromwandler des Hochvoltsystems versorgt die 12-Volt-Batterie mit Leistung, um Niederspannungsfunktionen zu unterstützen, und die 12-Volt-Batterie versorgt die Hochvoltschütze mit Energie, damit Hochvoltstrom aus der Hochvoltbatterie fließen kann. -
Seite 13: Stabilisieren Des Fahrzeugs
SICHERN ALLER VIER RÄDER SCHALTEN IN DIE PARKSTELLUNG SICHERN ALLER VIER RÄDER Model X ist leise. Gehen Sie daher nie davon aus, dass es Fahrer können eine Einstellung wählen, die bestimmt, ob Model X ausgeschaltet ist. Ein leichtes Drücken des Fahrpedals kann „kriecht“, wenn ein Gang eingelegt ist. -
Seite 14: Deaktivierung Des Hochvoltsystems
NOTFALL-KABELSATZ IM VORDEREN KOFFERRAUM NOTFALL-KABELSATZ IM VORDEREN KOFFERRAUM Der Notfall-Kabelsatz für Ersthelfer im vorderen Kofferraum besteht aus 2 Niederspannungsleitungen. Das Durchtrennen dieses Kabelsatzes schaltet das Hochvoltsystem außerhalb der Hochvoltbatterie aus und deaktiviert die SRS- und Airbag-Komponenten. Anweisungen finden Sie unter Durchtrennen des Notfall-Kabelsatzes im vorderen Kofferraum auf Seite 14. -
Seite 15: Durchtrennen Des Notfall-Kabelsatzes Im Vorderen Kofferraum
DURCHTRENNEN DES NOTFALL-KABELSATZES IM VORDEREN KOFFERRAUM 3. Durchtrennen Sie den Notfall-Kabelsatz an zwei Stellen. DURCHTRENNEN DES NOTFALL-KABELSATZES IM VORDEREN KOFFERRAUM Durchtrennen Sie den Notfall-Kabelsatz an zwei Stellen, und entfernen Sie ein komplettes Stück. Dadurch wird das Risiko verhindert, dass die durchtrennten Kabel versehentlich wieder eine Verbindung herstellen. -
Seite 16: Airbags Und Komponenten
AIRBAGS AIRBAGS Die Airbags befinden sich ungefähr in den dargestellten Bereichen. Die Airbag-Warninformationen sind auf die Sonnenblenden aufgedruckt. 1. Knie-Airbags 2. Front-Airbags 3. Kopf-Airbags 4. Sitzmontierte Seiten-Airbags 5. Türmontierte (Kopf-) Airbags Warnung: Die SRS-Steuereinheit verfügt über eine Ersatzstromversorgung mit einer Entladezeit von ca. zehn Sekunden. Berühren Sie die SRS-Steuereinheit erst 10 Sekunden nachdem ein Airbag oder Gurtstraffer ausgelöst wurde. -
Seite 17: Airbag-Füllzylinder
AIRBAG-FÜLLZYLINDER AIRBAG-FÜLLZYLINDER Die Airbag-Füllzylinder befinden sich in den A-Säulen und in den Falcon Door Flügeltüren, wie rot skizziert dargestellt. Warnung: Die SRS-Steuereinheit verfügt über eine Ersatzstromversorgung mit einer Entladezeit von ca. zehn Sekunden. Berühren Sie die SRS-Steuereinheit erst 10 Sekunden nachdem ein Airbag oder Gurtstraffer ausgelöst wurde. -
Seite 18: Gurtstraffer
GURTSTRAFFER GURTSTRAFFER Die Gurtstraffer befinden sich wie rot skizziert an der Unterseite der B-Säulen. Warnung: Die SRS-Steuereinheit verfügt über eine Ersatzstromversorgung mit einer Entladezeit von ca. zehn Sekunden. Berühren Sie die SRS-Steuereinheit erst 10 Sekunden nachdem ein Airbag oder Gurtstraffer ausgelöst wurde. Airbags und Komponenten... -
Seite 19: Verstärkungen
VERSTÄRKUNGEN UND ULTRAHOCHFESTER STAHL VERSTÄRKUNGEN UND ULTRAHOCHFESTER STAHL Model X ist stark verstärkt, um Insassen zu schützen. Die A-Säulen und B-Säulen sind aus Bor-Stahl hergestellt. Die B-Säule ist zusätzlich mit einem 980 Dualphasenstahlrohr verstärkt, das von der Dachschiene bis knapp unter den Verschließbügel verläuft. Um diese Bereiche zu schneiden oder zu verkleinern, müssen geeignete Werkzeuge verwendet werden. -
Seite 20: Bereiche, Die Nicht Durchtrennt Werden Dürfen
BEREICHE, DIE NICHT DURCHTRENNT WERDEN DÜRFEN BEREICHE, DIE NICHT DURCHTRENNT WERDEN DÜRFEN Model X hat Bereiche, die aufgrund von Hochspannung, Gasfedern, SRS-Komponenten, Airbags oder anderen Gefahren nicht durchtrennt werden dürfen. Durchtrennen oder drücken Sie diese Bereiche niemals. Dies kann schwere oder sogar tödliche Verletzungen nach sich ziehen. -
Seite 21: Rettungsmaßnahmen
VOLLSTÄNDIG ODER TEILWEISE EINGETAUCHTE FAHRZEUGE VOLLSTÄNDIG ODER TEILWEISE EINGETAUCHTE DRÜCKEN AUF DIE BODENPLATTE FAHRZEUGE Die Hochvoltbatterie befindet sich unter der Bodenplatte. Drücken Sie die Bodenplatte von Model X niemals von innen nach Gehen Sie mit einem eingetauchten Model X wie mit jedem unten. -
Seite 22: Brandbekämpfung
BRANDBEKÄMPFUNG Warnung: Wenn es zu einem Brand kommt, gehen Sie davon BRANDBEKÄMPFUNG aus, dass das Fahrzeug unter Strom steht, und BERÜHREN SIE KEINEN Teil des Fahrzeugs. Tragen Sie immer eine komplette Löschen Sie kleine Brände, bei denen die Hochvoltbatterie nicht persönliche Schutzausrüstung einschließlich Atemschutzgerät. -
Seite 23: Anheben Des Fahrzeugs
HEBEBEREICHE HEBEBEREICHE Die Hochvoltbatterie befindet sich unter der Bodenplatte. Ein großer Teil des Unterwagens dient als Gehäuse für die Hochvoltbatterie. Verwenden Sie beim Anheben oder Aufbocken nur die vorgesehenen, grün dargestellten Hebebereiche. Warnung: VERWENDEN SIE DEN HOCHVOLTBATTERIEBEREICH NICHT, UM MODEL X ANZUHEBEN ODER ZU STABILISIEREN. Geeignete Hebebereiche Stabilisierungspunkte zur seitlichen Lagerung von Model X Hochvoltbatterie... -
Seite 24: Öffnen Des Fahrzeugs
VERWENDEN DES SCHLÜSSELS VERWENDEN DES SCHLÜSSELS ÖFFNEN DER TÜREN MIT STROM Verwenden Sie die Schlüsseltasten wie unten dargestellt. Um die Türen von Model X von außen mit vorhandener 12-Volt- Stromversorgung zu öffnen, drücken Sie die Außengriffe. ÖFFNEN DER TÜREN OHNE STROM Um die Vordertüren von innen bei Model X zu öffnen, ziehen Sie den Griff zu sich. -
Seite 25: Öffnen Der Falcon Door Flügeltüren Mit Strom
ÖFFNEN DER FALCON DOOR FLÜGELTÜREN MIT STROM ÖFFNEN DER FALCON DOOR FLÜGELTÜREN MIT ÖFFNEN DER FALCON DOOR FLÜGELTÜREN STROM OHNE STROM Um die Falcon Door Flügeltüren von innen bei Model X zu öffnen, Ohne 12-Volt-Versorgung können die Falcon Door Flügeltüren nur wenn die 12-Volt-Versorgung eingeschaltet ist, drücken Sie die von der Innenseite des Fahrzeugs geöffnet werden. -
Seite 26: Entfernen Der Falcon Door Flügeltüren
ENTFERNEN DER FALCON DOOR FLÜGELTÜREN ENTFERNEN DER FALCON DOOR FLÜGELTÜREN Die Falcon Door Flügeltüren öffnen sich über dem Fahrzeug. Bei einer schweren Beschädigung müssen Sie die Türen möglicherweise aus dem Fahrzeug schneiden oder hebeln. Die Positionen der Scharniere und Verriegelungen sind rot dargestellt. Öffnen des Fahrzeugs... -
Seite 27: Hochspannungsfedern
HOCHSPANNUNGSFEDERN HOCHSPANNUNGSFEDERN Die Falcon Door Flügeltüren sind mit Hochspannungsfedern ausgestattet, die das normale Öffnen der Türen unterstützen. Diese Federn können dazu führen, dass Teile der Tür schnell angehoben werden, wenn das Türgewicht beim Entfernen der Türen reduziert wird. Halten Sie sich fern vom oberen Dachabschnitt der Tür, während Sie eine Tür bei Model X entfernen. -
Seite 28: Öffnen Der Haube
ÖFFNEN DER HAUBE Model X hat keinen herkömmlichen Verbrennungsmotor. Deswegen wird der Bereich, in dem normalerweise der Motor untergebracht ist, als zusätzlicher Laderaum verwendet. Tesla nennt diesen Bereich „vorderen Kofferraum“. Gehen Sie beim Öffnen der Haube anhand eines der folgenden Verfahren vor: •... - Seite 29 ÖFFNEN DER HAUBE • Ziehen Sie den Entriegelungszug in der Abschleppvorrichtung am vorderen Stoßfänger. Sie müssen zuerst die Abschlepphakenabdeckung lösen, um die Bänder freizulegen, und dann an den Bändern A und B in alphabetischer Reihenfolge A ziehen, um die primäre und sekundäre Verriegelung zu öffnen.
-
Seite 30: Öffnen Des Kofferraums
ÖFFNEN DES KOFFERRAUMS ÖFFNEN DES KOFFERRAUMS Gehen Sie beim Öffnen des Kofferraums anhand eines der folgenden Verfahren vor: • Berühren Sie KOFFERRAUM im Fenster FAHRZEUG am Touchscreen. • Doppelklicken Sie auf die Kofferraumtaste am Schlüssel. • Drücken Sie den Schalter unter dem Außengriff an der Heckklappe. -
Seite 31: Hochvoltetiketten
BEISPIEL EINES HOCHVOLTETIKETTS BEISPIEL EINES HOCHVOLTETIKETTS Ein Beispiel eines auf einer Hochvoltkomponente angebrachten Etiketts finden Sie unten. Warnung: Nicht alle Hochvoltkomponenten sind durch Etiketten gekennzeichnet. Tragen Sie beim Schneiden von Model X immer eine geeignete persönliche Schutzausrüstung (PPE). Die Nichtbeachtung dieser Anweisungen kann schwere Verletzungen oder den Tod zur Folge haben. - Seite 32 INDEX Hochvoltkomponenten (Fortsetzung) Anschlusskasten, vorne Airbag-Füllzylinder Antriebseinheiten Airbags Gleichspannungswandler Anschlusskasten, vorne Kabel Antriebseinheiten Ladegerät Aufbocken des Fahrzeugs Überblick Batterie Identifizierung des Fahrzeugs 12 V Hochvolt Bereiche, die nicht durchtrennt werden dürfen Bodenplatten, drücken Kabel, Hochvolt Brandbekämpfung Kennzeichnung Brände Kofferraum, Öffnen Dämpfe Ladegerät Eingetauchte Fahrzeuge...
