Pilz PNOZ X3.2 Betriebsanleitung Seite 5

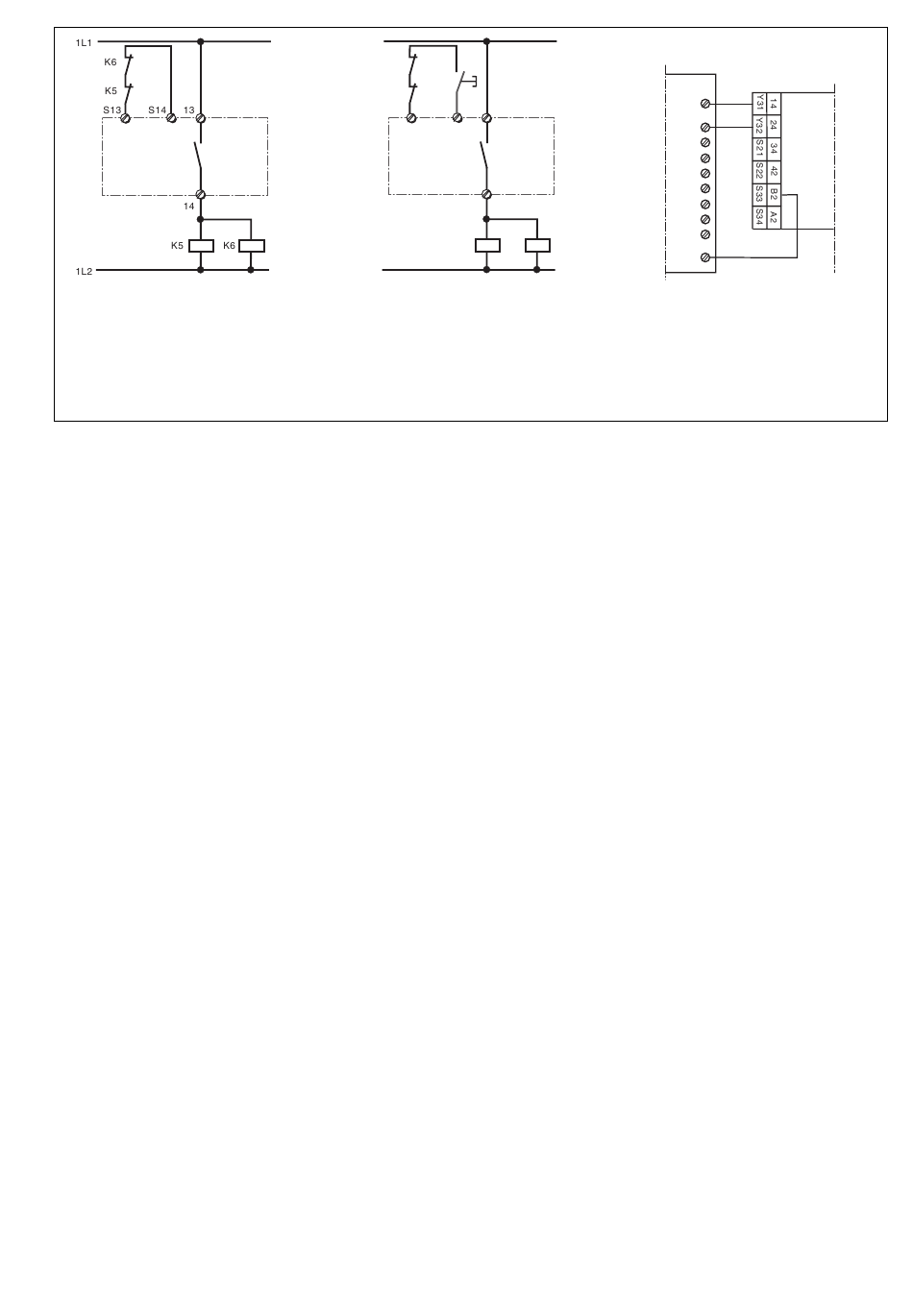

Fig. 8:Anschlußbeispiel für externe Schütze,
einkanalig, automatischer Start/Connection
example for external contactors/relays,
single-channel, automatic reset/
Branchement contacteurs externes,
commande par 1 canal, validation
automatique
Fehler - Störungen
• Erdschluß bei PNOZ X3.2
- Betrieb mit Wechselspannung: Die
Versorgungsspannung bricht zusam-
men und die Sicherheitskontakte
werden geöffnet.
- Betrieb mit Gleichspannung: Eine
elektronische Sicherung bewirkt das
Öffnen der Ausgangskontakte bei
Fehlströmen. Nach Wegfall der
Störungsursache und Abschalten der
Versorgungsspannung für ca. 1 min ist
das Gerät wieder betriebsbereit.
• Fehlfunktionen der Kontakte: Bei ver-
schweißten Kontakten ist nach Öffnen des
Eingangskreises keine neue Aktivierung
möglich.
• LED "Power" leuchtet nicht: Kurzschluß
oder Versorgungsspannung fehlt
1L1
K6
S3
K5
S33 S34 13
14
K5 K6
1L2
Fig. 9: wie Fig. 8 mit überwachtem Start/like
Fig. 8 with monitored reset/comme Fig. 8
avec surveillance du poussoir de validation
Faults
• Earth fault on PNOZ X3.2
- AC operation: The supply voltage fails
and the safety contacts are opened.
- DC operation: An electronic fuse causes
the output contacts to open in the case
of fault currents. Once the cause of the
fault has been removed and operating
voltage is switched off for approx. 1
minute, the unit will be ready for
operation.
• Contact failure: In the case of welded
contacts, no further activation is possible
following an opening of the input circuit.
• LED "Power" is not illuminated if short-
circuit or the supply voltage is lost.
- 5 -
SPS
+ 24V
PNOZ X3
E0.0
E0.1
E0.2
E0.3
A0.0
A0.1
A0.2
A0.3
0V
Fig. 10: Anschlußbeispiel für Halbleiteraus-
gang/Connection of semiconductor output/
Câblage de la sortie statique
Erreurs - Défaillances
• Défaut de masse du PNOZ X3.2
- AC: la tension d'alimentation s'effondre
et les contacts desortie s'ouvrent.
- DC: un fusible électronique ouvre les
contacts de sortie en cas de courants de
fuite. Une fois la cause du défaut
éliminée et la tension d'alimentation
coupée pour environ 1 minute, l'appareil
est à nouveau prêt à fonctionner.
• Défaut de fonctionnement des contacts de
sortie: en cas de soudage d'un contact
lors de l'ouverture du circuit d'entrée, un
nouvel réarmement est impossible.
• LED "Power" éteinte: tension
d'alimentation non présente ou court-
circuit interne.
