Pilz PNOZ X3.2 Betriebsanleitung Seite 4

ausgang: +24 V DC an Klemme Y31 und
0 V an Klemme B2 anschließen, zusätzlich
0 V der SPS mit B2 verbinden
Die Sicherheitskontakte sind aktiviert (ge-
schlossen) und der Hilfskontakt 41-42 ist ge-
öffnet. Die Statusanzeige für "CH.1", "CH.2"
leuchten. Das Gerät ist betriebsbereit. Wird
der Eingangskreis geöffnet, öffnen die
Sicherheitskontakte 13-14/23-24/33-34 und
der Hilfskontakt 41-42 schließt. Die Status-
anzeige erlischt.
Wieder aktivieren
• Eingangskreis schließen.
• Bei manuellem Start mit Überwachung
Taster zwischen S33 und S34 betätigen.
Die Statusanzeigen leuchten wieder, der
Eingangskreis ist aktiviert.
Anwendung

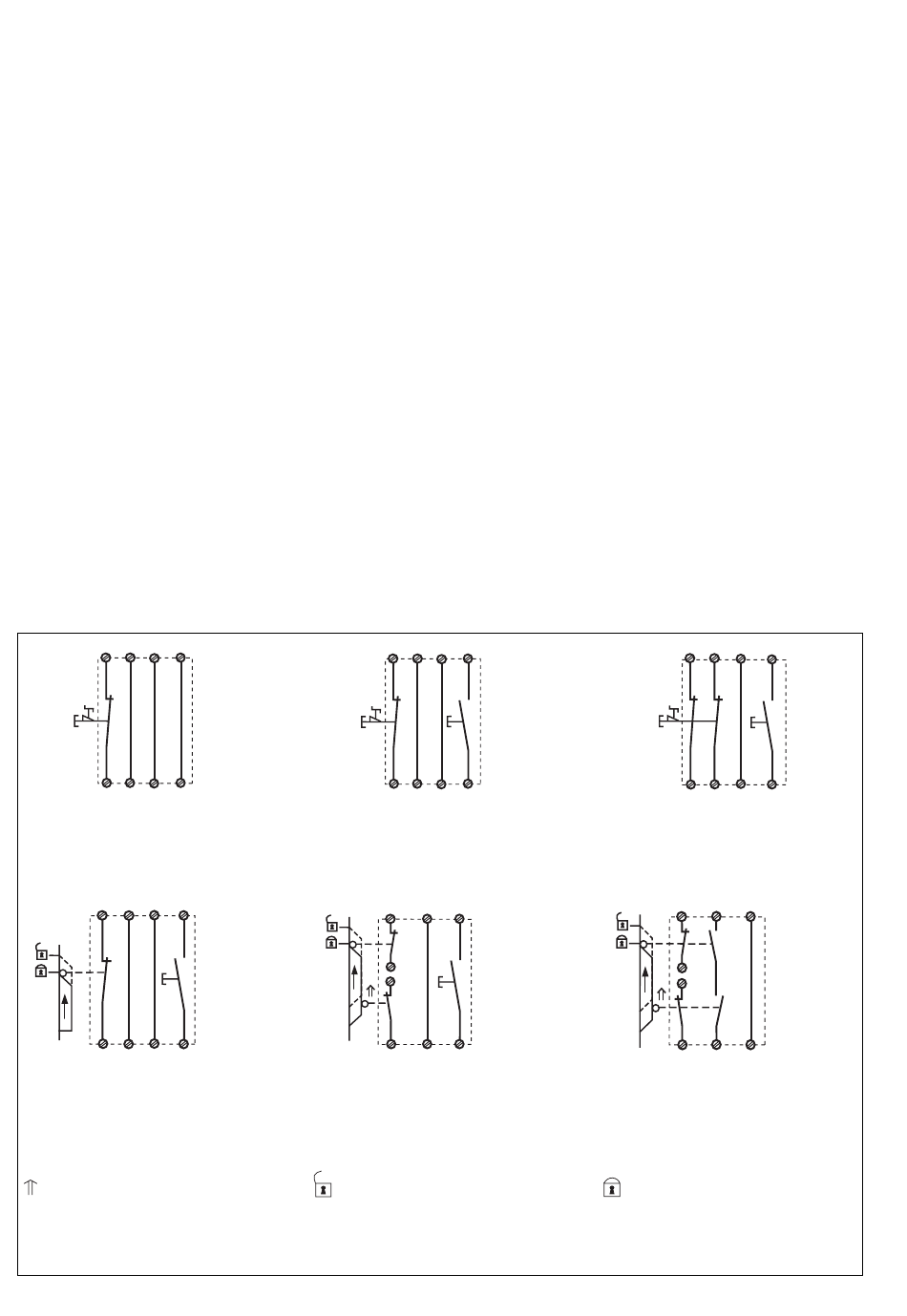

In Fig. 2 ... Fig. 10 sind Anschlußbeispiele für
NOT-AUS-Beschaltung mit automatischem
und überwachtem Start, Schutztüran-
steuerungen sowie Kontaktvervielfachung
durch externe Schütze dargestellt.
Bitte beachten Sie:
• Fig. 2 und 7: Das Gerät startet bei Span-
nungsausfall und -wiederkehr auto-
matisch. Verhindern Sie einen unerwar-
teten Wiederanlauf durch externe
Schaltungsmaßnahmen.
• Fig. 2 und 7: keine Verbindung S33-S34
• Fig. 3, 4 und 5, 6:
keine Verbindung S13-S14
• Fig. 7: Automatischer Start bei Schutztür-
steuerung: Das Gerät ist bei geöffneter
Schutztür über den Startkreis S13-S14 start-
bereit. Nach Schließen der Eingangskreise
S11-S12, S21-S22 und S31-S32 werden die
Sicherheitskontakte geschlossen.
S11 S31 S21
S13
S1
S12 S32 S14
S22
Fig. 2: Eingangskreis einkanalig, automat.
Start/Single-channel input circuit, automatic
reset/Commande par 1 canal, validation
automatique
S11 S21 S33
S31
S1
S3
S22 S32 S34
S12
Fig. 5: Schutztürsteuerung einkanalig,
überwachter Start/Single-channel safety
gate control, monitored reset/Commande par
1 canal, surveillance du poussoir de
validation
betätigtes Element/Switch
activated/élément actionné
S1/S2: NOT-AUS- bzw. Schutztürschalter/Emergency Stop Button, Safety Gate Limit Switch/Poussoir AU, détecteurs de position
S3: Starttaster/Reset button/Poussoir de réarmement
output: Connect +24 V DC to terminals
Y31 and 0 V DC to B2, additionally
connect 0 V of the PLC to B2.
The safety contacts are activated (closed)
and the auxiliary contact (41-42) is open. The
status indicators "CH.1"and "CH.2" are
illuminated. The unit is ready for operation. If
the input circuit is opened, the safety
contacts 13-14/23-24, 33-34 open and the
auxiliary contact 41-42 closes. The status
indicator goes out.
Reactivation
• Close the input circuit.
• For manual reset with monitoring, press
the button between S33-S34.
The status indicators illuminate once more,
the input circuit is activated.
Application
In Fig. 2 ... Fig. 10 are connection examples
for Emergency Stop wiring with automatic
and monitored reset. Safety gate controls
as well as contact expansion via external
contactors.
• Fig. 2 and 7: the device starts auto-
matically after loss of power. You should
prevent an unintended start-up by using
external circuitry measures.
• Fig. 2 and 7: S33-S34 not connected
• Fig 3, 4 and 5, 6: S13-S14 not connected
• Fig. 7: Automatic reset with safety gate
control: with the safety gate open the unit
is ready for operation via reset circuit S13-
S14. After closing the safety input circuit
S11-S12, S21, S22 and S31-S32 the
safety contacts will close.
S11 S31 S21
S33
S1
S3
S12 S32 S22 S34
Fig. 3: Eingangskreis einkanalig, überwach-
ter Start/Single-channel input circuit,
monitored reset/Commande par 1 canal,
surveillance du poussoir de validation
S21 S11 S33
S1
S22
S3
S31
S2
S32
S12 S34
Fig. 6: Schutztürsteuerung zweinkanalig,
überwachter Start/Two-channel safety gate
control, monitored reset/Surveillance de
protecteur, commande par 2 canaux,
surveillance du poussoir de validation
Tür nicht geschlossen/Gate open/
porte ouverte
- 4 -
à la borne B2, relier également le 0 V de
l'API à B2.
Les contacts de sécurité se ferment et le
contact d'information 41-42 s'ouvre. Les
LEDs "CH.1"et "CH.2" sont allumées.
L'appareil est prêt à fonctionner.
Si le circuit d'entrée est ouvert, les contacts
de sécurité retombent et le contact
d'information 41-42 se ferme. Les LEDs
s'éteignent.
Remise en route :
• fermer le circuit d'entrée
• en cas de surveillance du circuit de
réarmement, appuyer le poussoir de
validation S33-S34.
Les LEDs sont à nouveau allumées. Les
contacts de sortie sont fermées.
Utilisation
Les figures 2 à 10 représentent les différents
câblages possibles du PNOZ X3.2 à savoir :
poussoir AU avec réarmement automatique
ou auto-côntrolé, interrupteurs de position et
augmentation du nombre des contacts de
sécurité par contacteurs externes.
• Fig. 2 et 7: l'appareil se réarme
automatiquement après une coupure et
une remise sous tension. Evitez tout
risque de redémarrage par un câblage
externe approprié.
• Fig. 2 et 7: pas de câblage sur S33-S34
• Fig. 3, 4 et 5, 6:
pas de câblage sur S13-S14
• Fig. 7: Réarmement automatique en cas
de surveillance protecteur: lorsque le
protecteur est ouvert, le circuit S13-S14
se ferme et le relais est prêt à fonctionner.
Dès la fermeture des canaux d'entrée
S11-S12, S21-S22 et S31-S32, les
contacts de sortie du relais se ferment.
S11 S33
S21 S31
S1
S3
S22 S32 S12 S34
Fig. 4: Eingangskreis zweikanalig, überwach-
ter Start/Two-channel input circuit, monitored
reset/ Commande par 2 canaux, surveillance
du poussoir de validation
S21 S13 S11
S1
S22
S31
S2
S32 S12
S14
Fig. 7: Schutztürsteuerung zweikanalig,
automatischer Start/Two- channel safety
gate control, automatic reset/Surveillance de
protecteur, commande par 2 canaux,
validation automatique
Tür geschlossen/Gate closed/
porte fermée
