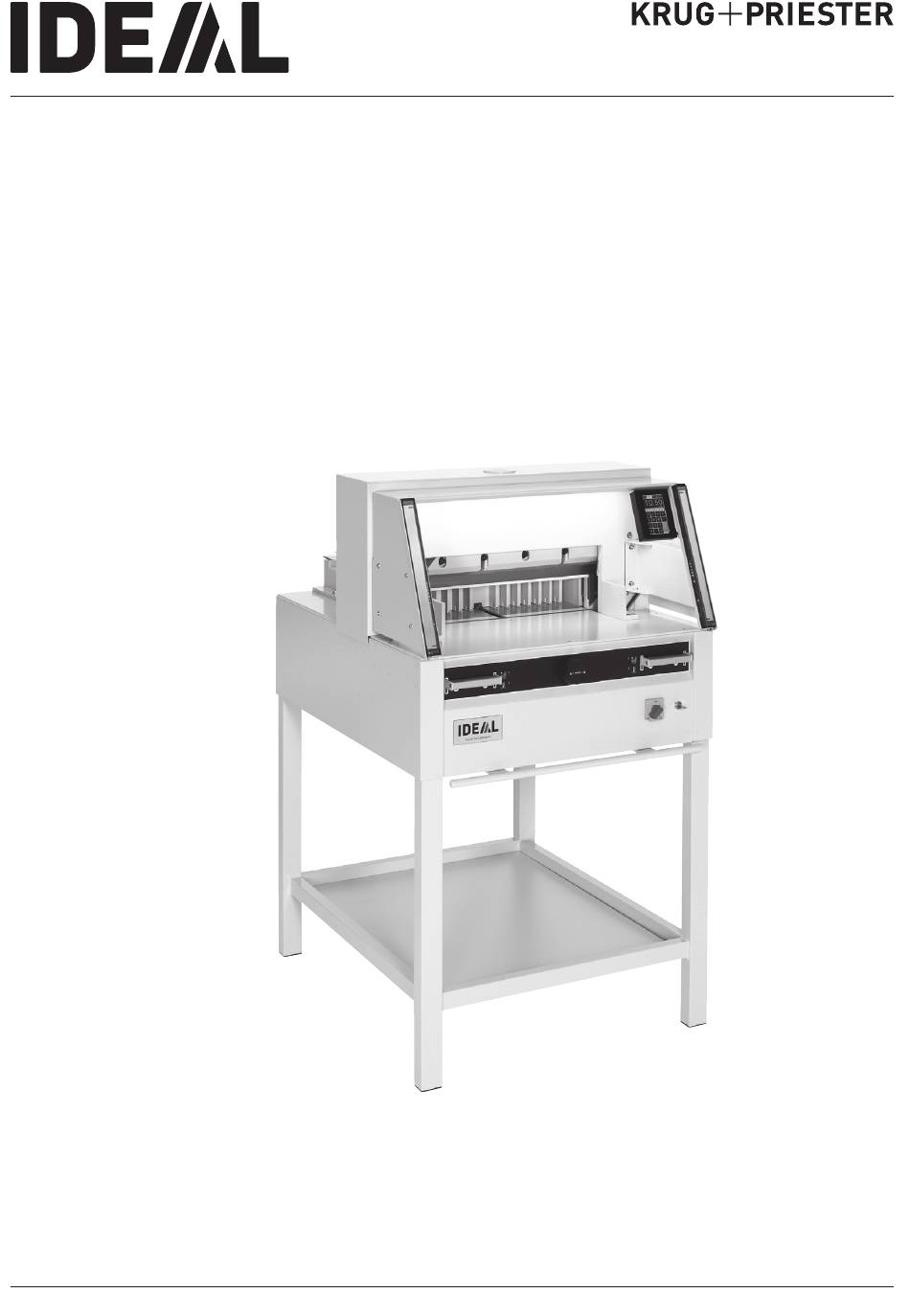

- Seite 1 Stapelschneider Betriebsanleitung IDEAL 4860 IDEAL 5260 IDEAL 6660 IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 2 Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemäßer Gebrauch Bedienelemente Aufstellen Inbetriebnahme Bedienung Messer- und Schnittleistenwechsel Wartung und Pflege Jährliche Wartung / Sicherheitsüberprüfung Mögliche Störungen Zubehör Technische Daten EG-Konformitätserklärung IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 3 Keine Bedienung durch Kinder! Nicht unter das Messer fassen! Messer nie lose liegen lassen! Messer nur mit Messerwechselvorrichtung oder im Messertransportkasten befördern! (siehe Seite 29 und 31). Warnung! Verletzungsgefahr! Keine harten und splitternden Materialien schneiden! IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 4 Spraydosen mit entzündbaren Stoffen benutzen! Keine entzündbaren Reinigungsmittel verwenden. Bestimmungsgemäßer Gebrauch Diese Maschine ist zum Schneiden von Papierstapeln auf ein bestimmtes Maß vorgesehen. Diese Maschine ist nur für "Einmann-Bedienung"! Achtung! Heftklammern oder ähnliches beschädigen das Schneidmesser. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 5 Zweihandauslösung Vorpressung und Schnittauslösung Überlastschutz (Messerantrieb/Pressung/ Rückanschlagsteuerung) Rückanschlagsteuerung Hauptschalter Handrad zur Rückanschlagverstellung Schlüsselschalter Rückanschlag Seitenanschlag links und rechts Vor Servicearbeiten und Abnahme von Verkleidungen Netzstecker ziehen! Messer- und Schnittleistenwechsel nur bei abgeschaltetem Hauptschalter! IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 6 Sicherheitshinweise Gefahrbringende Maschinenteile sind durch Verkleidungen (A) abgedeckt! Kein Betreiben der Maschine ohne die folgenden Sicherheitseinrichtungen: • fest verschraubte Haube hinten (A) • und Verkleidungen (B) IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 7 Sicherheitshinweise Die für Personen gefahrbringende Schneidbewegung ist durch eine • Zweihandauslösung (A) • und eine Sicherheitslichtschranke (B) abgesichert Netzkabel vor Hitze, Öl und scharfen Kanten schützen! IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 8 Sicherheitshinweise Erforderliche Netzabsicherung! 230V / 10A min 115V / 15A min Freier Zugang zum Netzanschluß! Bei längerer Nichtbenutzung abschalten. (Hauptschalter auf "0"). IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 9 Sicherheitshinweise Warnung! Das Messer muß immer durch den Preßbalken abgedeckt sein! Pressung Messer IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 10 Untergestell von der Holzpalette stellen. Maschine mit 4 kräftigen Personen von der Holzpalette heben und auf das Untergestell setzen. Mit 4 Befestigungsschrauben (A) sichern. Ablagebrett (B) in Untergestell einlegen. (Montageteile und Werkzeug sind im Werkzeugsatz (C). IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 11 Aufstellen Die Werkzeuge können hinten im Werkzeughalter platziert werden. Schnittleisten (A) können im Werkzeughalter platziert werden. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 12 Aufstellen / Inbetriebnahme Als Zubehör sind zwei Seitentische (A) lieferbar (Nr. 9000 528). Inbetriebnahme Stecker in Steckdose. Maschine sollte an einer separaten Steckdose angeschlossen sein. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 13 • Die Schnittauslösung darf nur bei gleichzeitiger Zweihandauslösung der Betätiger erfolgen (C). • Lichtschranke: Wird der Prüfstab (E, Werkzeugsatz) in das Schutzfeld (D) gehalten, muss ein ausgelöster Arbeitstakt sofort abbrechen. Es wird empfohlen ein Prüfhandbuch zu führen. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 14 Sekunden mit dem Finger auf dem Symbol erlischt die Beleuchtung. Die Maßeinstellung erfolgt manuell über das Handrad (A) oder über die Programmierung (B) des Schnittmaßes. Maß im Display der Steuerung (B) (cm oder inch). IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 15 Seitenanschlag (B) angelegt werden. Verwenden Sie den mitgelieferten Stapelwinkel (C), um den Papierstapel zu verschieben. Hinweis: Legen Sie den Papierstapel vor jedem Schneiden mithilfe des Stapelwinkels am Rückanschlag an. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 16 Beide Bedienelemente auf Schalterposition 1 nach unten drücken. Lösen der Vorpressung Eines der Bedienelemente ganz nach unten drücken und loslassen. Schaltstufe 2 Schnittauslösung mit automatischer Pressung Beide Bedienelemente ganz nach unten drücken auf Schaltposition 2 IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 17 Bedienung Schnittauslösung: Beide Bedienelemente der Zweihandauslösung (A) gleichzeitig drücken und bis zur Beendigung des Schnittes gedrückt halten. Schnittbeendigung oder Schnittunterbrechung: Beide Bedienelemente (A) der Zweihandauslösung loslassen. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 18 • Memory 3 + 4 (mm u. inch) sind keine Maße hinterlegt. In den Feldern erscheint bis zur ersten Eingabe . Danach bleiben die eingegeben Maße gespeichert. Eingegebene Maße sind nicht löschbar, können aber überschrieben werden. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 19 Das Display wird durch Antippen im Bereich Zahlenfeld wieder aktiviert. Die Maschine ( ) schaltet nach A B C D 30 Minuten in den Stromsparmodus. Die Maschine wird durch Antippen im Bereich Zahlenfeld wieder aktiviert. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 20 Markierung auf dem Schnittgut unter dem optischen Schnittandeuter ist. • Je weiter das Handrad nach rechts gedreht wird, umso schneller bewegt sich der Rückanschlag. Der Rückanschlagrücklauf ist nur im Eilbetrieb durch Drehen des Handrades nach links möglich. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 21 Maß berechnen z. B. 40 - 2 = , das berechnete Maß 38 wird angefahren. • Mit der Taste < kann jederzeit auf den manuellen Modus MAN. gewechselt werden. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 22 • START drücken • Programmodus beenden MAN. drücken. Löschen eines Programms • EDIT drücken • Mit PRG blättern bis "Lösche Prog. Nr." erscheint • Programm Nr. eingeben • Enter drücken • Enter drücken. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 23 Maß 38 blinkt . • Durch nochmaliges Drücken der Enter-Taste , wird das berechnete Maß in dem entsprechendem Schritt gespeichert. • Mit der Taste < kann jederzeit in die Programmierung EDIT gewechselt werden. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 24 • EDIT drücken • Progamm anwählen, mit Enter aufrufen. Mit Step blättern bis "Lade Schritt Nr." erscheint • Schritt z.B. 03 eingeben • Mit Enter bestätigen • Neues Maß eingeben, mit Enter abspeichern. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 25 • 1. Progammschritt eingeben z.B. Startmaß 40 cm • Mit Enter abspeichern • Auf das Kettenmaßsymbol drücken • Mit der + Taste die Anzahl der Schnitte eingeben (max. 15 Schnitte) und Kettenmaß eingeben (Schnittbreite) • Mit Enter abspeichern. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 26 Krug & Priester, D-72336 Balingen geschliffen und bezogen werden. Warnung! Verletzungsgefahr! Das Messer ist extrem scharf! Nicht ohne Messerschutz ausbauen oder transportieren! Der Messerwechsel darf nur von einer geeigneten und unterwiesenen Person durchgeführt werden! IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 27 Messer- und Schnittleistenwechsel Messerverstellschraube bis zum Anschlag nach links drehen. (Schraubendreher im Werkzeugsatz (A) oder Werkzeughalter (B). Messer durch Schnittauslösung nach unten fahren (1.) und eines der beiden Bedienelemente festhalten, dann Hauptschalter ausschalten (2.). IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 28 Verlängerungsrohr (A) (im Werkzeugsatz) gegen Uhrzeigersinn zurückdrehen, Kerbe muß mit der Position "0" übereinstimmen (B). Nur bei 4860 Rechte Messerschraube (C) herausdrehen. Den Spezialschlüssel entfernen. Hauptschalter so lange einschalten bis das Messer in oberster Stellung ist. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 29 4860 bzw. 3 Messerschrauben 5260, 6660 herausdrehen (1.) und die Griffe der Messerwechselvorrichtung (A) vorsichtig etwas lockern (2.) Das Messer nach unten entnehmen (3.). Messer in den dafür vorgesehenen Messerkasten (B) legen und festschrauben (4). IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 30 Länge durchgeschnitten sein, die Messerverstellschraube (A) eine ¼ Umdrehung nach rechts drehen. • Ist das unterste Blatt immer noch nicht durchgeschnitten, Vorgang solange wiederholen, bis das Blatt auf der ganzen Länge durchgeschnitten wird. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 31 • Auf Abstand 11 mm oder 0.43 inch achten! (B). • Messerschneide muß abgedeckt sein! (C). Warnung! Verletzungsgefahr! 11 mm 0.43 inch Austauschmesser mit aufgeschraubter Messerwechselvorrichtung (A) ganz nach oben in den Messerträger schieben (1.) und dort Griffe festdrehen (2.). IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 32 (B) zurück hängen. Nur bei 4860 Die rechte Messerschraube (A) bei heruntergefahrenem Messer leicht festschrauben. Alle Werkzeuge entfernen und Papier auf die ganze Breite des Schneidbereichs legen (1.). Hauptschalter in Position "I" bringen (2.). IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 33 (Messer darf dabei parallel nicht zu tief in die Schnittleiste eindringen). Nur bei 4860 Rechte Messerschraube (A) festdrehen. Hauptschalter in Position "I" bringen (1.), Messer fährt hoch. Alle 5 bzw. 4 Messerschrauben fest anziehen (2.). IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 34 ¼ Umdrehung bis alle Blätter durchgeschnitten sind. (Nicht zu tief, Messerverschleiß) Warnung bei Messerwechsel! Das Messer muß immer durch den Preßbalken abgedeckt sein! (Siehe Bild links unten). Pressung Messer IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 35 Kundendienst verständigen. • Maschine wieder zusammenbauen. Bei mehr als 5 Stunden Betrieb/Tag müssen die Wartungsarbeiten entsprechend öfter durchgeführt werden. = Schmierstellen an der Maschine Nr. 9000 625 Nr. 9800 933 Nr. 9001 828 IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 36 Die Durchführung und das Prüfergebnis müssen auf dem Prüfprotokoll dokumentiert werden. Es muss eine Prüfplakette an der Maschine sichtbar angebracht werden. In Deutschland ist diese Sicherheitsprüfung vorgeschrieben, in anderen Ländern wird sie von uns empfohlen. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 37 Mögliche Störungen Maschine funktioniert nicht! Netzstecker eingesteckt? Hauptschalter auf Position "I"? (A) Steuerung eingeschaltet? (B) (Schlüssel nach rechts drehen). Schnittauslösung siehe Seite 21. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 38 • Maschine blockiert. • Messer stumpf. Störung beseitigen, Sicherungsschalter (A) eindrücken. • Rückanschlag blockiert. Sicherungsschalter (C) springt raus. Störung beseitigen, Sicherungsschalter (C) eindrücken. Sicherungsschalter für: A = Messerantrieb B = Preßantrieb C = Rückanschlagantrieb IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 39 • Schnittleiste drehen oder wenden (A) • bei Bedarf Messer mit Messerverstell-schraube nachjustieren (B). (Siehe Seite 38) Schnittqualität schlecht oder Messer blockiert im Papierstapel: • Messer wechseln (C) (Siehe Seite 30 - 38). IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 40 Störungen Lichtschranke Schnitt kann nicht ausgelöst werden: • Alle Gegenstände aus dem Lichtvorhang (A) nehmen. • Sender und Empfänger haben eine Anzeige Grün = o.k. / betriebsbereit = Lichtschranke nicht frei oder Störung IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 41 Mögliche Störungen Motor läuft, Messer fährt nicht nach unten. • Sicherheitskupplung wurde aktiviert! Kundendienst verständigen! Hilft keine der vorher genannten Problemlösungen? Service Kontakt: Service • www.krug-priester.com • service@krug-priester.com IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 42 • Nr. 9000 526 6660 Fett-Tube • Nr. 9000 625 Fett-Kartusche • Nr. 9800 933 Pinsel • Nr. 9001 828 Stapelwinkel • Nr. 9000 521 Zusatztische links und rechts • Nr. 9000 528 Im Lieferumfang enthalten IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 43 5260 1126 mm mit Seitentischen (Breite) 6660 1565 mm ** mit Seitentischen (Tiefe) 6660 1220 mm *** mit Seitentischen 4860, 241 kg *** mit Seitentischen 5260, 266 kg *** mit Seitentischen 6660, 321 kg IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 44 Technische Daten Diese Maschine ist GS-geprüft und ent spricht den EG-Richtlinien 2006/42/EG und 2014/30/EG. Lärminformation: Schallmessung nach EN 13023 : 72,5 db (A) Technische Änderungen vorbehalten. IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 45 Technische Daten Das Unternehmen Krug + Priester hat folgende Zertifizierungen: • Qualitätsmanagementsystem nach DIN EN ISO 9001 • Umweltmanagementsystem nach DIN EN ISO 14001 • Energiemanagementsystem nach DIN EN ISO 50001 IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 46 BS EN ISO 13857; BS EN ISO 11204; BS EN 13023; BS EN ISO 13849-1 11.02.2022 Bevollmächtigter für technische Dokumentation Datum Krug & Priester GmbH & Co. KG Simon-Schweitzer-Str. 34 D-72336 Balingen (Germany) Daniel Priester - Geschäftsführer - IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 47 Notizen: IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
- Seite 48 Made in Germany Krug & Priester GmbH & Co. KG Simon-Schweitzer-Str. 34 D-72336 Balingen (Germany) www.krug-priester.com IDEAL 4860-6660 DE 9700222 9700164 08-2022 20250107zm...
