Stapelschneider
DE
Betriebsanleitung
IDEAL 4860
IDEAL 5260
IDEAL 6660
www.ideal.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Krug+Priester IDEAL 4860

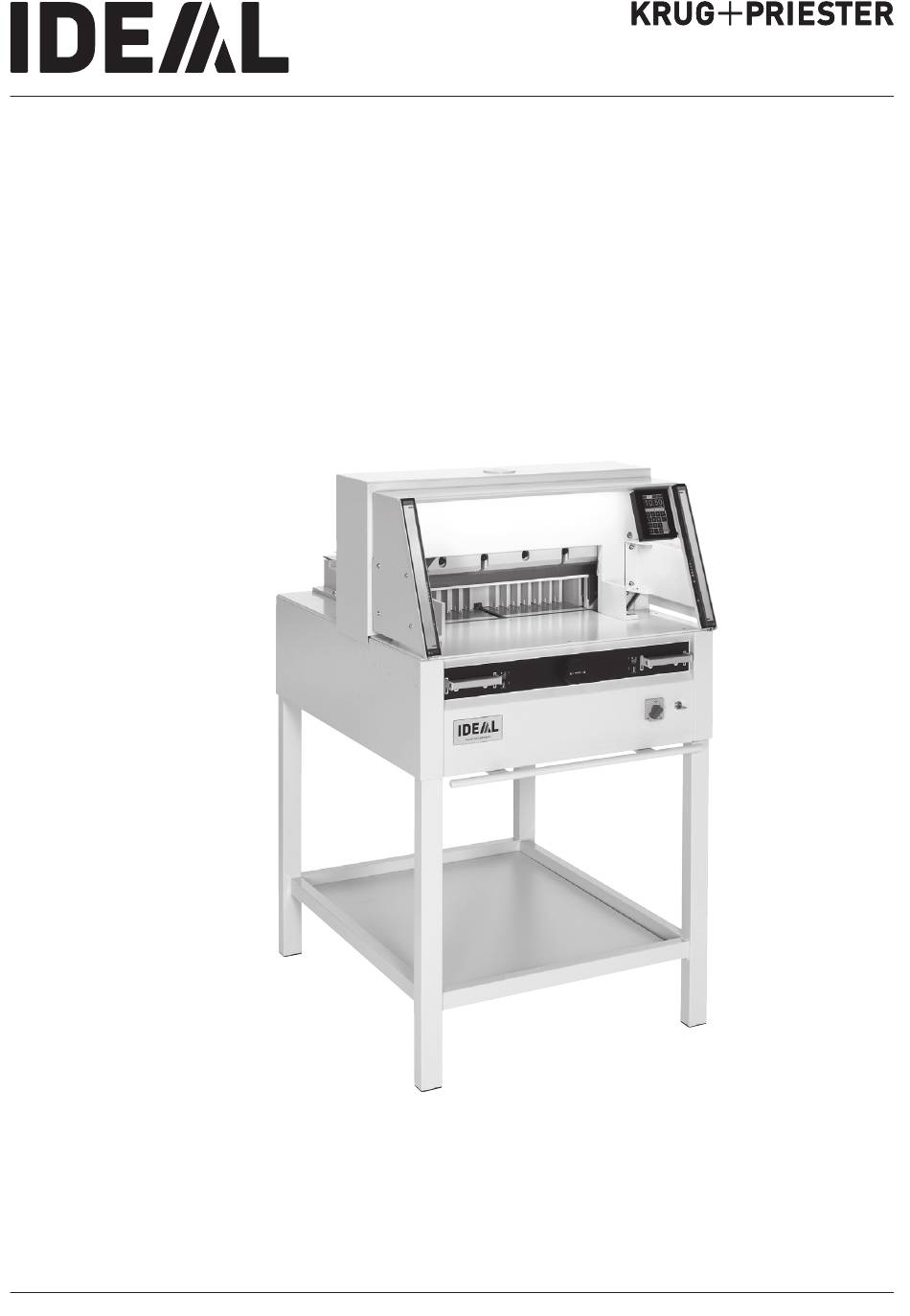

  • Seite 1 Stapelschneider Betriebsanleitung IDEAL 4860 IDEAL 5260 IDEAL 6660 www.ideal.de...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemäßer Gebrauch Bedienelemente Aufstellen Inbetriebnahme Bedienung Messer- und Schnittleistenwechsel Wartung und Pflege Jährliche Wartung / Sicherheitsüberprüfung Mögliche Störungen Zubehör Technische Daten EG-Konformitätserklärung - 2 -...
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Bitte lesen Sie vor Inbetriebnahme der Maschine unbedingt diese Betriebsanleitung und beachten Sie die Sicherheitshinweise. Die Betriebsanleitung muß jederzeit verfügbar sein. Keine Bedienung durch Kinder! Nicht unter das Messer fassen! Messer nie lose liegen lassen! Messer nur mit Messerwechselvorrichtung oder im Messertransportkasten befördern! (siehe Seite 29 und 31).
  • Seite 4: Bestimmungsgemäßer Gebrauch

    Sicherheitshinweise / Bestimmungsgemäßer Gebrauch In der Nähe der Schneidemaschine keine Spraydosen mit entzündbaren Stoffen benutzen! Keine entzündbaren Reinigungsmittel verwenden. Bestimmungsgemäßer Gebrauch Diese Maschine ist zum Schneiden von Papierstapeln auf ein bestimmtes Maß vorgesehen. Diese Maschine ist nur für "Einmann-Bedienung"! Achtung! Heftklammern oder ähnliches beschädigen das Schneidmesser.
  • Seite 5: Bedienelemente

    Sicherheitshinweise / Bedienelemente Bedienelemente Zweihandauslösung Vorpressung und Schnittauslösung Überlastschutz (Messerantrieb/Pressung/ Rückanschlagsteuerung) Rückanschlagsteuerung Hauptschalter Handrad zur Rückanschlagverstellung Schlüsselschalter Rückanschlag Seitenanschlag links und rechts Vor Servicearbeiten und Abnahme von Verkleidungen Netzstecker ziehen! Messer- und Schnittleistenwechsel nur bei abgeschaltetem Hauptschalter! - 5 -...
  • Seite 6 Sicherheitshinweise Gefahrbringende Maschinenteile sind durch Verkleidungen (A) abgedeckt! Kein Betreiben der Maschine ohne die folgenden Sicherheitseinrichtungen: • fest verschraubte Haube hinten (A) • und Verkleidungen (B) - 6 -...
  • Seite 7 Sicherheitshinweise Die für Personen gefahrbringende Schneidbewegung ist durch eine • Zweihandauslösung (A) • und eine Sicherheitslichtschranke (B) abgesichert Netzkabel vor Hitze, Öl und scharfen Kanten schützen! - 7 -...
  • Seite 8 Sicherheitshinweise Erforderliche Netzabsicherung! 230V / 10A min 115V / 15A min Freier Zugang zum Netzanschluß! Bei längerer Nichtbenutzung abschalten. (Hauptschalter auf "0"). - 8 -...
  • Seite 9 Sicherheitshinweise Warnung! Das Messer muß immer durch den Preßbalken abgedeckt sein! Pressung Messer - 9 -...
  • Seite 10: Aufstellen

    Aufstellen Untergestell von der Holzpalette stellen. Maschine mit 4 kräftigen Personen von der Holzpalette heben und auf das Untergestell setzen. Mit 4 Befestigungsschrauben (A) sichern. Ablagebrett (B) in Untergestell einlegen. (Montageteile und Werkzeug sind im Werkzeugsatz (C). - 10 -...
  • Seite 11 Aufstellen Die Werkzeuge können hinten im Werkzeughalter platziert werden. Schnittleisten (A) können im Werkzeughalter platziert werden. - 11 -...
  • Seite 12: Inbetriebnahme

    Aufstellen / Inbetriebnahme Als Zubehör sind zwei Seitentische (A) lieferbar (Nr. 9000 528). Inbetriebnahme Stecker in Steckdose. Maschine sollte an einer separaten Steckdose angeschlossen sein. - 12 -...
  • Seite 13 Inbetriebnahme Mit der Maschine darf erst gearbeitet werden, wenn die Betriebsanleitung und die Sicherheitshinweise verstanden wurden. Sicherheitseinrichtungen vor jedem Arbeitsbeginn auf Vollständigkeit und Funktion prüfen. • Alle Verkleidungen müssen angebracht sein (A). • Lichtschranke muss montiert sein. (B) • Die Schnittauslösung darf nur bei gleichzeitiger Zweihandauslösung der Betätiger erfolgen (C).
  • Seite 14 Inbetriebnahme Hauptschalter auf Position "I" (A) Schlüssel für Steuerung einstecken und nach rechts drehen (B). Die Maschine ist betriebsbereit. START drücken (C). (Referenzpunkt wird angefahren). Die Maschine hat eine LED - Beleuchtung (D) im Arbeitsbereich. Die LED - Taste (E) hat 4 Schaltstufen drücken ...
  • Seite 15: Bedienung

    Bedienung Schnittanzeige durch optischen Lichtstrahl (A) (Messer schneidet an der vorderen Kante (B) des Lichtstrahls, nur verwenden wenn kein genaues Maß geschnitten werden soll). Papieranlage am Rückanschlag (A) und Seitenanschlag links oder rechts (B). Zum Verschieben von Papierstapeln, den mitgelieferten Stapelwinkel (C) benutzen. (Zum Drehen des Papierstapels erst Rückanschlag nach vorne fahren).
  • Seite 16 Bedienung Die Pressung erfolgt beim Schneiden automatisch. Das Papier kann auch vorgepreßt werden. Vorpressung und Schnittauslösung werden durch die Bedienelemente (A) am Vordertisch ausgelöst. Der Betätiger hat 2 Schaltstufen: 1. Vorpressen 2. Automatisch Pressen und Schneiden Schaltstufe 1 Vorpressung Beide Bedienelemente auf Schalterposition 1 nach unten drücken.
  • Seite 17 Bedienung Schnittauslösung: Beide Bedienelemente der Zweihandauslösung (A) gleichzeitig drücken und bis zur Beendigung des Schnittes gedrückt halten. Schnittbeendigung oder Schnittunterbrechung: Beide Bedienelemente (A) der Zweihandauslösung loslassen. - 17 -...
  • Seite 18 Bedienung Maschine starten • Hauptschalter auf Stellung "I", Schlüssel- schalter einschalten (nach rechts drehen) Startbildschirm erscheint Es sind folgende Funktionen veränderbar: Helligkeit CM/INCH Tastenton EIN/AUS Sprache • Auf START drücken  Rückanschlag fährt nach hinten und sucht Referenzpunkt, warten bis ein Maß auf dem Display erscheint.
  • Seite 19 Bedienung Programmierung Memory 3 u. 4 Mit der Memory Taste die Memoryebene anwählen (3 oder 4). Gewünschtes Maß eingeben oder überschreiben. Taste drücken und gedrückt halten bis Signalton ertönt, das Maß ist jetzt gespeichert. Achtung! Vor der Programmierung oder Schneiden eines Maßes, überprüfen ob die richtige Maßeinheit (cm oder inch) eingestellt ist.
  • Seite 20 Bedienung Schnittauslösung Achtung! • Zum Drehen des Papierstapels erst Rückanschlag nach vorne fahren. • Die Aufwärtsbewegung des Messers nicht durch Schaltvorgänge unterbrechen. • Schnitt erst auslösen wenn Maßanzeige grün ist. • Messer muß immer oben und von Pressung überdeckt sein, Messer nicht berühren. Verletzungsgefahr.
  • Seite 21 Bedienung Auswurffunktion Wird nach der Maßeingabe anstelle START , EJECT betätigt, fährt der Rückanschlag zur Papierentnahme nach vorne und anschließend auf das im Zahlenfeld eingestellte Maß. Kettenmaßfunktion • Startmaß im Zahlenfeld eingeben. • Mit "START" Maß anfahren. • Papier an Rückanschlag schieben.
  • Seite 22 Bedienung Programmierung Diese Steuerung speichert 99 Programme mit je 99 Programmschritten. Ein Programmschritt entspricht einem eingegebenen Maß. Mit der Programm nummer und den Tasten kann zu jedem beliebigem Programmschritt gesprungen werden. Obere Ziffer im Display = Programmnummer. Untere Ziffer im Display = Programmschritt.
  • Seite 23 Bedienung Taschenrechnerfunktion im Programm • EDIT drücken • Programmnummer eingeben • 1. Programmschritt eingeben z. B. Startmaß 40 • Mit Enter abspeichern • CALC drücken, das gewünschte Maß berechnen z. B. 40 - 2 = , das  berechnete Maß 38 blinkt .
  • Seite 24 Bedienung Programmanpassung an abweichende Schnittmarken • RUN drücken  es erscheint "Lade Prog.Nr." • Programmnummer 01..99 eingeben und mit 2 x Enter 1. Schritt anfahren • Rückanschlag über Handrad auf korrekte Schnittposition verfahren • Im Display erscheint MODIFY und das Maß...
  • Seite 25 Bedienung Auswurffunktion im Programm • Wird am Anfang zuerst ein kurzes Maß z.B. 30 cm und danach ein langes Maß z.B. 40 cm geschnitten, ist es sinnvoll einen EJECT nach dem 1. Schnitt einzufügen, damit das Papier nach vorne geschoben wird. •...
  • Seite 26: Messer- Und Schnittleistenwechsel

    Messer- und Schnittleistenwechsel Läßt die Schnittqualität nach: • Schnitttiefe überprüfen (siehe Seite 38). • Schnittleiste überprüfen (siehe Seite 34). • Schneidmesser schleifen oder erneuern (siehe Seite 30 - 38). Bei Messerhöhe kleiner 83 mm / 3,29 inch kann das Messer nicht mehr nachgeschliffen werden.
  • Seite 27 Messer- und Schnittleistenwechsel Messerverstellschraube bis zum Anschlag nach links drehen. (Schraubendreher im Werkzeugsatz (A) oder Werkzeughalter (B). Messer durch Schnittauslösung nach unten fahren (1.) und eines der beiden Bedienelemente festhalten, dann Hauptschalter ausschalten (2.). - 27 -...
  • Seite 28 Messer- und Schnittleistenwechsel Die nun sichtbaren 3 Exzenter mit Spezialschlüssel und aufgestecktem Verlängerungsrohr (A) (im Werkzeugsatz) gegen Uhrzeigersinn zurückdrehen, Kerbe muß mit der Position "0" übereinstimmen (B). Nur bei 4860 Rechte Messerschraube (C) herausdrehen. Den Spezialschlüssel entfernen. Hauptschalter so lange einschalten bis das Messer in oberster Stellung ist.
  • Seite 29 Messer- und Schnittleistenwechsel Hauptschalter auf Position "0" stellen. (1.) Die beiden Messerschrauben an den Langlöchern herausdrehen (2.), Messerwechselvorrichtung (A) ansetzen und fest verschrauben (3.). Die restlichen 2 Messerschrauben 4860 bzw. 3 Messerschrauben 5260, 6660 herausdrehen (1.) und die Griffe der Messerwechselvorrichtung (A) vorsichtig etwas lockern (2.) Das Messer nach unten entnehmen (3.).
  • Seite 30 Messer- und Schnittleistenwechsel Schnittleiste mit einem kleinen Schraubendreher herausnehmen. Schnittleiste drehen, wenden oder bei Bedarf austauschen. (Die Schnittleiste kann acht mal verwendet werden). Nur Schnittleistenwechsel (ohne Messerwechsel). • Messerverstellschraube (A) bis zum Anschlag nach links drehen. (Messer schneidet sonst beim 1. Schnitt zu tief in die neue Schnittleiste).
  • Seite 31 Messer- und Schnittleistenwechsel Austauschmesser vorsichtig aus Messerkasten nehmen und mit Messerwechseleinheit verschrauben! (A). • Auf Abstand 11 mm oder 0.43 inch achten! (B). • Messerschneide muß abgedeckt sein! (C). Warnung! Verletzungsgefahr! 11 mm 0.43 inch Austauschmesser mit aufgeschraubter Messerwechselvorrichtung (A) ganz nach oben in den Messerträger schieben (1.) und dort Griffe festdrehen (2.).
  • Seite 32 Messer- und Schnittleistenwechsel 3 (bzw. 2 bei 4860) der 5 Messerschrauben leicht festschrauben (1.), Messerwechselvorichtung entfernen (2.), restliche 2 Messerschrauben leicht festschrauben (3.). Messerwechselvorrichtung in Werkzeughalter (B) zurück hängen. Nur bei 4860 Die rechte Messerschraube (A) bei heruntergefahrenem Messer leicht festschrauben.
  • Seite 33 Messer- und Schnittleistenwechsel Messer durch Schnittauslösung nach unten fahren (1.) und einen der beiden Betätiger festhalten, dann Hauptschalter auf "0" stellen (2.). Mit dem Spezialschlüssel (A) die 3 Exzenter so weit nach unten drehen, bis das gesamte Papier durchgeschnitten ist (3.). (Messer darf dabei parallel nicht zu tief in die Schnittleiste eindringen).
  • Seite 34 Messer- und Schnittleistenwechsel Zur Probe einen Papierstapel durchschneiden. Wenn das letzte Blatt oder mehrere Blätter nicht durchgeschnitten sind, die Messertiefgangsverstellung (A) nach rechts drehen, schrittweise immer eine ¼ Umdrehung bis alle Blätter durchgeschnitten sind. (Nicht zu tief, Messerverschleiß) Warnung bei Messerwechsel! Das Messer muß...
  • Seite 35: Wartung Und Pflege

    Wartung und Pflege Warnung! Vor Servicearbeiten und Abnahme von Verkleidungen Netzstecker ziehen. Wartungsarbeiten dürfen nur von geeigneten und entsprechend geschulten Mitarbeitern durchgeführt werden. Wöchentlich die Rückanschlagführung (A) mit Fettpresse abschmieren (Spezialfett für Schneidemaschinen verwenden). Dazu Rückanschlag ganz nach vorne fahren.. Zweimal jährlich die restlichen Schmierstellen abschmieren (siehe Bild).
  • Seite 36: Jährliche Wartung / Sicherheitsüberprüfung

    Wartung und Pflege Jährliche Wartung Next Maintenance Zur Erhaltung der Betriebssicherheit und um frühzeitigen Verschleiß zu verhindern, empfehlen wir die Maschine jährlich von einem qualifizierten Servicetechniker prüfen und warten zu lassen. Krug & Priester GmbH & Co. KG 72336 Balingen - Germany Parts &...
  • Seite 37: Mögliche Störungen

    Mögliche Störungen Maschine funktioniert nicht! Netzstecker eingesteckt? Hauptschalter auf Position "I"? (A) Steuerung eingeschaltet? (B) (Schlüssel nach rechts drehen). Schnittauslösung siehe Seite 21. - 37 -...
  • Seite 38 Mögliche Störungen Maschine schaltet ab: • Extreme Belastung der Maschine. Sicherungsschalter (A) oder (B) springt raus. (Abkühlphase ca. 1 Min., Sicherungsschalter (A) oder (B) eindrücken). • Maschine blockiert. • Messer stumpf. Störung beseitigen, Sicherungsschalter (A) eindrücken. • Rückanschlag blockiert. Sicherungsschalter (C) springt raus. Störung beseitigen, Sicherungsschalter (C) eindrücken.
  • Seite 39 Mögliche Störungen Letztes Blatt nicht durchgeschnitten: • Schnittleiste drehen oder wenden (A) • bei Bedarf Messer mit Messerverstell-schraube nachjustieren (B). (Siehe Seite 38) Schnittqualität schlecht oder Messer blockiert im Papierstapel: • Messer wechseln (C) (Siehe Seite 30 - 38). - 39 -...
  • Seite 40 Mögliche Störungen Displaybeleuchtung aus • Netzstecker eingesteckt (A)? • Hauptschalter auf Position "I" (B) ? • Sicherungsschalter eindrücken! (C) • Sicherung Gebäudeseitig prüfen! Das Display schaltet nach 30 Minuten in den Stromsparmodus. Das Display wird durch Antippen Bereich Zahlenfeld wieder aktiviert. Störungen Lichtschranke Schnitt kann nicht ausgelöst werden: •...
  • Seite 41 Mögliche Störungen Motor läuft, Messer fährt nicht nach unten. • Sicherheitskupplung wurde aktiviert! Kundendienst verständigen! Hilft keine der vorher genannten Problemlösungen? Service  Kontakt: Service • www.krug-priester.com • service@krug-priester.com - 41 -...
  • Seite 42: Zubehör

    Zubehör Empfohlenes Zubehör: Messer • Nr. 9000 021 4860 • Nr. 9000 130 5260 • Nr. 9000 025 6660 HSS - Messer • Nr. 9000 126 4860 • Nr. 9000 131 5260 • Nr. 9000 135 6660 Schnittleiste (6 Stück) •...
  • Seite 43: Technische Daten

    Technische Daten Technische Daten: • Netzanschluss: 230V/50Hz/1~, 120V/60Hz/1~ • Schnitthöhe: 80 mm • Ableitstrom < 3,5mA • Netzanschlussleitung Querschnitt min. 1,5mm (230V). • Netzanschlussleitung Querschnitt AWG 12 (20A) (120V). Die spezifischen technischen Daten entnehmen Sie bitte den Angaben auf dem Typenschild (A) der Maschine.
  • Seite 44 Technische Daten Diese Maschine ist GS-geprüft und ent spricht den EG-Richtlinien 2006/42/EG und 2014/30/EG. Lärminformation: Schallmessung nach EN 13023 : 72,5 db (A) Technische Änderungen vorbehalten. - 44 -...
  • Seite 45 Technische Daten Das Unternehmen Krug + Priester hat folgende Zertifizierungen: • Qualitätsmanagementsystem nach DIN EN ISO 9001:2015 • Umweltmanagementsystem nach DIN EN ISO 14001:2015 • Energiemanagementsystem nach DIN EN ISO 50001:2018 - 45 -...
  • Seite 46: Eg-Konformitätserklärung

    EG-Konformitätserklärung EG-KONFORMITÄTSERKLÄRUNG - Hiermit erklären wir, daß die Bauart von GS-ID Nr. UL-ID Nr. 4860 11486001 10486001 5260 11526001 10522102 6660 11666001 10655002 - folgenden einschlägigen Bestimmungen entspricht 2006/42/EG: Maschinenrichtline 2014/30/EG: EMV Richtline 2011/65/EU, 2015/863/EU RoHS Richtlinie - Angewendete harmonisierte Normen insbesondere EN 60204-1;...
  • Seite 47 Notizen: - 47 -...
  • Seite 48 IDEAL • Made in Germany Aktenvernichter • • Schneidemaschinen • • Krug & Priester GmbH & Co. KG Simon-Schweitzer-Str. 34 D-72336 Balingen (Germany) www.krug-priester.com 01-2020 18.11.2022 zm 9700222 9700164...
