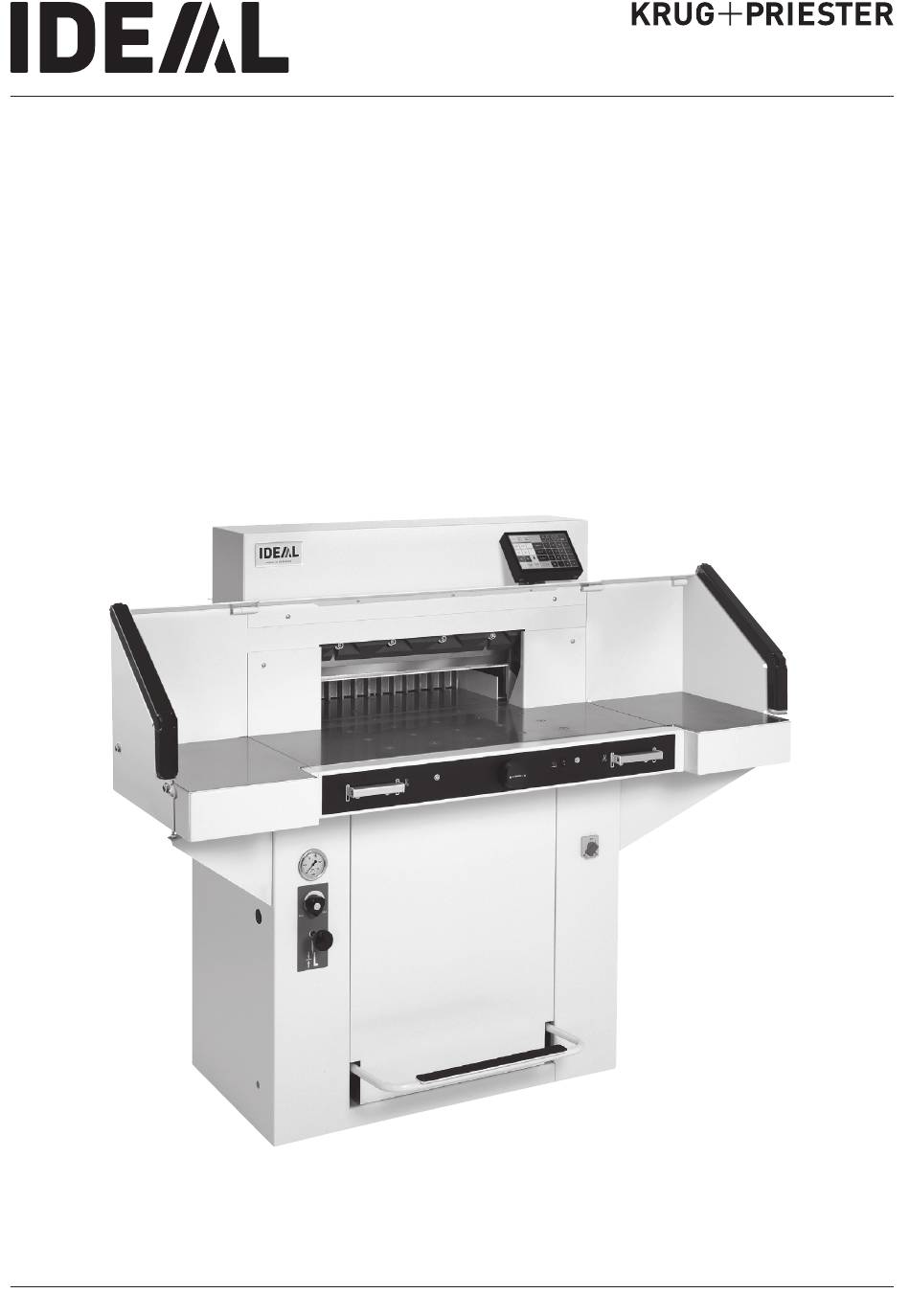

- Seite 1 Betriebsanleitung Stapelschneider IDEAL 5560 IDEAL 5560 LT IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 2 Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemäßer Gebrauch Aufstellen Inbetriebnahme Bedienung Bedienelemente Messer- und Schnittleistenwechsel Wartung und Pflege Jährliche Wartung / Sicherheitsüberprüfung Mögliche Störungen Zubehör Technische Daten EG-Konformitätserklärung IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 3 Sicherheitshinweise Bitte lesen Sie vor Inbetriebnahme der Maschine unbedingt diese Betriebsanleitung und beachten Sie die Sicherheitshinweise. Die Betriebsanleitung muß jederzeit verfügbar sein. Keine Bedienung durch Kinder! Nicht unter das Messer fassen! Messer nie lose liegen lassen! Messer nur mit Messerwechselvorrichtung oder im Messertransportkasten befördern! (siehe Seite 27 und 29).
- Seite 4 Sicherheitshinweise / Bestimmungsgemäßer Gebrauch In der Nähe der Schneidemaschine keine Spraydosen mit entzündbaren Stoffen benutzen! Keine entzündbaren Reinigungsmittel verwenden. Bestimmungsgemäßer Gebrauch Diese Maschine ist zum Schneiden von Papierstapeln auf ein bestimmtes Maß vorgesehen. Diese Maschine ist nur für "Einmann-Bedienung"! Achtung! Heftklammern oder ähnliches beschädigen das Schneidmesser.
- Seite 5 Sicherheitshinweise Vor Servicearbeiten und Abnahme von Verkleidungen Netzstecker ziehen! Messer- und Schnittleistenwechsel nur bei abgeschaltetem Hauptschalter! IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 6 Sicherheitshinweise Gefahrbringende Maschinenteile sind durch Verkleidungen (B) abgedeckt! Kein Betreiben der Maschine ohne die folgenden Sicherheitseinrichtungen: • Lichtschranke (A) • Fest verschraubte Verkleidungen (B) Die für Personen gefahrbringende Schneidbewegung ist durch eine Lichtschranke (A) und eine Zweihandauslösung (B) abgesichert! Netzkabel vor Hitze, Öl und scharfen Kanten schützen! Die Maschinen werden standardmäßig mit folgender Einstellung ausgeliefert:...
- Seite 7 Sicherheitshinweise Bei längerer Nichtbenutzung abschalten. (Hauptschalter auf "0"). Warnung! Das Messer muß immer durch den Preßbalken abgedeckt sein! Pressung Messer IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 8 Aufstellen Die Maschine ist auf Rollen fahrbar. Maschine ausrichten: • Maschine mit Wasserwaage ausrichten, 4x Stellschrauben SW19 (A). • Bezugsfläche Maschinentisch (B). IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 9 Aufstellen / Inbetriebnahme Die Maschine wird betriebsbereit geliefert. Als Zubehör sind zwei Seitentische (A) lieferbar. Die Anbauanleitung ist den Seitentischen beigefügt. Inbetriebnahme Stecker in Steckdose. IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 10 Inbetriebnahme Mit der Maschine darf erst gearbeitet werden, wenn die Betriebsanleitung und die Sicherheitshinweise verstanden wurden. Sicherheitseinrichtungen vor jedem Arbeitsbeginn auf Vollständigkeit und Funktion prüfen. • Alle Verkleidungen müssen angebracht sein (A). • Lichtschranke muss montiert sein. (B) • Die Schnittauslösung darf nur bei gleichzeitiger Zweihandauslösung der Betätiger erfolgen (C).
- Seite 11 Inbetriebnahme Hauptschalter auf Position "I" (A). Messerarretierung (B) muss herausgezogen sein. drücken (C). Referenzpunkt wird angefahren. Die Maschine ist betriebsbereit. Das Display (C) ist schwenkbar. Durch Lösen der Innensechskantschraube (D) (Innensechskantschlüssel ist im Werkzeugsatz) kann das Display innerhalb des Langloches geschwenkt werden.
- Seite 12 Bedienung Schnittandeuter optisch: Schnittanzeige durch optischen roten Lichtstrahl (A), Messer schneidet an der vorderen Kante des Lichtstrahls. Schnittandeuter mechanisch: Zum Schneiden nach Markierung kann der Pressbalken (B) als Schnittandeuter verwendet werden. Der Pressbalken kann mit dem Fußpedal (C) in jede Stellung gebracht werden.
- Seite 13 Bedienung Preßbalkenabdeckung: Um Druckstellen vom Preßbalken auf empfindlichem Material zu vermeiden ist eine Preßbalkenabdeckung (A) bei der Auslieferung der Maschine montiert. Demontage: • Pressbalkenabdeckung (A) nach unten abziehen, den mitgelieferten Schraubendreher (im Werkzeugsatz) in die Aussparung stecken und drehen. Der Restschnitt beträgt 3,2 cm. Montage: •...
- Seite 14 Bedienung Presskrafteinstellung Bei Bedarf Presskraft des Pressbalkens mit dem Einstellrad (A) einstellen. Wenn ein Schnitt ausgelöst wird, kann auf der Öldruckanzeige (B) der Öldruck abgelesen werden. Die Pressung erfolgt beim Schneiden automatisch. Das Papier kann mit dem Fußpedal (A) vorgepreßt werden. Die Schnittauslösung erfolgt durch die 2 Drucktaster (B) am Vordertisch.
- Seite 15 Bedienung Schnittauslösung Niemals in den Schneidebereich eingreifen, so lange sich das Messer bewegt. Ein Schnitt kann nur ausgelöst werden, wenn das Sollmaß angefahren wurde. • Lichtschrankenschutzfeld (A) freigeben. • Beide Betätiger der Zweihandauslösung (B) gleichzeitig drücken und bis zur Beendigung des Schnittes gedrückt halten. Schnittbeendigung Beide Betätiger (A) der Zweihandauslösung loslassen.
- Seite 16 Bedienung / Bedienelemente Bedienelemente - Lichtschranke - Zweihandauslösung für gleichzeitige Pressung und Schnittauslösung - Lufttisch Ein-Aus - Rückanschlagsteuerung - Fußpedal für manuelle Vorpressung - Hauptschalter - Handrad zur elektrischen Rückanschlagverstellung - Messerarretierung - Rückanschlag - Seitenanschlag links und rechts - Anzeige Presskraft - Presskrafteinstellung Maschine starten •...
- Seite 17 Bedienung • Memory 3 + 4 (mm u. inch) sind keine Maße hinterlegt. In den Feldern erscheint bis zur ersten Eingabe . Danach bleiben die eingegeben Maße gespeichert. Eingegebene Maße sind nicht löschbar, können aber überschrieben werden. Programmierung Memory 3 u. 4 Mit der Memory Taste die Memoryebene anwählen (3 oder 4).
- Seite 18 Bedienung Schnittauslösung Achtung! • Zum Drehen des Papierstapels erst Rückanschlag nach vorne fahren. • Die Aufwärtsbewegung des Messers nicht durch Schaltvorgänge unterbrechen. • Schnitt erst auslösen wenn Maßanzeige grün ist. • Messer muß immer oben und von Pressung überdeckt sein, Messer nicht berühren. (Siehe Seite 34).
- Seite 19 Bedienung Auswurffunktion Wird nach der Maßeingabe anstelle START , EJECT betätigt, fährt der Rückanschlag zur Papierentnahme nach vorne und anschließend auf das im Zahlenfeld eingestellte Maß. Kettenmaßfunktion • Startmaß im Zahlenfeld eingeben. • Mit START Maß anfahren. • Papier an Rückanschlag schieben. •...
- Seite 20 Bedienung Programmierung Diese Steuerung speichert 99 Programme mit je 99 Programmschritten. Ein Programmschritt entspricht einem eingegebenen Maß. Mit der Programm nummer und den Tasten kann zu jedem beliebigem Programmschritt gesprungen werden. Obere Ziffer im Display = Programmnummer. Untere Ziffer im Display = Programmschritt.
- Seite 21 Bedienung Taschenrechnerfunktion im Programm • PROG EDIT drücken • Programmnummer eingeben • 1. Programmschritt eingeben z. B. Startmaß 40 • Mit Enter abspeichern • Das gewünschte Maß berechnen z. B. 40 - 2 = , das berechnete Maß 38 blinkt rot.
- Seite 22 Bedienung Programmanpassung an abweichende Schnittmarken • PROG RUN drücken es erscheint "Lade Prog.Nr." • Programmnummer 01..99 eingeben, mit Enter laden und anschließend START drücken, um 1. Schritt anzufahren • Rückanschlag über Handrad auf korrekte Schnittposition verfahren • Im Display erscheint MODIFY und das Maß...
- Seite 23 Bedienung Auswurffunktion im Programm • Wird am Anfang zuerst ein kurzes Maß z.B. 30 cm und danach ein langes Maß z.B. 40 cm geschnitten, ist es sinnvoll einen EJECT nach dem 1. Schnitt einzufügen, damit das Papier nach vorne geschoben wird. •...
- Seite 24 Messer- und Schnittleistenwechsel Läßt die Schnittqualität nach: • Schnitttiefe überprüfen (siehe Seite 34). • Schnittleiste überprüfen (siehe Seite 28). • Schneidmesser schleifen oder erneuern (siehe Seite 24 - 34). Bei Messerhöhe kleiner 8,2 cm / 3,23 inch kann das Messer nicht mehr nachgeschliffen werden.
- Seite 25 Messer- und Schnittleistenwechsel • Hauptschalter (A) auf Stellung "I". • Presskraft Öldruck (B) auf min. 50 bar einstellen. • Messerarretierung (C) eindrücken. • Schnitt auslösen Messer bleibt in unterster Stellung. • Hauptschalter auf Stellung "0". Linke Messerschraube (D) ausdrehen (Verlängerung benutzen).
- Seite 26 Messer- und Schnittleistenwechsel Die beiden äußeren Messerschrauben herausdrehen. Messerwechseleinheit (A) montieren. Griffe (B) festdrehen. IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 27 Messer- und Schnittleistenwechsel Restliche zwei Messerschrauben (A) entfernen. Beide Griffe (B) gleichzeitig etwas lösen und Messer mit Messerwechseleinheit herausheben. Messergewicht ca. 5 kg. Messer in den dafür vorgesehenen Messerkasten legen und festschrauben. IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 28 Messer- und Schnittleistenwechsel • Schrauben (A) lösen (SW4). • Schnittleiste (B) herausnehmen. • Schnittleiste drehen oder bei Bedarf austauschen. • Schrauben (A) leicht festdrehen. Die Schnittleiste kann acht mal verwendet werden. • Schraube (C) ganz nach rechts drehen. (Messer schneidet sonst beim 1. Schnitt zu tief in die neue Schnittleiste).
- Seite 29 Messer- und Schnittleistenwechsel Austauschmesser vorsichtig aus dem Messerkasten nehmen und mit der Messerwechseleinheit verschrauben (D). • Prüfen, ob bei Verwendung der oberen Gewinde (B) die Messerschneide (E) abgedeckt ist. • Ist die Messerschneide nicht abgedeckt, untere Gewinde (C) zur Befestigung verwenden.
- Seite 30 Messer- und Schnittleistenwechsel Mittlere Messerschrauben fest eindrehen. Messerwechseleinheit abnehmen. Äußere Messerschrauben lose eindrehen. IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 31 Messer- und Schnittleistenwechsel • Messerarretierung eindrücken. • Hauptschalter auf Stellung "I". • Schnitt auslösen Messer bleibt in unterster Stellung. • Hauptschalter auf Stellung "0". Linke Messerschraube lose eindrehen. IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 32 Messer- und Schnittleistenwechsel Messerschrauben (A) soweit öffnen, daß das Messer auf die Schneidleiste rutscht. Messer mit Messerschraube (B) nach links und rechts schieben dann mittig ausrichten. Messer muss auf der Schneidleiste aufliegen. Tighten the left-hand blade screw while applying downward pressure. IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 33 Messer- und Schnittleistenwechsel Links beginnend die restlichen drei Messerschrauben festdrehen. Messerarretierung herausziehen Messer geht nach oben. Die rechts sichtbar werdende Messerschraube festdrehen. IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 34 Messer- und Schnittleistenwechsel Warnung! Das Messer muß immer durch den Preßbalken abgedeckt sein! Pressung Messer Hauptschalter auf Stellung "I". Zur Probe einen Papierstapel durchschneiden. Wenn das letzte Blatt oder mehrere Blätter nicht durchgeschnitten sind, die Messertiefgangsverstellung (A) nach links drehen, schrittweise immer 1/6 Umdrehung bis alle Blätter durchgeschnitten sind.
- Seite 35 Wartung und Pflege Wartungsarbeiten dürfen nur von geeigneten und entsprechend geschulten Mitarbeitern durchgeführt werden. Warnung! Vor Servicearbeiten und Abnahme von Verkleidungen Netzstecker ziehen. Alle 1000 Betriebsstunden oder jährlich, bei starker Beanspruchung 1/2 jährlich, die Maschine laut Schmierplan ölen und fetten. Alle 2000 Betriebsstunden oder alle 2 Jahre Hydrauliköl wechseln.
- Seite 36 Wartung und Pflege Schmierplan (1) bis (8) Ölen. Ölsorte: SAE10 bis SAE50 alle Fabrikate (9) bis (17) fetten (9+10) Messerführung (11+12) Pressenführung Fettsorte: Spezialfett für Schneidemaschinen verwenden: Nr. 9000 625 Gelenke der Fußpressung im vorderen Nr. 9000 625 Maschinenraum ölen. Ölsorte: SAE10 bis SAE50 aller Fabrikate Bei mehr als 5 Stunden Betrieb/Tag müssen Nr.
- Seite 37 Wartung und Pflege Jährliche Wartung Next Maintenance Zur Erhaltung der Betriebssicherheit und um frühzeitigem Verschleiß vorzubeugen, empfehlen wir, die Maschine jährlich von einem qualifizierten Servicetechniker prüfen und warten zu lassen. Krug & Priester GmbH & Co. KG 72336 Balingen - Germany Parts &...
- Seite 38 Mögliche Störungen Maschine funktioniert nicht! Netzstecker eingesteckt? • Hauptschalter auf Position "I" (A)? • Messerarretierung (B) muss herausgezogen sein. • Sicherungen auf der Maschinenrückseite eindrücken F1, F2, F3. • Sicherung Gebäudeseitig prüfen. IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 39 Mögliche Störungen • Öldruck zu niedrig eingestellt. Öldruck am Handrad (A) erhöhen. • Zu wenig Hydrauliköl Hydraulikölstand (B) kontrollieren, ggf. nachfüllen. "Information" erscheint im Display, • Pressbalken ist nicht oben, bitte Pressung lösen Fußpedal (Pressung) nochmals betätigen. IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 40 Mögliche Störungen Das unterste Blatt wird nicht vollständig durchgeschnitten, Schnittiefe einstellen (A) ..oder Schnittleiste (B) drehen, bzw. erneuern (Siehe Seite 29 Messerwechsel). Läßt sich trotz korrekt eingestellter Schnittiefe und neuer Schneidleiste kein sauberer Schnitt erzielen, Schneidmesser tauschen. IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 41 Mögliche Störungen Störungen Lichtschranke Schnitt kann nicht ausgelöst werden: • Alle Gegenstände aus dem Lichtvorhang (A) nehmen. • (B) Grün = o.k. / betriebsbereit = Lichtschranke nicht frei oder Störung Hilft keine der vorher genannten Problemlösungen? Kontakt: Service • www.krug-priester.com •...
- Seite 42 Zubehör HSS - Messer • Nr. 9000 138 Schnittleiste (6 Stück) • Nr. 9000 238 (rot) • Nr. 9000 308 (grau) Messerwechseleinheit • Nr. 9000 525 Fett-Tube • Nr. 9000 625 Fett-Kartusche • Nr. 9800 933 Pinsel • Nr. 9001 828 Stapelwinkel •...
- Seite 43 Technische Daten Technische Daten: Netzanschluss: 230 V / 50 Hz / 8,5A / 1~ 120 V / 60 Hz / 12A / 1~ Ableitstrom: < 3,5mA Netzanschlussleitung Querschnitt: min. 1,5mm (230V) Netzanschlussleitung Querschnitt: AWG 12 (20A) (120V) Schnittlänge: 550 mm Schnitthöhe: 95 mm Einlegetiefe:...
- Seite 44 Technische Daten Diese Maschine ist GS-geprüft und ent spricht den EG-Richtlinien 2006/42/EG und 2014/30/EG. Lärminformation: Schallmessung nach EN 13023 : < 70 db (A) Technische Änderungen vorbehalten. IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 45 Technische Daten Das Unternehmen Krug + Priester hat folgende Zertifizierungen: • Qualitätsmanagementsystem nach DIN EN ISO 9001 • Umweltmanagementsystem nach DIN EN ISO 14001 • Energiemanagementsystem nach DIN EN ISO 50001 IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 46 EG-Konformitätserklärung EG-KONFORMITÄTSERKLÄRUNG - Hiermit erklären wir, daß die Bauart von 5560; 5560 LT GS ID No. 11055101 UL ID No. 10055101 - folgenden einschlägigen Bestimmungen entspricht 2006/42/EG: Maschinenrichtline 2014/30/EG: EMV Richtline 2011/65/EU, 2015/863/EU RoHS Richtlinie - Angewendete harmonisierte Normen insbesondere EN 60204-1;...
- Seite 47 Notizen IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
- Seite 48 Made in Germany Krug & Priester GmbH & Co. KG Simon-Schweitzer-Str. 34 D-72336 Balingen (Germany) www.krug-priester.com IDEAL 5560 DE 9700232 9700173 02-2024 20250107zm...
