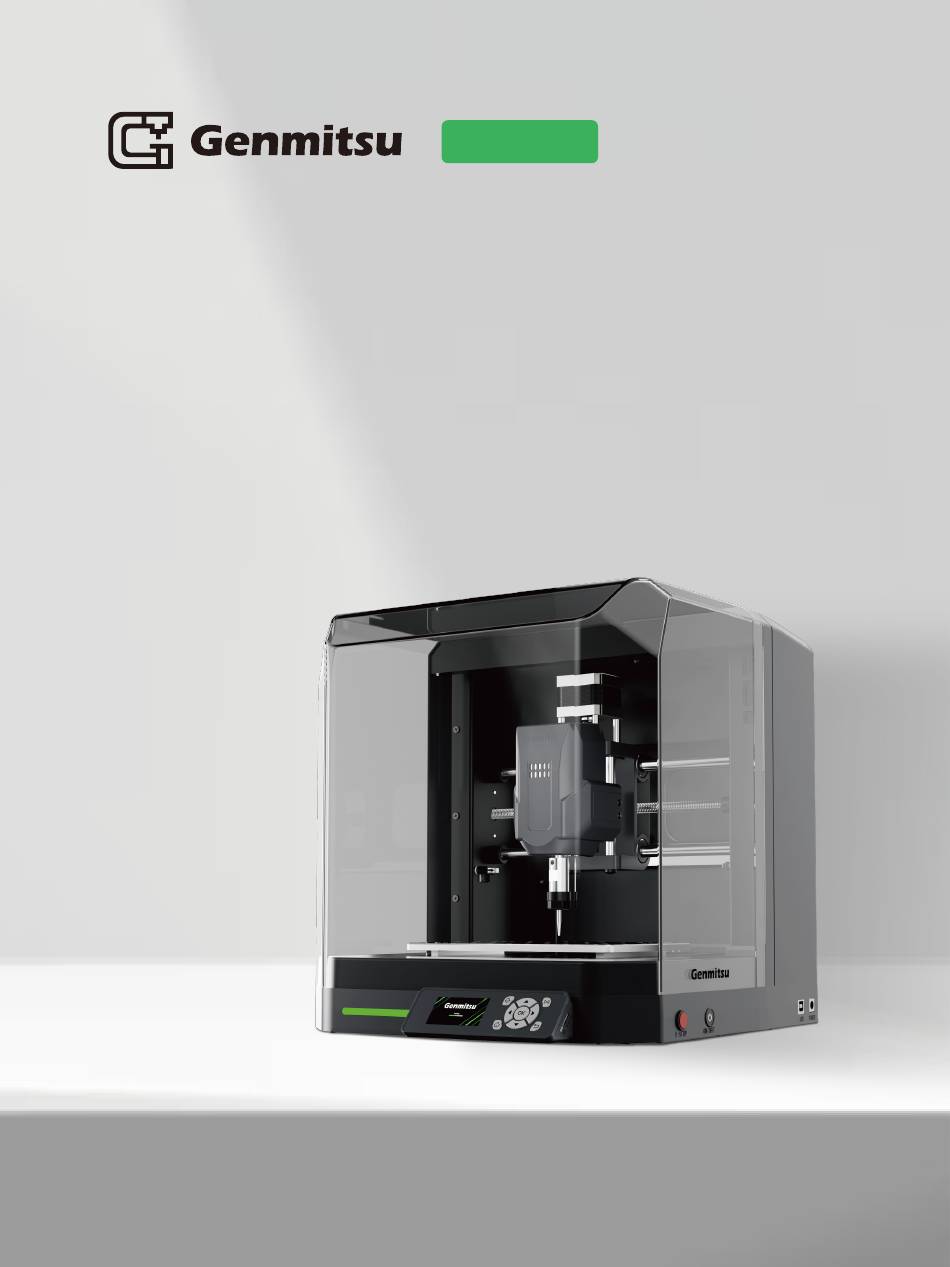

- Seite 1 Cubiko Instruction V1.1 Apr...
- Seite 2 Welcome Thank you for purchasing the Genmitsu Cubiko CNC Router Kit from Genmitsu. All your setup materials will be located on the included SD Card, located in your accessories box. Inside you will find: ● PDF version of this manual ●...
- Seite 3 ● Always place the CNC Machine on a stable surface. ● The Cubiko utilizes a high amp power supply. It is recommended that you do not plug the CNC Router into an extension cord or power strip, as it may damage the machine.
- Seite 4 D. Laser Mode Cubiko Works With Your PC - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 14...
- Seite 5 Package List Genmitsu Cubiko Power Cord Power Adapter USB A-to-B Cable (Connects the Cubiko and the PC) Height Map Tool Box EVA Feet ×4 Component Box Alignment Cable ⅛” 20° V-Bit ×7 ⅛” Drill Bit ×3 Wood Chip PCB Copper Clad...
- Seite 6 The following items are in the component box: M5×8mm Flat Head M5×14mm Flat Head M5×20mm Flat Head Hex Socket Screw ×5 Hex Socket Screw ×3 Hex Socket Screw ×3 M5×30mm Flat Head M5×40mm Flat Head Aluminum Clamp ×2 Hex Socket Screw ×3 Hex Socket Screw ×3 Allen Wrench SD Card...
- Seite 7 Specifications 317mm 330mm Model Name Cubiko Work Area 145 x 110 x 40mm Overall Dimensions 300 x 330 x 317mm Control Board Compatibility GRBL 1.1h 32-Bit Max Speed 2000mm/min CAM Software Software Based on GRBL Firmware, e.g. Candle, UGS Frame Material...
- Seite 8 Function Button Introduction Z-Probe Move to Next Item / Move Y down Move to Previous Item / Move Y up Confirm Button Start / Pause Working Move X right / Move Z Up Homing Return / Exit / Stop Working Button Move X left / Move Z Down...
- Seite 9 Function Page Introduction Main Page Machine Coordinate Display Machine Status Height Map Status Wi-Fi Switch Wi-Fi Status Ilumination Light Switch SD Card Status Settings Interface Unlock Calibration Interface Reset Prepare Interface Workpiece Coordinate Display...
- Seite 10 Control Page XY Axis Zeroing Current Step Distance Display (click to edit value) XY Axis Selected JOG Speed Value Display (click to edit value) Z- Axis Zeroing Return to XY Zero A/Z Axis Selected Return to Z Safe Start Machining Z-Probe A- Axis Zeroing SD Card File Selection...
- Seite 11 File Selection Page File Selected Click the “Start” Click the “OK” to confirm Waiting for the engraving file to complete running...
- Seite 12 Setting Page Enter the settings interface, which includes language settings and GRBL parameter settings. In the GRBL parameter settings interface, you can use the up and down arrow keys to select, the left and right arrow keys to turn pages, and click "OK" to modify the parameter where the cursor is located.
- Seite 13 A. Jogging Click the “OK” to confirm Move X left (-X) Selected status Move Y up (+Y) Move X right (+X) Move Y down (-Y) Click the “OK” button to exit the selected status Move Z Down (-Z) Move Z Up (+Z)
- Seite 14 B. Z-Probe Carving material thickness After receiving the new machine and using it for a period of time, we recommend performing a calibration procedure. For detailed operation tutorials, you can scan the QR code or visit the provided. https://docs.sainsmart.com/article/rq5p035gyo-z-probe-offset-calibration-guide...
- Seite 15 C. Drawing the Height Map Install the height map alignment cable between the tool and the metal material, and insert the cable into the height map tool-setting interface inside the machine. Then, move the tool to the origin of the engraving code, with the height close to the material surface. Move the spindle to the origin of the probing area, which is set by default to the lower-left corner.
- Seite 16 Input the dimensions of the engraving file. Input the required number of lattice points to be probed as needed. The larger the probing area, the more lattice points can be correspondingly increased to ensure probing accuracy. As the number of probing lattice points increases, the time required for probing will also increase.
- Seite 17 After the lattice probing is completed, the height map can be applied. At this point, an engraving plane will be generated. If the plane is tilted, the tool will adjust the Z-axis value in real-time based on the tilted plane as it moves in the X and Y directions, ensuring that the tool always maintains a relative height from the plane.
- Seite 18 CUBIKO WORKS WITH YOUR PC In the tutorial above, we learned a lot about the control panel functions of Cubiko. To accommodate more usage scenarios, we have also prepared an operational tutorial for computers. Below, we will introduce the features of a commonly used computer control software (Candle) through a carving test file.
- Seite 19 Windows 11 system. All files referenced should be on your SD card. If there are any problems with accessing these, you can download a full copy of this from: https://genmitsu.s3.us-east-1.amazonaws.com/101-60-CUBK/Candle/ 1. Install the Windows Serial port driver, labeled CH341SER (software→Driver→CH340SER.exe).
- Seite 20 You can now use the shortcut from your desktop to start up Candle. No further installation is required. Step 3: Connecting to Candle The first time you use it, you will need to set the appropriate baud rate and COM PORT. 1.
- Seite 22 In the tree, expand "Ports (COM & LPT)". ● Your machine will be the USB Serial Port (COMX), where the "X" represents the COM number, for example, COM12. ● If there are multiple USB serial ports, right-click each one and check the manufacturer, the machine will be "CH340".
- Seite 23 1. Open the Candle software, click "Setting" in the toolbar. 2. Select the COM port as the serial port number just queried, and set the baud rate to 115200. 3. Click “OK” to save.
- Seite 24 Step 4: Running the Test Project 3D preview interface, hold the left mouse button, can rotate Angle, scroll the mouse wheel. can be enlarged, or reduced. If you cannot see anything, you need to change to a computer with support for OpenGL2.0 graphics cards. Coordinate Display Common operation button, the mouse...
- Seite 25 3. Click [Zero XY] [Zero Z] clear the XYZ axis coordinate. 4. Click [Send] running G-code. About firmware parameters The parameters of the control board have been configured according to Cubiko.
- Seite 26 CUBIKO WORKS WITH APP In addition to PC and offline control, you can also choose to use the "Genmitsu" APP to control the Cubiko.
- Seite 27 Enable WiFi function After turning on the Wi-Fi switch on the main page, you can pair and control it via the "Genmitsu" app on your phone. For more Genmitsu App usage tutorials, please click or scan the QR code below.
- Seite 28 Willkommen Vielen Dank, dass Sie sich für das Genmitsu Cubiko CNC Router Kit von Genmitsu entschieden haben. Das gesamte Einrichtungsmaterial befindet sich auf der mitgelieferten SD-Karte, die sich in Ihrer Zubehörbox befindet. Darin finden Sie: ● PDF-Version dieses Handbuchs ● GrbIControl/Kerzen-Software für Windows ●...
- Seite 29 Tragen Sie eine geeignete persönliche Schutzausrüstung (Schutzbrille usw.). Stellen Sie die CNC-Maschine immer auf eine stabile Unterlage. Die Cubiko arbeitet mit einem Hochstromnetzteil. Es wird empfohlen, den CNC-Router nicht an ein Verlängerungskabel oder eine Steckdosenleiste anzuschließen, da dies die Maschine beschädigen kann.
- Seite 30 D. Laser-Modus CUBIKO ARBEITET MIT IHREM PC - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 39...
- Seite 31 Liste der Pakete Genmitsu Cubiko Netzkabel Netzadapter USB A-zu-B-Kabel (Verbindet das Cubiko und den PC) Höhenkarte Werkzeugkasten EVA-Füße ×4 Bauteil-Box Ausrichtungskabel ⅛" 20° V-Bit ×7 ⅛" Bohrer ×3 Holzspäne PCB kupferkaschiert Polycarbonat Schlüssel Laminat ×2 (PC)-Platte (13-mm-, 17-mm-) Cubiko INSTRUCTION V1.1 Apr...
- Seite 32 Die folgenden Elemente befinden sich in der Komponentenbox: M5×8mm M5×14mm M5×20mm Flachkopfschraub mit Flachkopfschraube mit Flachkopfschraube mit Innensechskant ×5 Innensechskant ×3 Innensechskant ×3 M5×30mm M5×40mm Aluminium-Klammer ×2 Flachkopfschraube mit Flachkopfschraube mit Innensechskant ×3 Innensechskant ×3 Inbusschlüssel SD-Karte Kartenleser (3mm & 2,5mm) Gummifüße Endschalter (Ersatz) ×2 (für Bedienfeld) ×3...
- Seite 33 Spezifikationen 317mm 330mm Name des Modells Cubiko Arbeitsbereich 145 x 110 x 40 mm Gesamtabmessungen 300 x 330 x 317 mm Kompatibilität der Steuerkarte GRBL 1.1h 32-Bit Maximale Geschwindigkeit 2000mm/min Software, die auf GRBL-Firmware basiert, CAM-Software z. B. Candle, UGS...
- Seite 34 Funktion Schaltfläche Einführung Z-Probe Zum vorherigen Element verschieben/Y nach oben verschieben Start/Pause Arbeiten Referenzfahrt X nach links/ Z nach unten bewegen Zum nächsten Element gehen/Y nach unten bewegen Schaltfläche "Bestätigen X nach rechts/Bewegung Z nach oben Taste "Zurück/Beenden/Arbeiten beenden...
- Seite 35 Funktion Seite Einleitung Hauptseite Maschinenstatus Anzeige der Maschinenkoordinaten Höhe Karte Status Wi-Fi-Schalter Wi-Fi-Status Beleuchtung Lichtschalter SD-Kartenstatus Einstellungen Schnittstelle Entriegeln Kalibrierung Schnittstelle Zurücksetzen Schnittstelle vorbereiten die Anzeige der Werkstückkoordinaten...
- Seite 36 Seite kontrollieren Nullstellung der XY-Achse Richtungswahl Nullstellung der Z-Achse Z-Achse ausgewählt Bearbeitung starten A-Achse Ausgewählt Kontrolle der Spindeldrehzahl Anzeige der aktuellen Schrittdistanz (zum Bearbeiten des Wertes anklicken) JOG-Geschwindigkeitsanzeige (zum Bearbeiten des Wertes anklicken) Rückkehr zum XY-Nullpunkt Rückkehr zum Z-Nullpunkt Z-Probe SD-Karten-Dateiauswahl...
- Seite 37 Seite zur Dateiauswahl Datei ausgewählt Klicken Sie auf die Schaltfläche "Start" Klicken Sie zur Bestätigung auf "OK" Warten auf Abschluss der Gravurdatei...
- Seite 38 Seite einstellen Rufen Sie die Einstellungsoberfläche auf, die Spracheinstellungen und GRBL-Parametereinstellungen enthält. In der Oberfläche der GRBL-Parametereinstellungen können Sie mit den Pfeiltasten nach oben und unten auswählen, mit den Pfeiltasten nach links und rechts umblättern und auf "OK" klicken, um den Parameter an der Stelle zu ändern, an der sich der Cursor befindet.
- Seite 39 A. Joggen Klicken Sie zur Bestätigung auf "OK" X nach links verschieben (-X) Ausgewählter Status Y nach oben bewegen (+Y) X nach rechts bewegen (+X) Y nach unten bewegen (-Y) Klicken Sie auf die Schaltfläche "OK", um den ausgewählten Status zu verlassen Z nach unten Z nach oben bewegen (-Z)
- Seite 40 B. Z-Probe Dicke des Schnitzmaterials Nachdem Sie das neue Gerät erhalten und einige Zeit benutzt haben, empfehlen wir, eine Kalibrierung vorzunehmen. Ausführliche Anleitungen zur Bedienung finden Sie, wenn Sie den QR-Code scannen oder die Website besuchen. https://docs.sainsmart.com/article/rq5p035gyo-z-probe-offset-calibration-guide...
- Seite 41 C. Zeichnung der Höhenkarte Bringen Sie das Höhenausrichtungskabel zwischen dem Werkzeug und dem Metallmaterial an und stecken Sie das Kabel in die Schnittstelle für die Höheneinstellung des Werkzeugs in der Maschine. Bewegen Sie dann das Werkzeug zum Ursprung des Gravurcodes, wobei sich die Höhe nahe der Materialoberfläche befindet.
- Seite 42 Geben Sie die Abmessungen der Gravurdatei ein. Geben Sie die gewünschte Anzahl der zu sondierenden Gitterpunkte nach Bedarf ein. Je größer der zu sondierende Bereich ist, desto mehr Gitterpunkte können entsprechend erhöht werden, um die Genauigkeit der Sondierung zu gewährleisten. Mit zunehmender Anzahl der zu sondierenden Gitterpunkte erhöht sich auch die für die Sondierung benötigte Zeit.
- Seite 43 Nachdem die Gitterantastung abgeschlossen ist, kann die Höhenkarte angewendet werden. Zu diesem Zeitpunkt wird eine Gravurebene erzeugt. Wenn die Ebene geneigt ist, passt das Werkzeug den Wert der Z-Achse in Echtzeit auf der Grundlage der geneigten Ebene an, während es sich in X- und Y-Richtung bewegt, um sicherzustellen, dass das Werkzeug immer eine relative Höhe zur Ebene beibehält.
- Seite 44 CUBIKO ARBEITET MIT IHREM PC In der obigen Anleitung haben wir viel über die Offline-Funktionen von Cubiko gelernt. Um mehr Anwendungsszenarien zu berücksichtigen, haben wir auch ein operatives Tutorial für Computer vorbereitet. Im Folgenden werden wir die Funktionen einer häufig verwendeten Computersteuerungssoftware (Candle) anhand einer Schnitz-Testdatei vorstellen.
- Seite 45 Update auf das Windows 11-System erhalten. Alle referenzierten Dateien sollten sich auf Ihrer SD-Karte befinden. Sollte es Probleme beim Zugriff auf diese Dateien geben, können Sie eine vollständige Kopie davon herunterladen: https://genmitsu.s3.us-east-1.amazonaws.com/101-60-CUBK/Candle/ Installieren Sie den Windows-Treiber für die serielle Schnittstelle mit der Bezeichnung CH341SER (software→Driver→CH340SER.exe).
- Seite 46 Sie können Candle nun über die Verknüpfung auf Ihrem Desktop starten. Eine weitere Installation ist nicht erforderlich. Schritt 3: Verbinden mit der Kerze Wenn Sie das Gerät zum ersten Mal benutzen, müssen Sie die entsprechende Baudrate und den COM PORT einstellen. Wenn sie nicht erkannt wird, wählen Sie automatisch das Dropdown-Menü...
- Seite 48 Erweitern Sie in der Baumstruktur "Ports (COM & LPT)". Ihr Gerät ist der serielle USB-Anschluss (COMX), wobei das "X" für die COM-Nummer steht, z. B. COM12. Wenn es mehrere serielle USB-Anschlüsse gibt, klicken Sie mit der rechten Maustaste auf jeden einzelnen und überprüfen Sie den Hersteller. Das Gerät wird "CH340" sein.
- Seite 49 Öffnen Sie die Candle-Software und klicken Sie in der Symbolleiste auf "Einstellungen". Wählen Sie den COM-Anschluss als die soeben abgefragte serielle Anschlussnummer und stellen Sie die Baudrate auf 115200 ein. Klicken Sie zum Speichern auf "OK".
- Seite 50 Schritt 4: Ausführen des Testprojekts 3D-Vorschau: Halten Sie die linke Maustaste, um den Betrachtungswinkel zu drehen, scrollen Sie das Mausrad, um zu zoomen. Wenn Sie nichts sehen können, müssen Sie auf einen Computer mit Unterstützung für OpenGL2.0-Grafikkarten wechseln. Koordinaten Anzeige Bedienungstasten: Der Tooltip bei Mouseover zeigt die...
- Seite 51 Startpunkt der Gravur, so dass sich das Werkzeug und das Werkstück gerade berühren. Klicken Sie auf [Null XY] [Null Z], um die Koordinaten der XYZ-Achse zu löschen. Klicken Sie auf [Senden] und führen Sie den G-Code aus. Über Firmware-Parameter Die Parameter der Steuerplatine wurden gemäß Cubiko konfiguriert.
- Seite 52 CUBIKO ARBEITET MIT APP Zusätzlich zur PC- und Offline-Steuerung können Sie auch die "Genmitsu" APP zur Steuerung des Cubiko verwenden.
- Seite 53 Aktivieren der WiFi-Funktion Nachdem Sie den Wi-Fi-Schalter auf der Hauptseite eingeschaltet haben, können Sie das Gerät über die "Genmitsu"-App auf Ihrem Telefon koppeln und steuern. Weitere Anleitungen zur Verwendung der Genmitsu App finden Sie unter dem folgenden QR-Code.
- Seite 54 ようこそ このたびは、Genmitsu Cubiko CNC ルーターキットをお買い上げいただき、誠にありがと うございます。 すべてのセットアップ資料は、アクセサリーの箱の中にある付属のSDカードに保存され ます。 中には以下のものが入っています： ● このマニュアルのPDF版 ● Windows用GrbIControl/Candleソフトウェア ● サンプルファイル SainSmartオンラインリソースセンタで、お使いのCNCのドライバとソフトウェアのイン ストールに関するヘルプをご覧ください。 QRコードをスキャンして詳細をご覧ください。 スキャンして探す CNC リソース テクニカルサポートについては、support@sainsmart.com まで電子メールでお問い合わせ ください。 ヘルプとサポートはFacebookグループからもご利用いただけます。 (サインスマート玄光CNCユーザーグループ) QRコードをスキャンしてグループに参加 スキャンして参加 ユーザーコミュニティ Cubikoユーザーグルー プに参加するためにス キャンしてください...
- Seite 55 免責事項 CNCマシンの使用には十分注意してください。この機械は可動部品と危険な作業領域を持 つ電気装置です。 玄光CNCマシンは屋内専用です。 本機の操作は、本機に精通した知識のある大人の監督下でない限り、18歳以上でなけれ ばなりません。 適切な保護具（安全眼鏡など）を着用してください。 CNCマシンは常に安定した場所に設置してください。 Cubikoは高アンペアの電源を使用しています。CNCルーターを延長コードや電源タップ に接続しないことをお勧めします。 緊急停止ボタンにいつでも簡単に手が届くようにしてください。 電源や電気部品は絶対に分解しないでください。保証が無効になります。 機械が作動しているときは、機械の主軸に触れたり、体の一部を作業領域に近づけたり しないでください。重傷を負う恐れがあります。 CNCマシンが稼動していないときでも、子供の目の届かないところに置かないでくださ い。怪我をする恐れがあります。 本機の運転中は、放置しないでください。 CNC 装置が換気の良い場所にあることを確認してください。材料によっては、運転中に 煙やヒュームが発生することがあります。...
- Seite 56 D. レーザーモード CUBIKOはPCと連動する - -- - -- -- -- ---- - - -- - - - -- - - - -- - - -- - - - -- - - - -- - - - -- - - - -- - - - -- - - - - 65 CUBIKOはAPPと連携...
- Seite 57 パッケージ一覧 久比古元光 電源コード 電源アダプター USB A-Bケーブル (CubikoとPCを接続 します) EVA フィート ×4 ハイトマップ・アラ ツールボックス コンポーネン イメント・ケーブル ト・ボックス ȕ" 20 Vビット ×7 ドリルビット×3 ウッドチップ PCB銅クラッドラミ ポリカーボネート レンチ ネート ×2 （PC）シート (13mm, 17mm) Cubiko INSTRUCTION V1.1 Apr V1.1 Apr www.sainsmart.com support@sainsmart.com インストラクション クイックスタートガイド...
- Seite 58 以下の項目がコンポーネント・ボックスに入っている: M5×8mm M5×14mm M5×20mm 平頭六角穴付きネジ ×5 平頭六角穴付きネジ ×3 平頭六角穴付きネジ×3 M5×30mm M5×40mm アルミクランプ ×2 平頭六角穴付きネジ ×3 平頭六角穴付きネジ ×3 六角レンチ SDカード カードリーダー (3mm, 2.5mm) リミット・スイッチ ゴム足 （予備）×2 （コントロールパネル用）×3...
- Seite 59 仕様 317mm 330mm モデル名 キュービコ 作業エリア 145 x 110 x 40mm 全体寸法 300 x 330 x 317mm コントロールボードの互換性 GRBL 1.1h マイコン 32ビット 最高速度 2000mm/分 GRBLファームウェアに基づくソフトウェア CAMソフトウェア （Candle、UGSなど フレーム素材 シートメタル スピンドルモーター 775 スピンドル ステッピングモーター NEMA 17 1.5A、トルク0.45Nm 電源 AC110/230V 出力 24V 5A ステッパードライバ...
- Seite 60 機能 ボタン紹介 Zプローブ 次の項目に移動／Yを下に移動 前の項目に移動/Yを上に移動 確認ボタン 作業の開始/一時停止 Xを右に移動／Zを上に移動 ホーミング 戻る/終了/作業停止ボタン Xを左へ/Zを下へ移動...
- Seite 61 機能ページ紹介 メインページ 機械の状態 機械座標表示 高さマップステータス Wi-Fiスイッチ Wi-Fiステータス 照明ライトスイッチ SDカードステータス 設定インターフェイス アンロック 校正インターフェース リセット インターフェイスの準備 ワーク座標表示...
- Seite 62 コントロールページ XY軸ゼロ調整 現在のステップ距離表示（クリックして値を編集する） 方向選択 JOGスピード値表示（クリックで編集） Z軸ゼロ調整 XYゼロ点に戻る Z軸選択 Zゼロポイントに戻る 加工開始 Zプローブ 選択されたA軸 SDカードファイル選択 主軸回転数制御...
- Seite 63 ファイル選択ページ 選択されたファイル Start "をクリックする OK "をクリックして確認する 彫刻ファイルの実行完了待ち...
- Seite 64 設定ページ 言語設定とGRBLパラメータ設定を含む設定インターフェイスに入ります。 GRBL パラメーター設定インターフェイスでは、上下の矢印キーで選択し、左右の矢印キ ーでページをめくり、"OK "をクリックしてカーソルのあるパラメーターを変更すること ができる。...
- Seite 65 A. ジョギング OK "をクリックして確認する Xを左に移動(-X) 選択された ステータス Yを上に移動(+Y) Xを右に移動(+X) Yを下に移動(-Y) OK」ボタンをクリックして、選択したステ ータスを終了する Zを下に移動(-Z) Zを上に移動(+Z)
- Seite 66 B. Zプローブ 彫刻材料の厚さ 新しいマシンを受け取り、一定期間使用した後、キャリブレーションを行うことをお勧 め し ま す 。 詳 細 な 操 作 チ ュ ー ト リ ア ル に つ い て は 、 Q R コ ー ド を ス キ ャ ン す る か 、 https://docs.sainsmart.com/article/rq5p035gyo-z-probe-offset-calibration-guide。...
- Seite 67 C. 図面高さマップ 工具と金属材料の間にハイトマップ・アライメント・ケーブルを取り付け、機械内部のハ イトマップ工具設定インターフェースにケーブルを挿入する。次に、高さを材料表面に近 づけて、工具を彫刻コードの原点に移動する。 スピンドルをプロービングエリアの原点 に移動します。デフォルトでは左下隅に 設定されています。これは、中心位置ま たは対角線上の4点の位置に変更すること ができます。...
- Seite 68 彫刻ファイルの寸法を入力します。 必要に応じて、プロービングする格子点 の必要数を入力する。プロービング面積 が大きいほど、プロービング精度を確保 するために、それに対応して格子点を増 やすことができます。プロービングする 格子点の数が増えると、プロービングに 要する時間も長くなります。 Z軸の安全高さを入力します。この値を小 さくしすぎると、傾斜面を移動する際に 工具が材料表面を削りやすくなります。 Z軸プロービング面の最大深さを入力しま す。この設定は、プロービングの最大深 さを決定します。下向きのプローブ計測 距離がこの値を超えると、機械アラーム が作動します。 関 連 す る パ ラ メ ー タ を 入 力 ・ 確 認 後 、 "Next "をクリックして自動ハイトマップ 格子プロービングを開始します。ここで 設定した格子点の数が表示され、1点ずつ プロービングが実行されます。総プロー ビング時間は、設定されたプロービング エリア、格子点数、Z軸の安全高さに関係 します。...
- Seite 69 格子プロービングが完了したら、ハイト マップを適用することができる。この時 点で、彫刻平面が生成されます。平面が 傾いている場合、ツールはX方向とY方向 に移動しながら、傾いた平面に基づいて リアルタイムでZ軸値を調整し、ツールが 常に平面からの相対的な高さを維持する ようにします。 ハイトマッププレーンのプロービングに 失敗すると、左の画像に示すインターフ ェースが表示されます。画面の指示に従 って高さマップツールの設定を再起動す るか、終了してください。 D. レーザーモード GRBL設定インターフェースに入り、$32パラメータを1に変更します。すると、$30パラ メータは自動的に1000に調整されます。その後、マシンはレーザーモードに切り替わり ます。...
- Seite 70 CUBIKOはPCと連動する 上記のチュートリアルでは、Cubikoのオフライン機能について多くを学びました。 より多くの利用シーンに対応できるよう、パソコン用の操作チュートリアルも 用意しました。 以下では、彫刻のテストファイルを通して、よく使われるコンピュータ制御ソフ ト（Candle）の機能をご紹介します。どうぞお楽しみください。...
- Seite 71 ステップ1：ドライバーの取り付け ヒント: Windows 11をお使いの場合、このドライバはすでにシステムに含まれていますので、 以下のドライバ説明に従う必要はありません。ステップ2へお進みください。 Windows 10システムを使用しているが、以下のドライバを正常にインストールできな い場合は、Windows 11システムに直接アップデートしてドライバを入手することもで きます。 参照したファイルはすべてSDカードにあるはずです。これらへのアクセスに問題がある 場合は、この完全なコピーを以下からダウンロードできます： https://genmitsu.s3.us-east-1.amazonaws.com/101-60-CUBK/Candle/ CH341SER（ソフトウェア→ドライバ→CH340SER.exe）と書かれたWindowsシリアル ポートドライバをインストールします。 リンク先のファイルは圧縮された.zipファイルに格納されていますのでご注意ください。 使用するには、.zipの全内容を指定のフォルダに解凍し、そこからファイルを実行して みる必要があります。.zipから直接ファイルを実行しても動作しません。 CH340SER.exeを見つけたら、右クリックして「管理者として実行」を選択し、コンピ ューターに変更を加えるプログラムを許可します。そこからインストールプロセスに 従えば、このステップは完了です。 ステップ2：ソフトウェアの "インストール" これはフリーでオープンソースのプログラムであり、シリアルUSB接続を介してCNCと対 話し、様々な機能を提供します。Candleは、 https://github.com/Denvi/Candle/releases/download/v1.1/Candle̲1.1.7.zip からWindows 用に単独でダウンロードすることもできます。 フォルダ（software → Grbl control(Candle̲1.1.7 ) → Candle.exe.）を開き、主ファイル であるCandle.exeを見つけて、以下のようにデスクトップにショートカットを作成しま す：...
- Seite 72 これでデスクトップからショートカットを使ってCandleを起動できる。これ以上のイン ストールは必要ありません。 ステップ3：キャンドルに接続する 初めて使用するときは、適切なボーレートとCOMポートを設定する必要があります。 認識されない場合は、自動的に "Baud "ドロップダウンメニューを選択し、115200を選 択します。 お使いのマシンのCOMポートを確認します： Windows XP：マイコンピュータ "を右クリックし、"管理 "を選択し、"デバイスマネー ジャ "を選択する。 Windows 7: "スタート "をクリック > "コンピュータ "を右クリック > "管理 "を選択 > 左 ペインから "デバイスマネージャー "を選択。 Windows 8 以降のすべてのシステムに対応しています：このPC "を右クリック > "プロ パティ "を選択 > "デバイスマネージャ "を選択します。...
- Seite 74 ツリーで "Ports (COM & LPT) "を展開する。 あなたのマシンはUSBシリアルポート(COMX)になります。"X "はCOM番号を表し、例 えばCOM12です。 USBシリアルポートが複数ある場合は、それぞれを右クリックしてメーカーを確認す ると、マシンは「CH340」になる。...
- Seite 75 キャンドルソフトを開き、ツールバーの「設定」をクリックします。 COMポートを先ほど問い合わせたシリアルポート番号として選択し、ボーレートを 115200に設定する。 OK」をクリックして保存する。...
- Seite 76 ステップ4：テストプロジェクトの実行 3Dプレビュー画面：マウスの左ボタンを押したままにすると、角度を回転させたり、マ ウスホイールをスクロールすることで、拡大または縮小したりすることができます。 もし、何も表示されない場合は、OpenGL2.0グラフィックカードをサポートするPCに変 更する必要があります。 座標表示 よく使う操作ボタ ンマウスの矢印を アイコンの上に置 くと、特定の機能 が表示されます。 手動操作ボタン コマンド送信 Gコードを開く Gコードを送信する コマンド入力ボックス...
- Seite 77 開く]をクリックし、実行するGコードを選択する。 手動操作パネルをクリックし、工具とワークがちょうど接触するように、主軸を彫刻の 開始点に移動します。 ゼロ XY］［ゼロ Z］をクリックすると、XYZ 軸座標がクリアされます。 Gコードを実行している[送信]をクリックします。 ファームウェアのパラメータについて コントロールボードのパラメーターはCubikoに従って設定されている。...
- Seite 78 CUBIKOはAPPと連携 PCやオフラインでのコントロールに加え、"Genmitsu "APPを使 ってCubikoをコントロールすることもできる。...
- Seite 79 WiFi機能を有効にする メインページでWi-Fiスイッチをオンにした後、スマホの「GENMITSU」アプリでペアリン グとコントロールができる。 Genmitsu Appの使い方に関するさらに詳しいチュートリアルは、以下のQRコードをクリ ックまたはスキャンしてください。...
