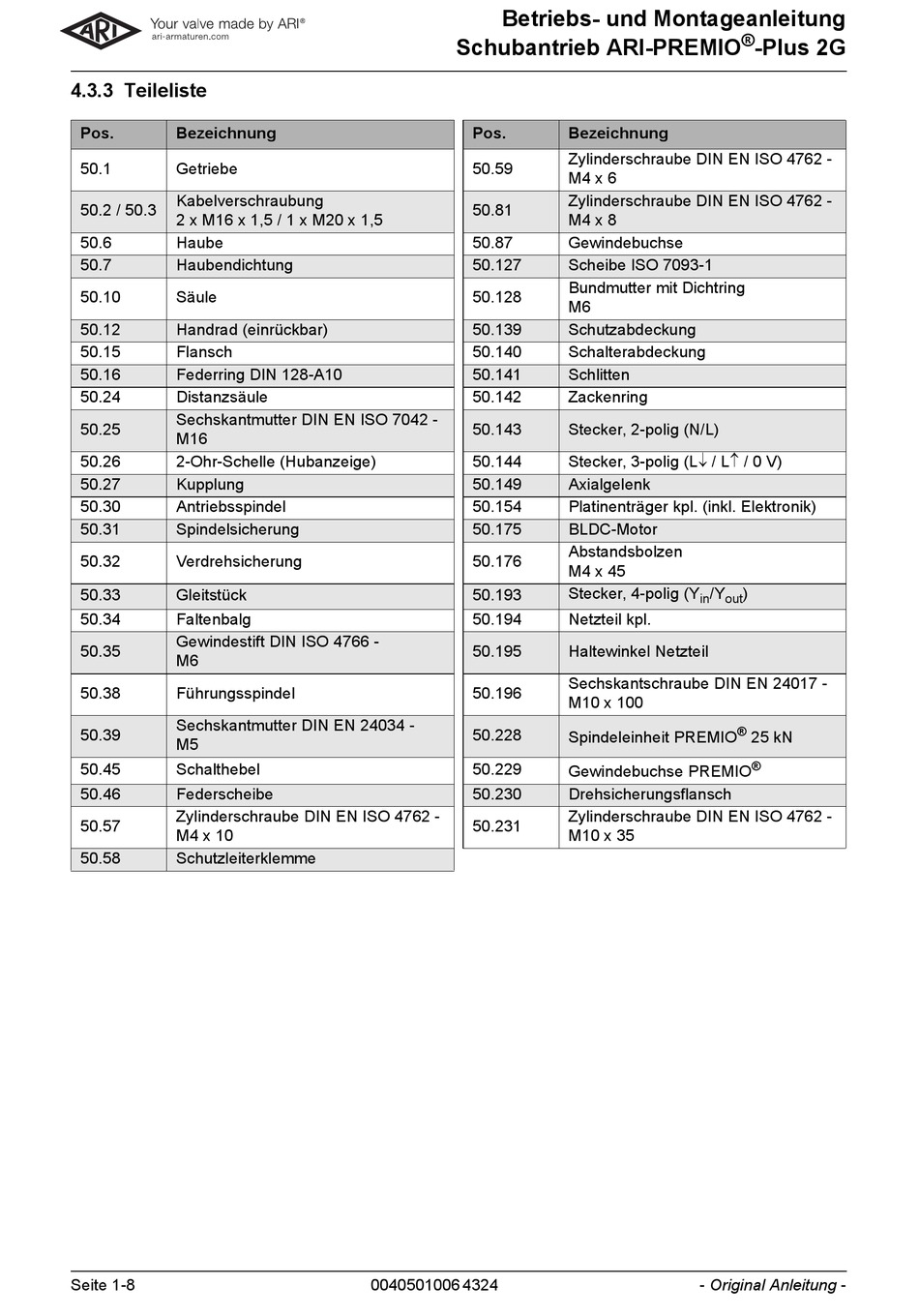

4.3.3 Teileliste
Pos.
Bezeichnung
50.1
Getriebe
Kabelverschraubung
50.2 / 50.3
2 x M16 x 1,5 / 1 x M20 x 1,5
50.6
Haube
50.7
Haubendichtung
50.10
Säule
50.12
Handrad (einrückbar)
50.15
Flansch
50.16
Federring DIN 128-A10
50.24
Distanzsäule
Sechskantmutter DIN EN ISO 7042 -
50.25
M16
50.26
2-Ohr-Schelle (Hubanzeige)
50.27
Kupplung
50.30
Antriebsspindel
50.31
Spindelsicherung
50.32
Verdrehsicherung
50.33
Gleitstück
50.34
Faltenbalg
Gewindestift DIN ISO 4766 -
50.35
M6
50.38
Führungsspindel
Sechskantmutter DIN EN 24034 -
50.39
M5
50.45
Schalthebel
50.46
Federscheibe
Zylinderschraube DIN EN ISO 4762 -
50.57
M4 x 10
50.58
Schutzleiterklemme
Seite 1-8
Betriebs- und Montageanleitung
Schubantrieb ARI-PREMIO
Pos.
50.59
50.81
50.87
50.127
50.128
50.139
50.140
50.141
50.142
50.143
50.144
50.149
50.154
50.175
50.176
50.193
50.194
50.195
50.196
50.228
50.229
50.230
50.231
0040501006 4324
®
Bezeichnung
Zylinderschraube DIN EN ISO 4762 -
M4 x 6
Zylinderschraube DIN EN ISO 4762 -
M4 x 8
Gewindebuchse
Scheibe ISO 7093-1
Bundmutter mit Dichtring
M6
Schutzabdeckung
Schalterabdeckung
Schlitten
Zackenring
Stecker, 2-polig (N/L)
Stecker, 3-polig (L/ L / 0 V)
Axialgelenk
Platinenträger kpl. (inkl. Elektronik)
BLDC-Motor
Abstandsbolzen
M4 x 45
Stecker, 4-polig (Y
/Y
in
out
Netzteil kpl.
Haltewinkel Netzteil
Sechskantschraube DIN EN 24017 -
M10 x 100
®
Spindeleinheit PREMIO
Gewindebuchse PREMIO
Drehsicherungsflansch
Zylinderschraube DIN EN ISO 4762 -
M10 x 35
- Original Anleitung -
-Plus 2G
)
25 kN
®
