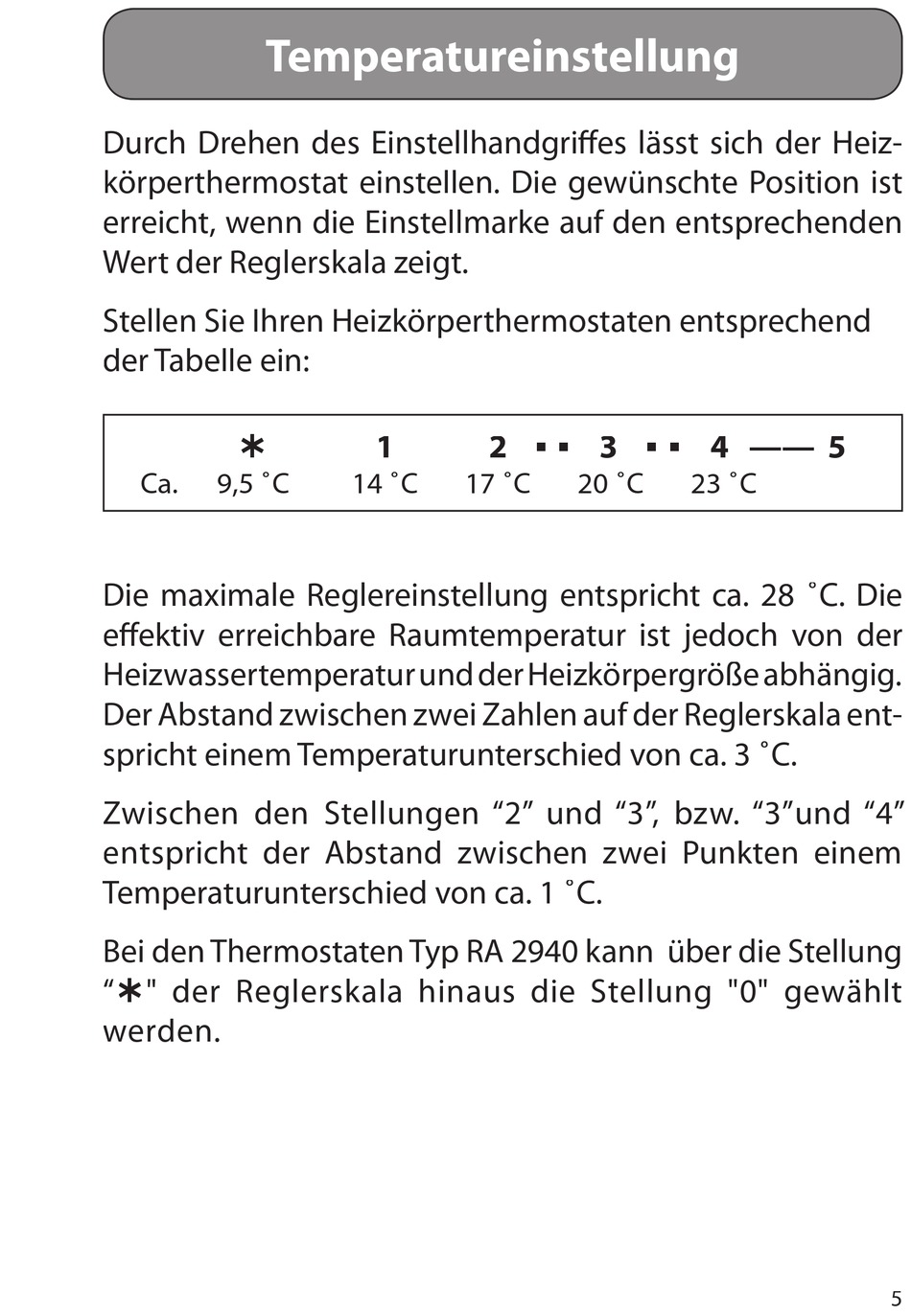

Temperatureinstellung

Durch Drehen des Einstellhandgriff es lässt sich der Heiz-
körperthermostat einstellen. Die gewünschte Position ist
erreicht, wenn die Einstellmarke auf den entsprechenden
Wert der Reglerskala zeigt.
Stellen Sie Ihren Heizkörperthermostaten entsprechend
der Tabelle ein:
1 2 3 4 —— 5

   
Ca. 9,5 ˚C 14 ˚C 17 ˚C 20 ˚C 23 ˚C
Die maximale Reglereinstellung entspricht ca. 28 ˚C. Die
eff ektiv erreichbare Raumtemperatur ist jedoch von der
Heizwassertemperatur und der Heizkörpergröße abhängig.
Der Abstand zwischen zwei Zahlen auf der Reglerskala ent-
spricht einem Temperaturunterschied von ca. 3 ˚C.
Zwischen den Stellungen "2" und "3", bzw. "3"und "4"
entspricht der Abstand zwischen zwei Punkten einem
Temperaturunterschied von ca. 1 ˚C.
Bei den Thermostaten Typ RA 2940 kann über die Stel lung
"" der Reglerskala hinaus die Stellung "0" gewählt
wer den.
