Steuerkabel aus BADU Eco Flex
Spannungsversorgung
Die Kabel sind potentialfrei anzuschließen. Kontakte nur einzeln schalten (Priorität der Kontakte be-
achten), ansonsten erfolgt keine Aktivierung der gewünschten Drehzahl.
Hinweis:
Startet die Pumpe aus dem Stillstand heraus, läuft sie im Ansaugmodus an und an-
schließend mit der ausgewählten Festdrehzahl. Im laufenden Betrieb werden die Fest-
drehzahlen direkt angefahren, ohne Ansaugzeit. Wird die externe Ansteuerung nicht
benötigt, müssen die Kabelenden isoliert werden.
Hinweis:
Der Einbau eines Strömungswächters in die Umwälzleitung wird empfohlen, damit
eine Störmeldung angezeigt werden kann. Hierdurch kann eine längere Unterbrechung
des Badewasserkreislaufes vermieden werden.
Hinweis:
Die Betriebsspannung 230 V muss kontinuierlich – unabhängig von der Filterlaufzeit –
an der Pumpe anliegen!

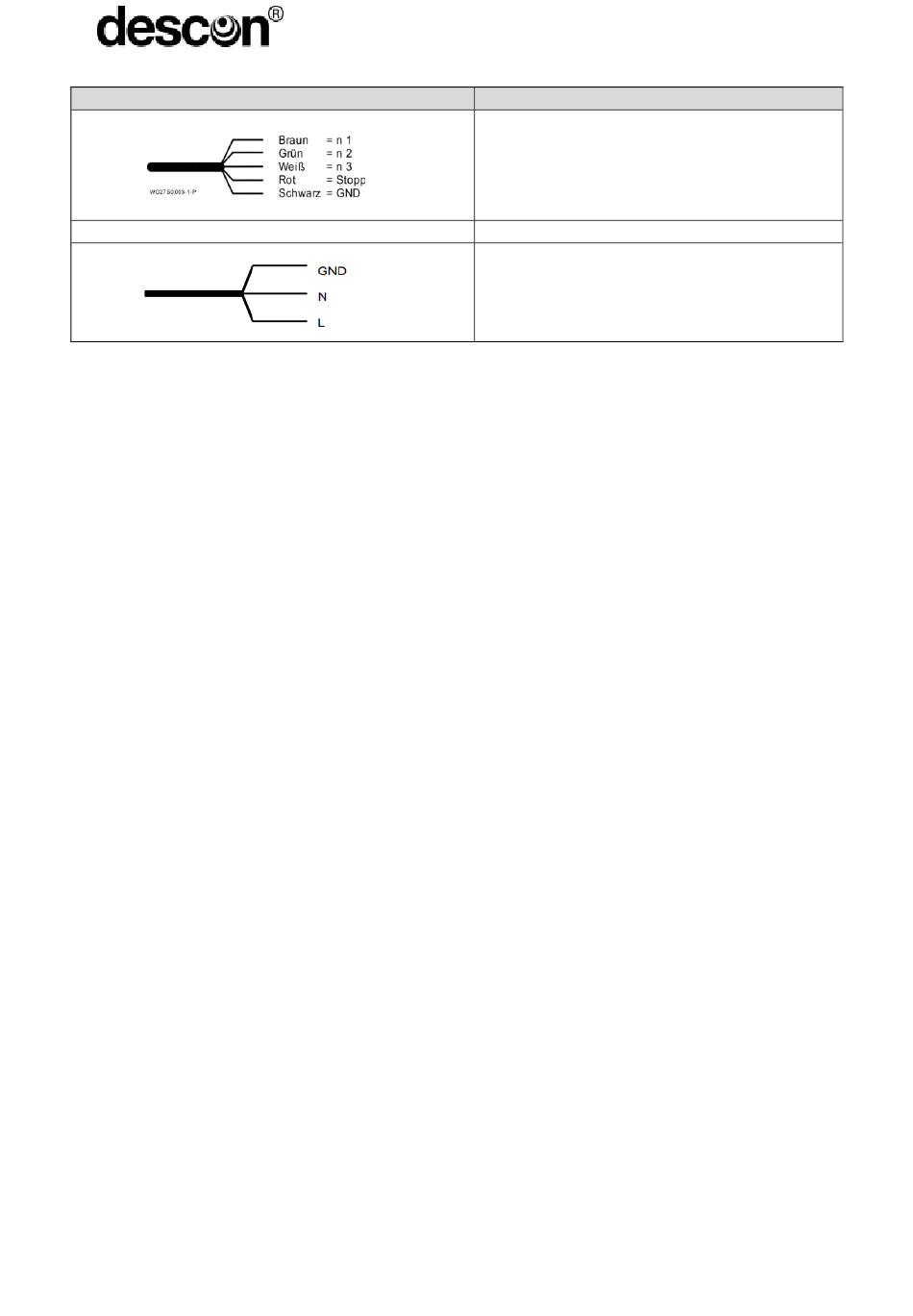

Anschluss descon command plus Eco
Braun = Klemme 54
Grün = Klemme 55
Gelb = Klemme 56
Stopp = Klemme 53
GND = Klemme 51
Anschluss descon command plus Eco
Die Pumpe muss kontinuierlich mit einer
Betriebsspannung von 230V versorgt werden.
