8
NO
Kontroller at alle enheter er slått av før de koples sammen.
Videobildene kan vises på din TV. Du kan ikke se bildene på datamaskinens skjerm.
Når du koples sammen utstyr med vedlagte kabler må du passe på at kjernefiltrene plasseres
nærmest videofangstboksen.
TV (still
inngangsvelgerbryteren
på VIDEO (EXT.IN))
Andre enheter med
bildeutgang
Koples til JLIP kontakt
dersom den finnes

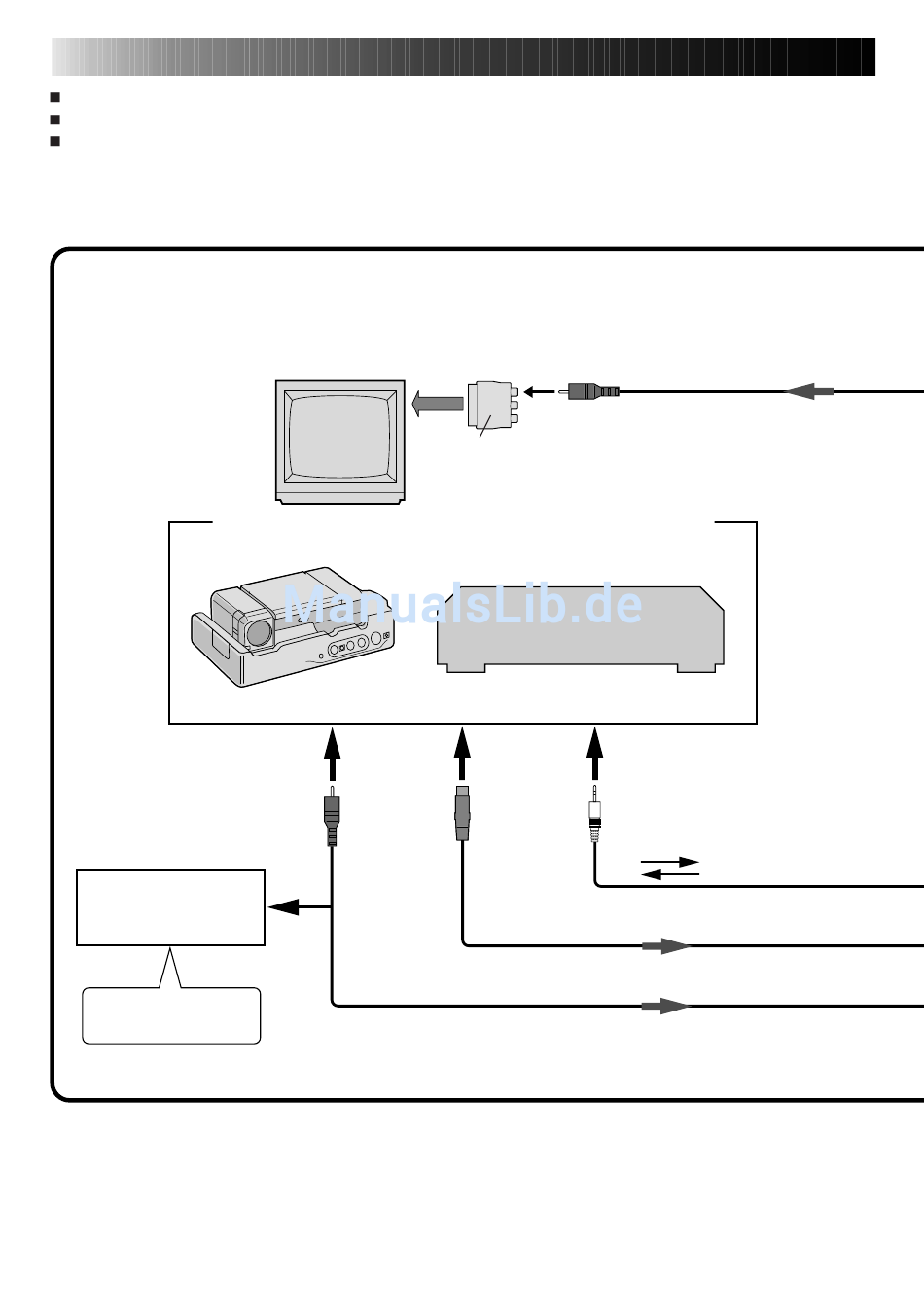

KONTAKTER (Ved bruk av JLIP videofangst program)
Bildekilder med JLIP og S-Video utganger
Til
videoutgang
Koples til TV
eller
videospiller
med AV-
Til
kontakt
videoinngang
Kabeladapter (inkludert)
Bruk vedlagte kabeladapter dersom din
videospiller har en 21-pinners AV-inngang
(SCART)
Videospiller (opptaksenhet)
Til S-
Videoutgang
Videokabel
(inkludert)
Til
JLIP kontakt
3,5 mm diameter 4-polet kabel
(inkludert)
S-Video kabel (inkludert)
Videokabel (inkludert)
