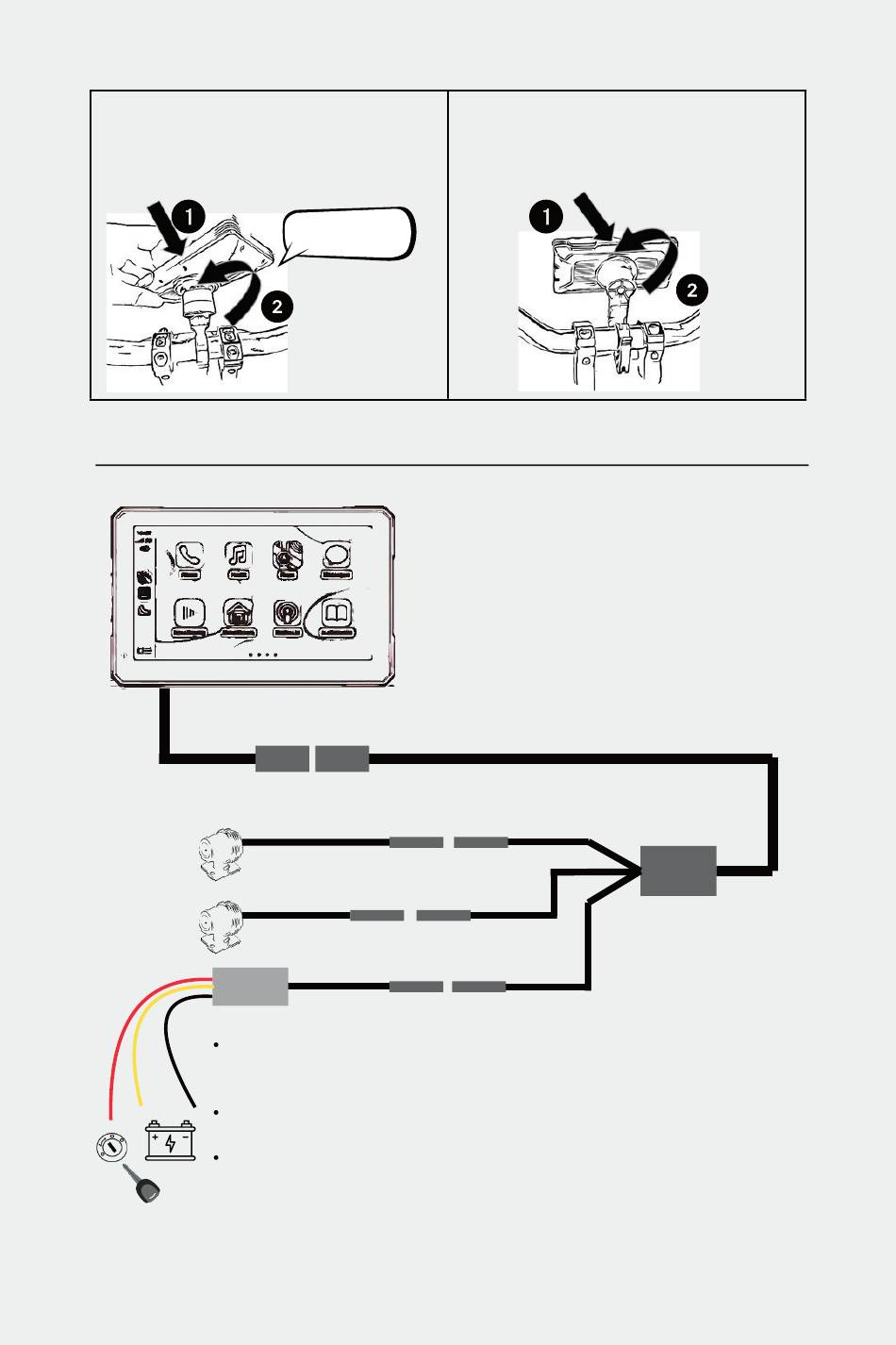

Para bloquear: inserte, empuje y
gire 45 grados en sentido horario o
antihorario para bloquear
3.3 Cableado a la fuente de alimentación de 12 V de la motocicleta
CONECTORES PRINCIPALES
CÁMARA
TRASERA
Cámara
frontal
ADAPTADOR
DE 12 V
Cable amarillo (BATT): conéctelo a una fuente de alimentación
permanente de +12 V, como el terminal positivo de la batería de la
motocicleta (+).
Cable negro (GND): conectar a un punto de tierra en el cuadro de la
BATERIA Tierra
CAC
motocicleta o directamente al terminal negativo de la batería (-).
Cable rojo (ACC): se conecta a una fuente de +12 V conmutada, que está
activa solo cuando la llave de la motocicleta está en la posición ACC o
cuando el tablero está encendido.
Para soltar: empuje y gire 45 grados
en sentido horario o antihorario para
quitar el dispositivo del soporte
hacer clic
ALIMENTACIÓN
CABLE PRINCIPAL
DVR-R
DVR-F
CABLE DE
