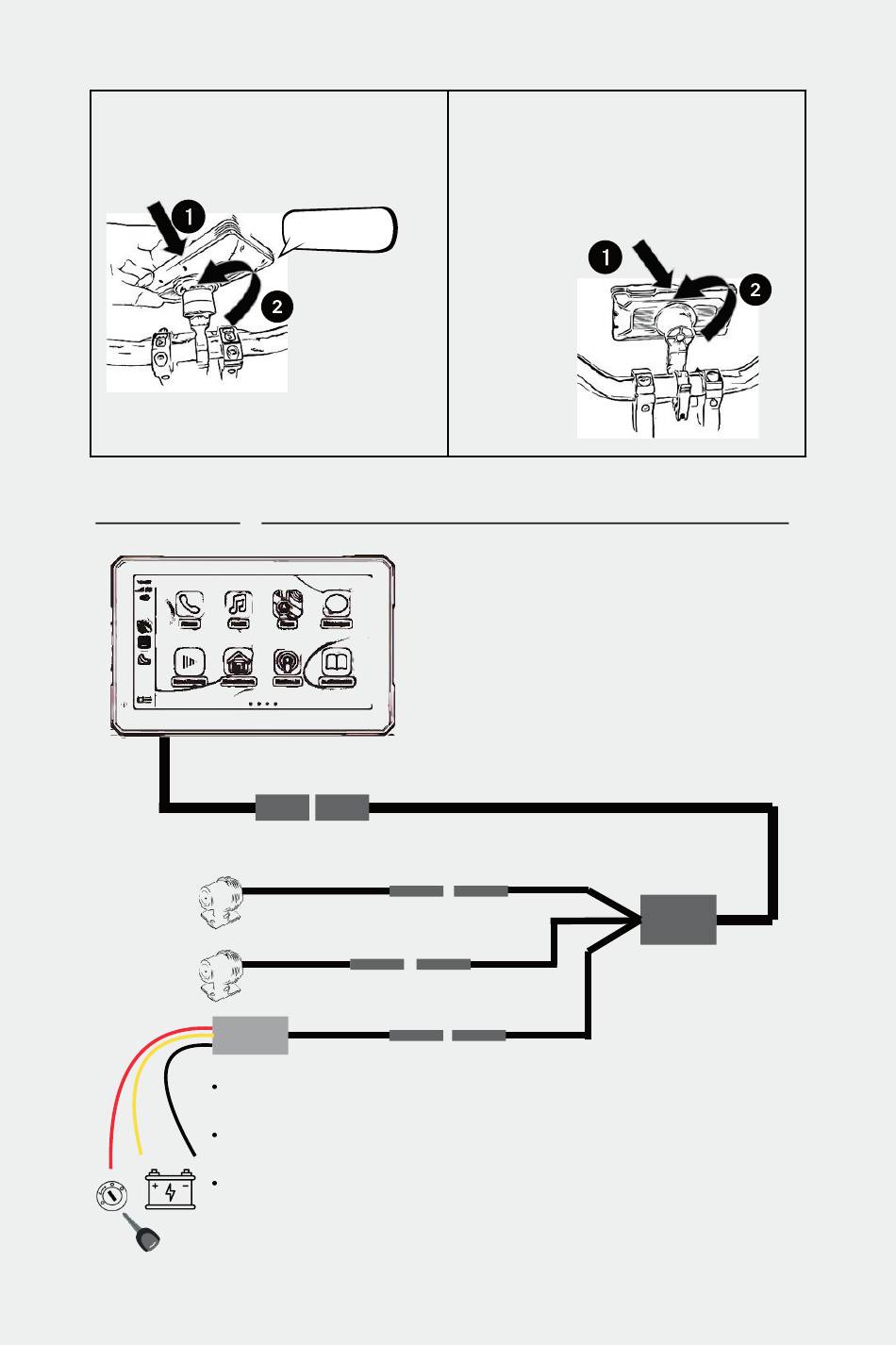

Pour verrouiller : insérez, poussez
et faites pivoter de 45 degrés dans le
sens horaire ou antihoraire pour
verrouiller
3.3 Câblage de l'alimentation 12 V de la moto
CONNECTEURS PRINCIPAUX
CAMÉRA
ARRIÈRE
CAMÉRA
FRONTALE
ADAPTATEUR
12V
Fil jaune (BATT) : connectez-le à une source d'alimentation permanente
+12 V, comme la borne positive de la batterie de la moto (+).
Fil noir (GND) : connectez-le à un point de masse sur le cadre de la
moto ou directement à la borne négative de la batterie (-).
BATT
Terre
ACC
Fil rouge (ACC) : connectez-le à une source +12 V commutée, qui n'est
active que lorsque la clé de la moto est en position ACC ou lorsque le
tableau de bord est allumé.
Cliquez
Pour libérer : poussez et faites
pivoter de 45 degrés dans le sens
des aiguilles d'une montre ou dans le
sens inverse des aiguilles d'une
montre pour retirer l'appareil du
support.
CÂBLE PRINCIPAL
DVR-R
DVR-F
CÂBLE
D'ALIMENTATION
