Verwendung von CKIT-AC-M
CKIT-AC-M ist ein wetterfestes Verbindungskit für den Stromanschluss. Montageanleitungen für dieses Teil
gehören zum Lieferumfang. Es müssen alle Anweisungen eingehalten werden, um eine korrekte Montage des
Anschlusses mit dem Kabel zu gewährleisten.
Die erforderlichen Spezifikationen für Wechselstromkabel von Drittanbietern, die mit der CKIT-Lösung
verwendet werden, sind folgendermaßen:
250 V/1 A Mindestspannung/Strombelastbarkeit
6 – 12 mm Durchmesser
für den Außenbereich und für Sonneneinstrahlung geeignet
Abbildung 24
Neutral
Stromanschluss am AP175AC/MSR2KAC
Anschließen des Stromkabels an den W-IAP175AC
1. Entfernen Sie die Schutzkappe vom Stromanschluss.
2. Stecken Sie den Stecker des Stromkabels in den Stromanschluss des Geräts, und befestigen Sie die
wasserdichte Abdeckung mit der Hand.
3. Dichten Sie die Stromkabelverbindung mit PVC-Isolierband, Klebeisolierband und einem Band ab.
Wechselstromquellen-Spezifikationen (bei einem W-IAP175-Anschluss): 100–240 V AC, 100 W
Wechselstromkabel-Spezifikationen (bei Verwendung eines Wechselstrom-Verbindungskits und eines
speziellen Kabels): Mindestspannung/Strombelastbarkeit 250 V/1 A, Durchmesser 6–12 mm, für den
Außenbereich geeignet
Dell PowerConnect W-IAP175 Outdoor Instant Access Point | Installationsanleitung

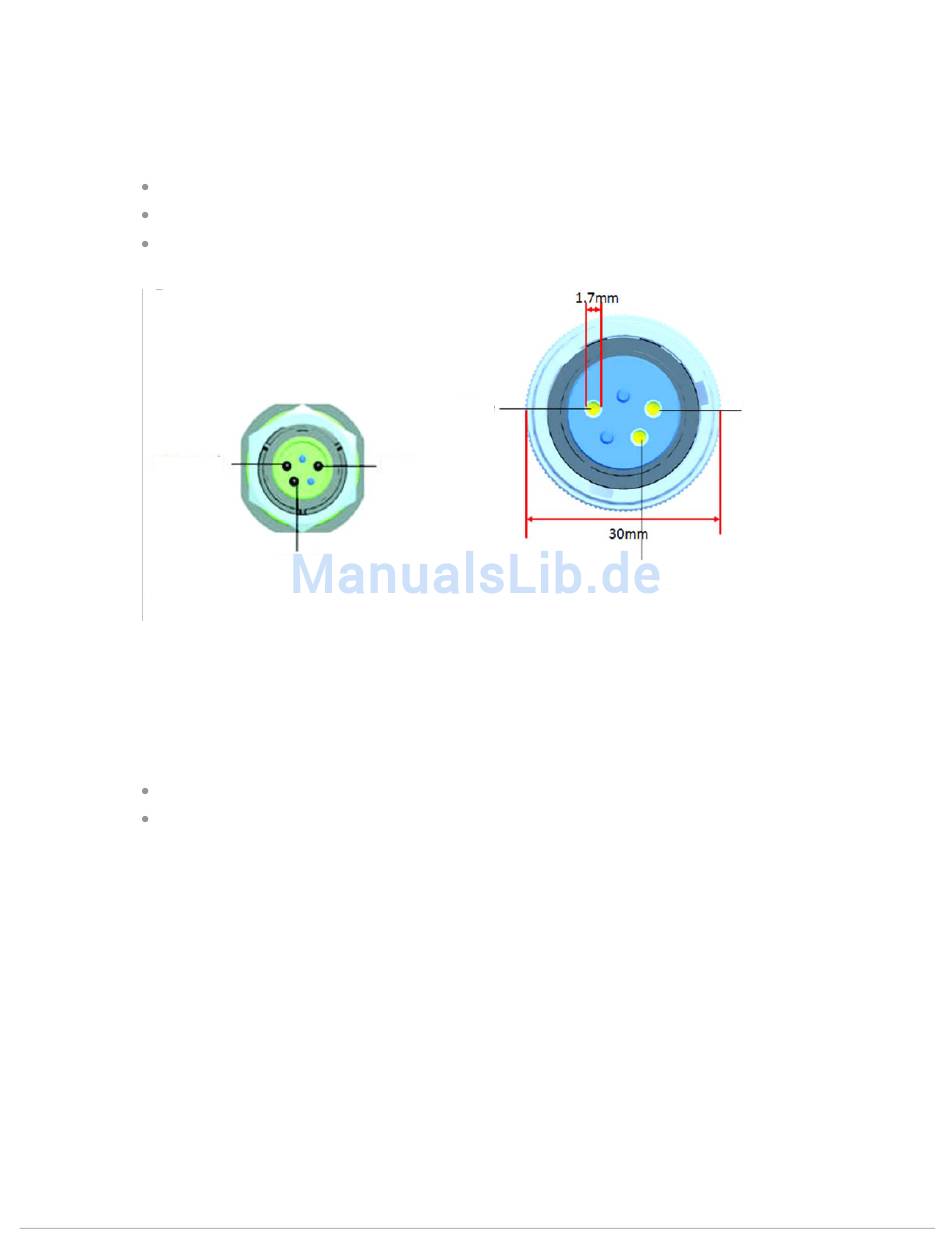

Pin-Belegung für den Netzstromanschluss des W-IAP175AC
Phase
Erdung
Phase
Erdung
Anschluss für das Wechselstromkabel
Neutral
