Tabelle 5
Gesamtlänge der
Verbindung
3,2 km
4,8 km
6,4 km
8 km
11,3 km
14,5 km
19,3 km
24,1 km
HINWEIS: Um Hindernisse entlang des Funkwegs zu umgehen, muss die Höhe des Objekts zum erforderlichen Mindestabstand für
eine deutliche Funksichtverbindung addiert werden. Betrachten Sie das folgende einfache Beispiel in

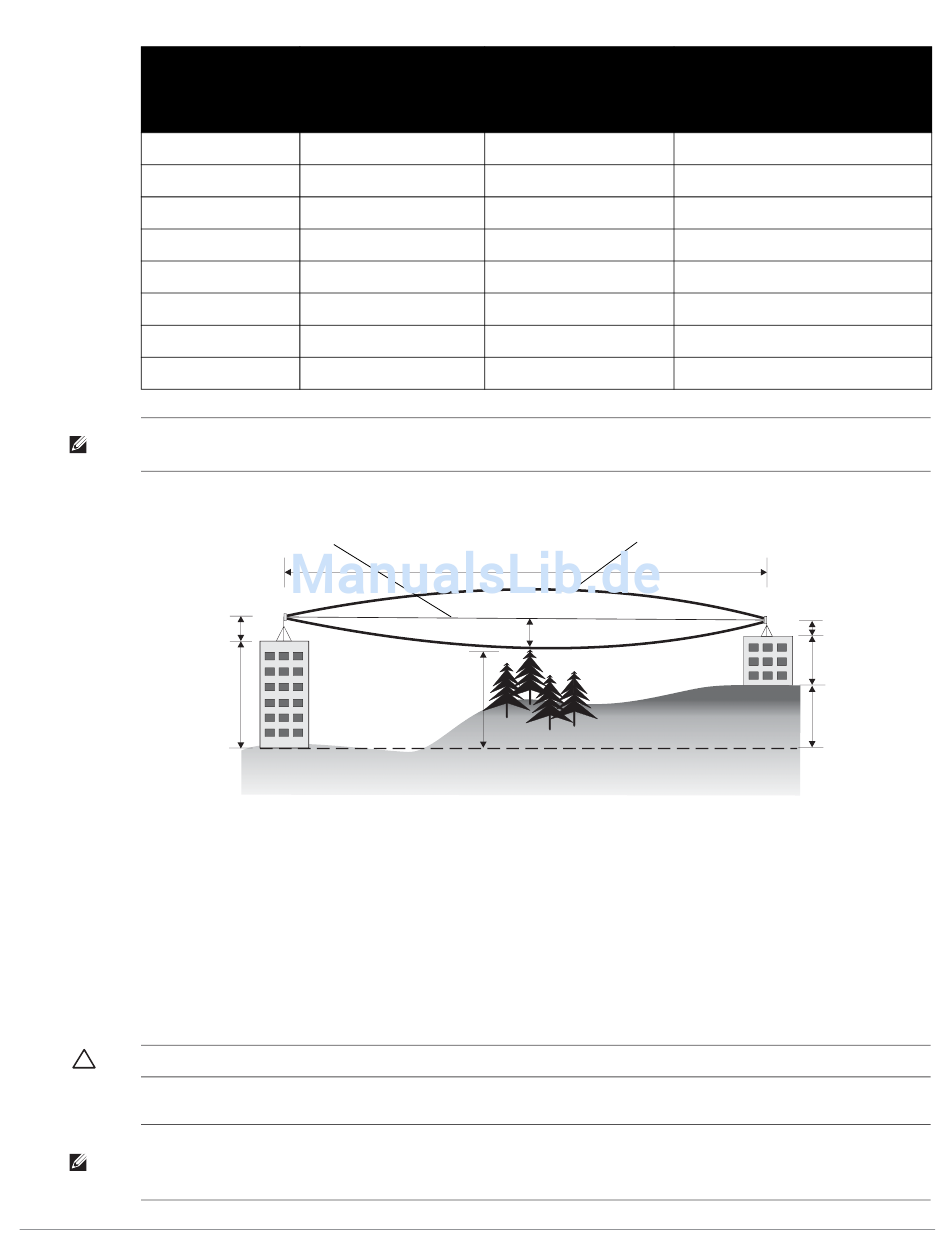

Abbildung 5
2,4 m
20 m
Eine Funkbrücke oder Mesh-Verbindung wird bereitgestellt, um Gebäude A mit Gebäude B in 4,8 km
Entfernung zu verbinden. Auf halber Strecke zwischen den beiden Gebäuden befindet sich ein kleiner mit
Bäumen bewachsener Hügel. Der oben stehenden Tabelle lässt sich entnehmen, dass der Abstand zu Objekten
bei einer Verbindung über 4,8 km in der Mitte 4,7 m betragen muss. Die Baumwipfel auf dem Hügel befinden
sich in einer Höhe von 17,7 m; die Antennen an den Enden der Verbindung müssen also mindestens 22,4 m hoch
sein. Gebäude A ist sechsstöckig und damit 20 m hoch. Auf dem Dach muss demnach ein 2,4 m hoher Mast
errichtet werden, um die erforderliche Höhe für die Antenne zu erreichen. Gebäude B ist nur dreigeschossig und
damit 9 m hoch, es steht jedoch auf einem 12 m hohen Hügel. Um auf Gebäude B eine Antenne anzubringen, ist
also ein Mast mit einer Höhe von 1,4 m erforderlich.
VORSICHT: Stellen Sie einen Funkmast oder -turm nie in der Nähe von Überlandleitungen auf.
HINWEIS: Örtliche Vorschriften lassen die Errichtung hoher Funkmasten oder -türme möglicherweise nicht oder nur bis zu einer
bestimmten Höhe zu. Wenn für Ihre Funkbrücke oder Mesh-Verbindung ein hoher Funkmast oder -turm erforderlich ist, lassen Sie
sich von einem professionellen Bauunternehmen beraten.
10
Anforderungen für Mindesthöhe und Abstand der Antenne
Max. Abstand für 60 %
der ersten Fresnelzone
bei 5,8 GHz
3,8 m
4,7 m
5,4 m
6,1 m
7,2 m
8,2 m
9,4 m
10,5 m
Antennenhöhe und Sichtverbindung
Visuelle Sichtverbindung
A
Ungefährer Abstand
für die Erdkrümmung
0,15 m
0,3 m
0,6 m
0,9 m
1,9 m
3,1 m
5,5 m
8,5 m
4,8 km
4,7 m
17,7 m
Dell PowerConnect W-IAP175 Outdoor Instant Access Point | Installationsanleitung
Erforderlicher Gesamtabstand
am Mittelpunkt der Verbindung
4,0 m
5,0 m
6,0 m
7,0 m
9,1 m
11,3 m
14,9 m
19,1 m
Abbildung
Funksichtverbindung
B
12 m
5.
1,4 m
9 m
