Dell Networking W-AP270 Serie Access Point
Installationsanleitung

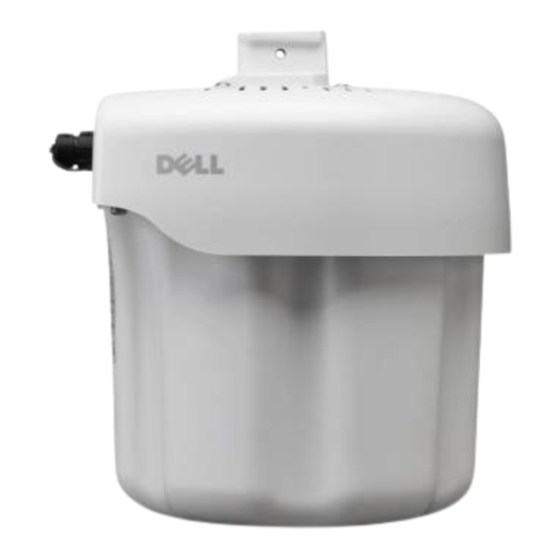

Der Dell W-AP274 und W-AP275 sind wetterfeste, drahtlose Dual-Radio-Access-Points (APs) gemäß Standard
IEEE 802.11ac für den Einsatz im Freien. Diese Access Points verwenden die MIMO-Technologie (Multiple-
Input, Multiple-Output) und andere Techniken mit hohem Durchsatz, um Hochleistungs-, 802.11ac-
Funktionalität mit 2,4 GHz und 5 GHz zu bieten, während gleichzeitig vorhandene 802.11a/b/g/n-
Drahtlosdienste unterstützt werden. Der Access Point der W-AP270 Serie kann nur zusammen mit einem Dell
Networking W-Serie Mobility Controller verwendet werden.
W-AP270 Serie-Betrieb
Drahtloser Transceiver

Wireless Access Point (IEEE 802.11 a/b/g/n/ac)

Wireless Air Monitor (IEEE 802.11 a/b/g/n/ac)

Protokollunabhängige Netzwerkfunktionalität

Kompatibilität mit IEEE 802.3at PoE

Zentrale Verwaltungskonfiguration und Upgrades mit einem Dell Controller

Übersicht über das Handbuch
„W-AP270 Serie Hardwareübersicht" auf Seite 3

W-AP274 und W-AP275 Access Points.
„Bevor Sie beginnen" auf Seite 7

Bereitstellung eines drahtlosen Netzwerks für den Außenbereich.
„Installieren des APs" auf Seite 9

der W-AP274 und W-AP275 Access Points.
„Sicherheits- und Zulassungsbestimmungen" auf Seite 14

Sicherheitsbestimmungen und die Regulierungskonformität.
Lieferumfang
W-AP274 oder W-AP275 Access Point

Kabelverschraubungen, 2 Stück

Kupferanschlussklemme, 1 Stück

M4x6-Schraube, 1 Stück

USB-Konsolenkabel

Installationsanleitung (dieses Dokument)

HINWEIS: Die wetterfesten Schutzkappen für die Ethernet-, Konsolen- und Stromanschlüsse befinden sich nicht lose in der
Verpackung, sondern sind am AP befestigt.
0511549-DE-02 | März 2014
enthält einen ausführlichen Überblick über die Hardware der
nennt wichtige Fragen und zu berücksichtigende Aspekte für die
beschreibt die Schritte für die erfolgreiche Installation und Bereitstellung
enthält einen Überblick über die
1
