Dell Networking 330 Serie Installationsanleitung

Dell Networking 330 Series Access Points
Installationsanleitung
Die Dell 330 Series Wireless Access Points unterstützen den Standard
IEEE 802.11ac für Hochleistungs-WLANs. Dieses Gerät verfügt über zwei Dual-
Band-Funkeinrichtungen, die den Netzwerkzugriff ermöglichen und das Netzwerk
gleichzeitig überwachen. Dieser Access Point bietet Hochleistungs-, 802.11n-
Funktionalität mit 2,4 GHz und 5 GHz und unterstützt gleichzeitig 802.11a/b/g-
Drahtlosdienste. Zum Erreichen der optimalen Leistung ist beim Betrieb im
5-GHz-Modus Multi-User Multiple-Input, Multiple-Output (MU-MIMO) aktiviert.
Die Access Points W-AP334 und W-AP335 arbeiten zusammen mit einem Dell
Controller, während die Access Points W-IAP334 und W-IAP335 mithilfe eines
integrierten virtuellen Controllers konfiguriert werden können.
Die drahtlosen 330 Series Access Points weisen die folgenden Merkmale auf:
Drahtloser Access Point gemäß IEEE 802.11a/b/g/n/ac

Drahtloser Air Monitor gemäß IEEE 802.11a/b/g/n/ac

IEEE 802.11a/b/g/n/ac Spektrummonitor

Kompatibel mit IEEE 802.3at-Stromquellen

Zentrale Verwaltung, Konfiguration und Aktualisierung

Integrierter Bluetooth Low Energy (BLE)-Funk

HINWEIS: Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt
sind oder wenn Sie falsche Teile erhalten haben. Bewahren Sie den Karton
einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf.
Verwenden Sie diese Materialien, um das Produkt bei Bedarf zu verpacken und an
den Händler zurückzugeben.
Lieferumfang
(I)W-AP334 oder (I)W-AP335 Access Point

9/16-Zoll- und 15/16-Zoll-Deckenschienen

Safety, Compliance, and Warranty Information Guide

Dell Instant Quick Start Guide (nur W-IAP334 und W-IAP335)

Dell Professional Installation Guide (nur W-IAP334)

Dell Networking 330 Series Access Points Installationsanleitung (dieses

Dokument)
Hinweis: Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt
sind oder wenn Sie falsche Teile erhalten haben. Bewahren Sie den Karton
einschließlich der Original-Verpackungsmaterialien nach Möglichkeit auf.
Verwenden Sie diese Materialien, um das Produkt bei Bedarf zu verpacken und an
den Händler zurückzugeben.
Software
Die Access Points W-AP334 und W-AP335 benötigen W-Series ArubaOS 6.5.0 oder
höher. Weitere Informationen finden Sie im W-Series ArubaOS User Guide und im
W-Series ArubaOS Quick Start Guide.
VORSICHT: Aruba Access Points sind als Funkübertragungsgeräte klassifiziert
und unterliegen behördlichen Regulierungen des jeweiligen Landes.
Der Netzwerkadministrator/die Netzwerkadministratoren ist/sind dafür
verantwortlich, sicherzustellen, dass die Konfiguration und der Betrieb dieses
Geräts alle geltenden Zulassungsbestimmungen des jeweiligen Landes erfüllen.
Eine vollständige Liste der zugelassenen Kanäle in Ihrem Land finden Sie in der
Dell W-Series Downloadable Regulatory Table unter dell.com .
330 Serie - Hardwareübersicht
Abbildung 1 LEDs
LEDs
Die 330 Series Access Points verfügen über zwei LEDs, die den System- und
Funkstatus anzeigen.
Die LEDs verfügen über drei Betriebsmodi, die in der Systemverwaltungssoftware
ausgewählt werden können:
Standardmodus: siehe Tabelle 1

Aus-Modus: LEDs leuchten nicht

Blinkmodus: LEDs blinken grün

Tabelle 1 330 Series - LED-Statusanzeigen
LED Farbe/Status Bedeutung
Systemstatus Aus Gerät ausgeschaltet
(Links)
Grün - blinkend Gerät startet, noch nicht einsatzbereit
Grün - durchgehend Gerät ist einsatzbereit
Grün - blinkend Gerät arbeitet im eingeschränkten Modus. Eine der
folgenden Bedingungen trifft zu:
 Uplink bei suboptimaler Geschwindigkeit
(< 1 Gbit/s) verhandelt oder
 Ethernet-Funk ist nicht im Modus mit hohem
Durchsatz (HT)
Funkstatus Aus Gerät ausgeschaltet oder beide Funkeinrichtungen
deaktiviert
(Rechts)
Grün - durchgehend Beide Funkeinrichtungen im Zugriffsmodus aktiviert
Grün - blinkend Ein Funk im Zugriffsmodus aktiviert
Gelb - durchgehend Beide Funkeinrichtungen im Überwachungsmodus
aktiviert
Gelb - blinkend Ein Funk im Zugriffsmodus; ein Funk deaktiviert
Abwechselnd  Grün: ein Funk im Zugriffsmodus
 Gelb: ein Funk im Überwachungsmodus
Rot: ein Funk im Fehlermodus

Externe Antennenanschlüsse

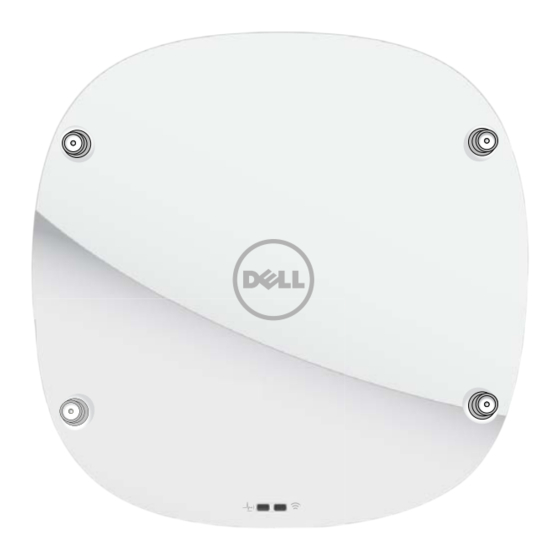

Die W-AP334 und W-IAP334 Access Points sind mit vier Anschlüssen für externe
Antennen ausgestattet. Sie befinden sich auf der Vorderseite des Access Points
(siehe Abbildung 2).
Abbildung 2 Externe Antennenanschlüsse
ANT1 ANT0
ANT3
ANT2 2
VORSICHT: Die äquivalente isotrope Strahlungsleistung (EIRP) für alle externen
Antennengeräte darf nicht die im jeweiligen Land/Gebiet geltenden
Höchstgrenzen überschreiten.
Die für die Installation zuständige Person muss den Antennengewinn für dieses
Gerät in der Systemverwaltungssoftware verzeichnen.
USB-Schnittstelle
Die 330 Series Access Points verfügen über einen USB-Anschluss, sodass sie mit
Funkmodems und anderen USB-Clientgeräten verbunden werden können.
Bei der Versorgung über eine 3.5at- oder Gleichstromquelle kann der USB-Anschluss
bis zu 5 W/1 A Leistung bereitstellen.
Bei der Versorgung über eine 802.3af-Quelle ist der USB-Anschluss deaktiviert.
Abbildung 3
USB-Anschluss
Abbildung 4 Rückseite
USB-Anschluss
Gleichstromanschluss
Ethernet-Anschlüsse
ENET1 ENET0
48V 0.75A
57V 600mA
Konsolenschnittstelle
CONSOLE
Kensington-
Schloss
Reset-Taste
Konsolenanschluss
Die Konsolenschnittstelle ermöglicht den direkten Anschluss des Access Points an ein
serielles Terminal oder an einen Laptop zur lokalen Verwaltung. Schließen Sie das
Gerät über ein Ethernet-Kabel direkt an ein Terminal oder einen Terminalserver an.
Bei dem Anschluss handelt es sich um einen RJ45-Anschluss mit einer Pin-Belegung
wie in Abbildung 5.
Abbildung 5
Serielle Konsolenschnittstelle – Pin-Belegung
Pin-Belegung der
Signalname Funktion
RJ-45-Buchse
1 BI_DA+ Bidirektionales Paar +A, PoE Negativ
2 BI_DA- Bidirektionales Paar -A, PoE Negativ
3 BI_DB+ Bidirektionales Paar +B, PoE Positiv
4 BI_DC+ Bidirektionales Paar +C, PoE Positiv
5 BI_DC- Bidirektionales Paar -C, PoE Positiv
6 BI_DB- Bidirektionales Paar -B, PoE Positiv
7 BI_DD+ Bidirektionales Paar +D, PoE Negativ
8 BI_DD- Bidirektionales Paar -D, PoE Negativ
Ethernet-Anschlüsse
Auf der Rückseite des 330 Series Access Point befinden sich zwei Ethernet-
Anschlüsse (ENET0 und ENET1) für kabelgebundene Verbindungen.
Diese Anschlüsse unterstützen Power over Ethernet (PoE) gemäß IEEE 802.3af und
akzeptieren 56 VDC (Nennspannung) als standardgemäß definiertes Powered
Device (PD, Verbraucher) von einem Power Sourcing Equipment (PSE,
Energieversorger), zum Beispiel von einem PoE-Midspan-Injektor, oder von einer
Netzwerkinfrastruktur, die PoE unterstützt.
ENET0: 100/1000/2500Base-T Auto-MDI/MDX RJ45-Anschluss.
ENET1: 100/1000Base-T Auto-MDI/MDX RJ45-Anschluss.
Öffnung für ein Kensington-Schloss
Die 330 Serie Access Points verfügen zur zusätzlichen Sicherheit über eine Öffnung
für ein Kensington-Schloss, siehe Abbildung 4.
Reset-Taste
Mit der Reset-Taste können Sie den Access Point auf die werkseitigen
Standardeinstellungen zurücksetzen. So können Sie den Access Point zurücksetzen:
1. Schalten Sie den Access Point aus.
2. Halten Sie die Reset-Taste mit einem schmalen Gegenstand, zum Beispiel einer
gerade gebogenen Büroklammer, gedrückt.
3. Schalten Sie den Access Point ein, ohne die Reset-Taste loszulassen. Die LED
„PWR" blinkt 5 Sekunden lang.
4. Lassen Sie die Reset-Taste los.
Die LED „PWR" blinkt innerhalb von 15 Sekunden erneut, um anzuzeigen, dass das
Reset abgeschlossen ist. Der Access Point wird mit den werkseitigen
Standardeinstellungen gestartet.
Stromversorgung
Die Anschlüsse ENET0 und ENET1 unterstützen PoE-in, sodass ein Anschluss
Strom von einer 802.3at-Quelle ziehen kann.
Falls PoE nicht verfügbar ist, kann der Access Point über einen einzelnen 48V/28W-
Gleichstromeingang für das separat erhältliche AP-AC-48V36 AC-to-DC-
Netzadapterkit eingesetzt werden.
Wenn sowohl eine 802.3at- als auch eine Gleichstromquelle verfügbar sind, hat die
Gleichstromquelle Vorrang. Der Access Point zieht gleichzeitig eine minimale
Strommenge von der PoE-Quelle. Falls die Gleichstromquelle ausfällt, wechselt der
Access Point zur 802.3at-Quelle.
Die 330 Series Access Points können ohne Einschränkung betrieben werden, wenn
die Stromversorgung über eine Gleichstrom- oder 802.3at-PoE-Quelle erfolgt.
In diesem Modus ist die USB-Schnittstelle aktiviert und unterstützt bis zu 1A/5W an
einen Verbraucher (PD).
Tabelle 2 Betriebsmodi
Stromquelle Einschränkungen USB
DC (AP-AC-48V36W) Keine Beschränkungen 1A/5 W
PoE 802.3at Keine Beschränkungen 1A/5 W
Bevor Sie beginnen
Hinweis: FCC-Erklärung: Die missbräuchliche Terminierung von Access Points,
die in den USA für Controller, die keine US-Modelle sind, installiert werden, verstößt
gegen die FCC-Zulassung. Jeder absichtliche Verstoß dieser Art kann dazu führen,
dass die FCC die sofortige Beendigung des Betriebs fordert und kann auch die
Beschlagnahme zur Folge haben (47 CFR 1.80).
Hinweis: EU-Erklärung:
Lower power radio LAN product operating in 2.4 GHz and 5 GHz bands. Please refer
to the W-Series ArubaOS User Guide/W-Series Instant User Guide for details on
restrictions.
Produit radio basse puissance pour réseau local opérant sur les fréquences 2,4 GHz
et 5 GHz. Consultez le Guide de l'utilisateur d'ArubaOS pour plus de détails sur les
limites d'utilisation
Niedrigenergie-Funk-LAN-Produkt, das im 2,4-GHz und im 5-GHz-Band arbeitet.
Weitere Informationen bezüglich Einschränkungen finden Sie im ArubaOS User
Guide.
Prodotto radio LAN a bassa potenza operante nelle bande 2,4 GHz e 5 GHz.
Per informazioni dettagliate sulle limitazioni, vedere la ArubaOS User Guide.
Vor dem Installieren des Access Points – Checkliste
Stellen Sie vor der Installation des 330 Series Access Points sicher, dass Folgendes zur
Hand ist:
CAT5E-Kabel oder besser

Eine der folgenden Stromquellen:

IEEE 802.3at- oder 802.3af-konforme PoE-Quelle (Power over Ethernet).

Die PoE-Quelle kann ein beliebiger PSE-Controller (PSE = Power Sourcing
Equipment, Energieversorger) oder ein Midspan-PDE-Gerät sein
Dell AP-AC-48V36-Adapter-Kit (separat erhältlich)

Nur für W-AP334 und W-AP335:
Im Netzwerk bereitgestellter Dell Controller:

Layer-2/3-Netzwerkkonnektivität zum Access Point

Einer der folgenden Netzwerkdienste:

Dell Discovery Protocol (ADP)

DNS-Server mit einem „A"-Record

