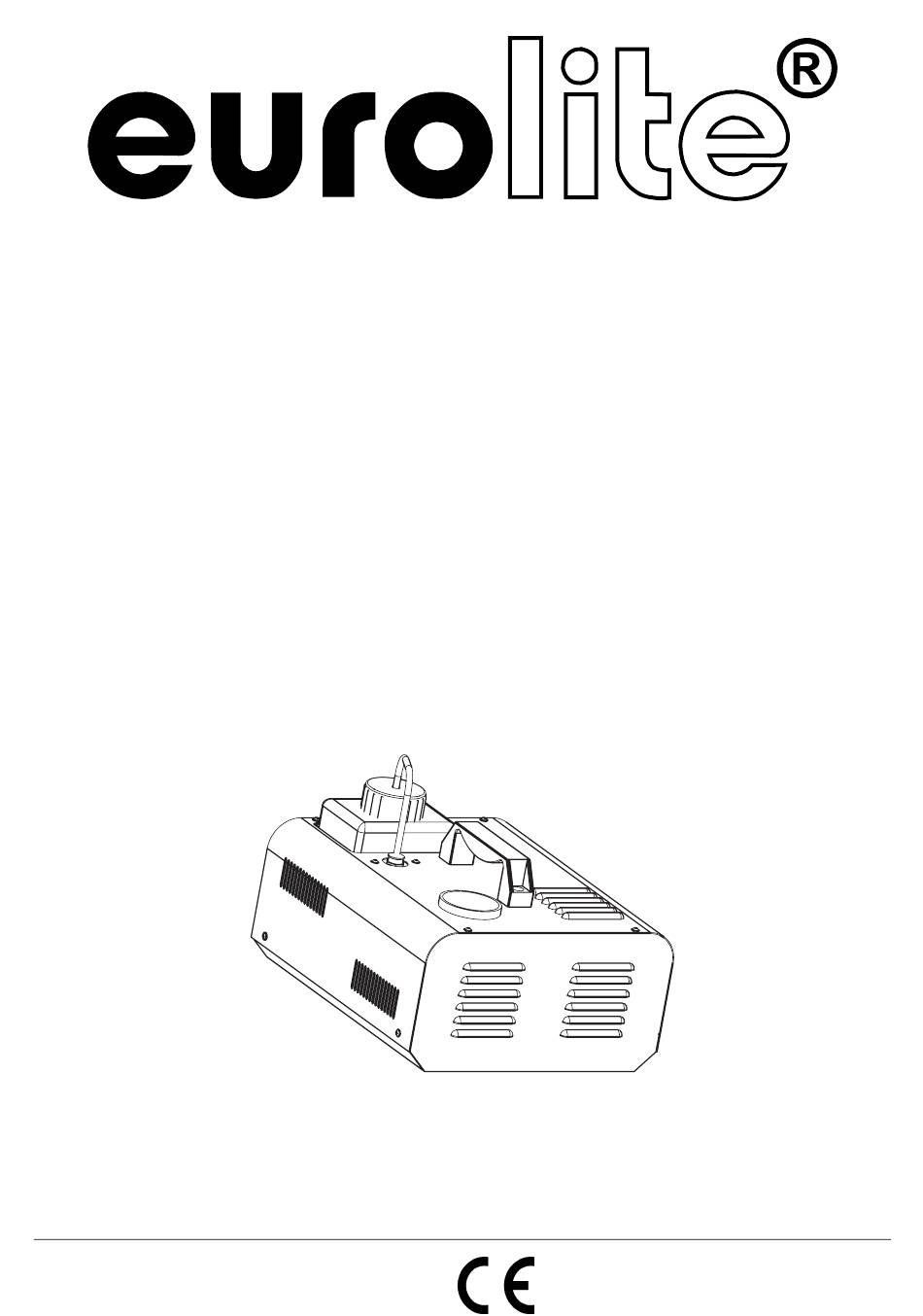

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL NSF-150B DMX Spray Fogger Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 Diese Bedienungsanleitung gilt für die Artikelnummer: / This user manual is valid for the article number: 51701972 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/21 00064957.DOC, Version 1.0...
- Seite 3 - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine EUROLITE NSF-150B Spray Fogger entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
- Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse I.
- Seite 5 BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um eine Nebelmaschine zur Erzeugung von Effektnebel aus speziellem Nebelfluid. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.
- Seite 6 Maintenance and service operations only by authorized dealers. 10.Netzanschluss Before opening the housing disconnect from mains. 11.DIP-Schalter Type: NSF-150B DMX Spray Fogger 12.DMX Anzeige Power supply: 230 V AC, 50 Hz ~ Power consumption: 1450 W/1500 VA eurolite eurolite ®...
- Seite 7 Bitte verwenden Sie nur Qualitäts-Nebelflüssigkeiten. Wir empfehlen hochwertige Eurolite Nebelfluide (z. B. Eurolite Smoke Fluid "P" Profi, 5 l) die Sie bei Ihrem Händler erhalten und bei denen eine Unbedenklichkeits- bescheinigung hinsichtlich Gesundheitsgefährdung vorliegt. Es dürfen keine Stoffe verwendet werden, die in die Klassifikation "gefährliche Arbeitsstoffe"...
- Seite 8 Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Achtung: Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie das Gerät NICHT! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann.
- Seite 9 Belegung der XLR-Verbindung: Wenn Sie Controller mit dieser XLR-Belegung verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Sollen DMX-Controller mit anderen XLR-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Schließen Sie den DMX-Ausgang des ersten Gerätes der Kette an den DMX-Eingang des nächsten Gerätes an.
- Seite 10 Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Hinweis Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
- Seite 11 Wiederholungen hängt vom Verschmutzungsgrad der Verdampfer-Elemente ab. Nach der Anwendung die Maschine ganz entleeren, den restlichen Reiniger vollständig entnehmen und den Tank gut durchspülen. Die von uns empfohlenen EUROLITE Nebelfluide sind umwelttechnisch unbedenklich und können über den Abwasserkanal entsorgt werden.
- Seite 12 Gewicht: 6 kg Zubehör: Best.-Nr. Sicherungsseil AG-15 4x1000mm bis 15kg 58010364 EUROLITE Smoke Fluid -P- Profi, 5l 51704210 EUROLITE Smoke Fluid -B- Basic, 5l 51704199 EUROLITE Smoke Fluid -C- Standard, 5l 51704203 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
- Seite 13 - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE NSF-150B Spray Fogger. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
- Seite 14 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
- Seite 15 OPERATING DETERMINATIONS This device is a smoke-machine for creating effect smoke made of a special smoke fluid. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. Do not shake the device.
- Seite 16 Only use quality smoke fluids available at your dealer. We recommend high-quality Eurolite smoke fluids (e. g. Eurolite Smoke Fluid "P" professional, 5 l). You must not use substances that are classified as "dangerous working material" or "inflammable fluids".
- Seite 17 Furthermore do not orientate the escape nozzle directly in the direction of the audience's eyes. In order to create a good effect, there should be a distance between the device and the audience of at least 1.5 m. Only install the smoke-machine on fire-resistant, scratch-resistant and water-resistant surfaces. Please make sure that the inclination angle does not exceed 15°.
- Seite 18 The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Pull the safety bond through the attachment eyelet and over the trussing system or a safe fixation spot. Insert the end in the quick link and tighten the safety screw. The maximum drop distance must never exceed 20 cm.
- Seite 19 The starting address is defined as the first channel from which the device will respond to the controller. Please make sure that you do not have any overlapping channels in order to control each device correctly and independently from any other fixture on the DMX data link. If two, three or more devices are addressed similarly, they will work similarly.
- Seite 20 After use clean all remaining cleaner and rinse the tank thoroughly. The EUROLITE smoke fluids we recommend are non-hazardous to the environment and can be disposed of via the sewage system.
- Seite 21 335 x 280 x 210 mm Weight: 6 kg Accessories: Safety bond AG-15 4x1000mm up to 15kg 58010364 EUROLITE Smoke fluid -P- professional, 5l 51704210 EUROLITE Smoke fluid -B- basic, 5l 51704199 EUROLITE Smoke fluid -C- standard, 5l 51704203 Please note: Every information is subject to change without prior notice. 21.12.2011 ©...
