3. Pomiar odległości:
- odczytaj łatę na dolnej i górnej kresce. Różnica tych odczytów pomnożona przez 100 jest
równa odległości pomiędzy niwelatorem i łatą. Na rysunku obok odczyt górnej kreski to
3,601m.
Odczyt dolnej kreski to 3,309m.
Odległość pomiędzy niwelatorem i łatą to 100*(3,601-3,309)=29,2m

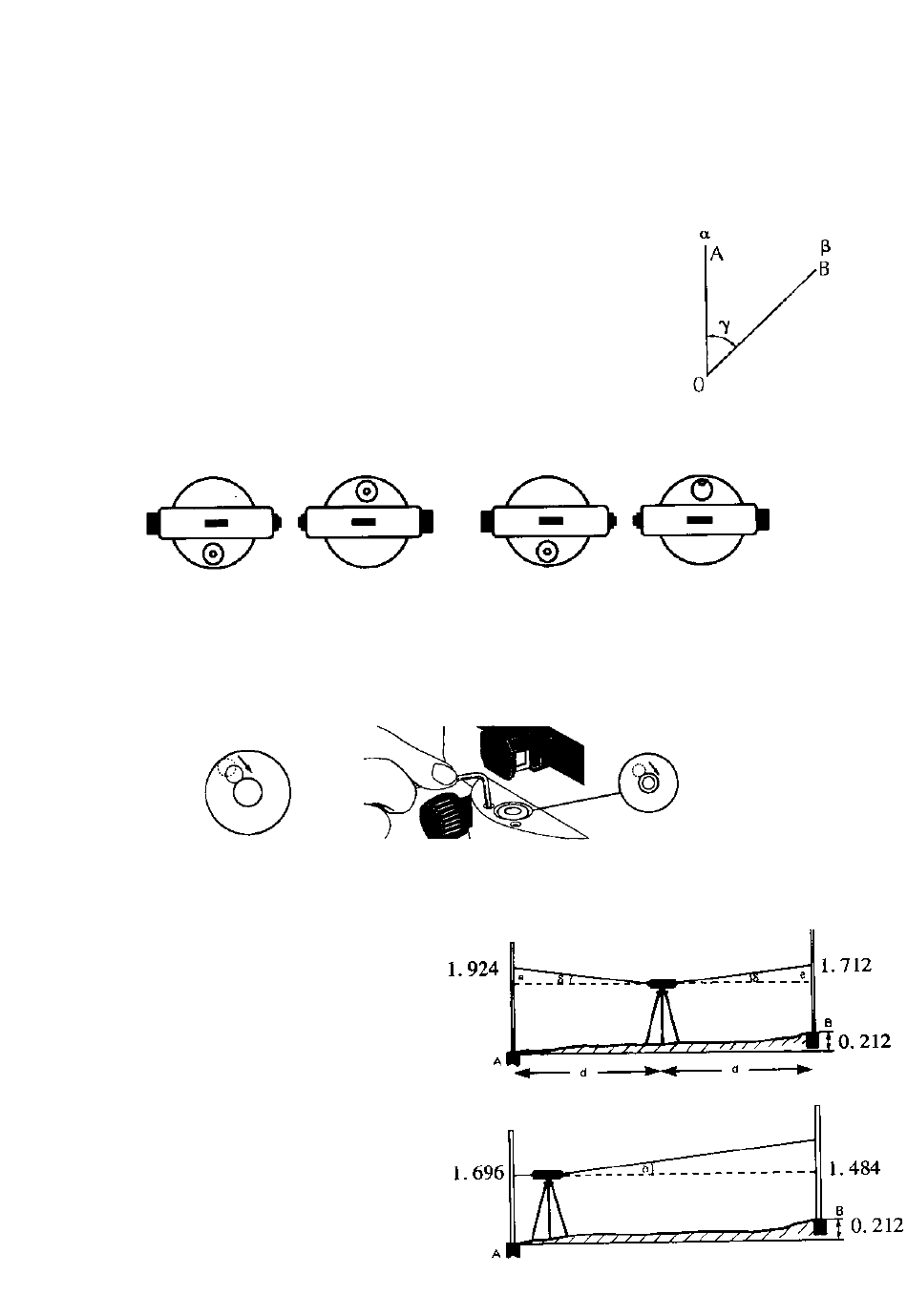

3. Pomiar kata:
- wyceluj na punkt A i zapisz odczyt koła poziomego α
- wyceluj na punkt B i zapisz odczyt koła β
- oblicz kąt AOB = γ = α – β
SPRAWDZENIE I REKTYFIKACJA
1. Libela pudełkowa:
Sprawdzenie: za pomocą śrub nastawczych doprowadź libelkę do górowania, obróć instrument
o 180°. Libela nadal powinna być w górowaniu. Jeśli libela wyszła poza zakres kółka konieczna
jest rektyfikacja.
Rektyfikacja: za pomocą śrub nastawczych usuń połowę wychylenia libelki a następnie
kluczem rektyfikacyjnym doprowadź libelkę do górowania. Ponownie sprawdź libelkę.
2. Krzyż nitek:
Sprawdzenie: Rozstaw łaty w odległości od 30 do 50 m od siebie. Ustaw niwelator w połowie
odległości pomiędzy łatami. Za pomocą śrub nastawczych doprowadź libelkę do górowania.
Wykonaj odczyt na łacie A w przykładzie
1,924m Wykonaj odczyt na łacie B w
przykładzie 1,712m.
wysokości H=A-B w przykładzie 0,212m
Ustaw niwelator przy łacie A (ok. 1 m od
łaty). Wyceluj na łatę A i wykonaj odczyt w
przykładzie 1,696m. Od odczytu na łacie A
odejmij obliczoną
wysokości, uzyskany wynik z dokładnością
do 3mm powinien być równy odczytowi na
łacie B w przykładzie 1,484m. Jeśli różnica
jest większa konieczna jest rektyfikacja.
Oblicz różnicę
wcześniej różnicę
