Inhaltszusammenfassung für Nivel System NL720R

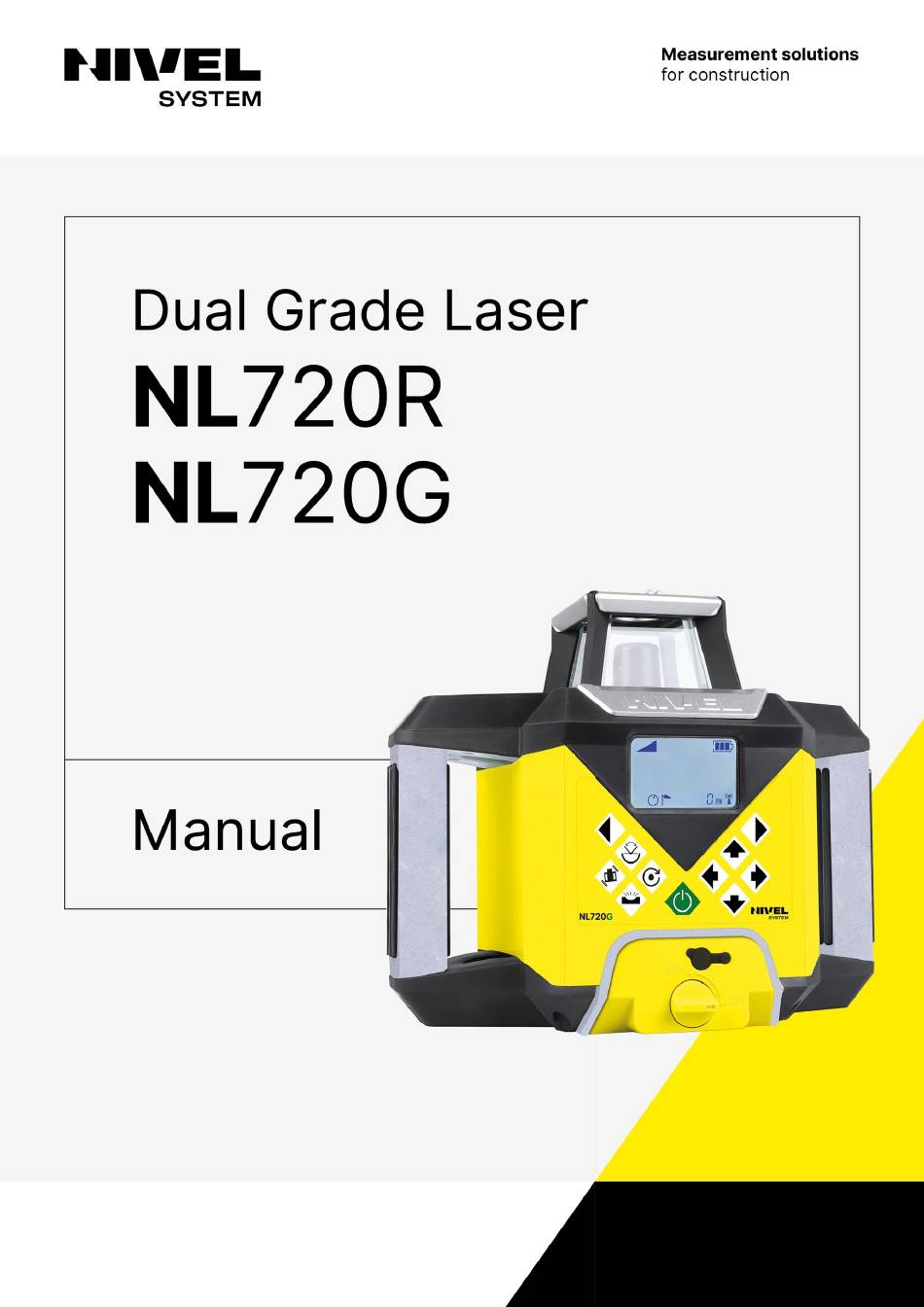

- Seite 2 Vielen Dank, dass Sie sich für das Lasernivelliergerät von Nivel System, Modell NL720, entschieden haben. Um das von Ihnen gekaufte Gerät optimal nutzen zu können, lesen Sie bitte die Bedienungsanleitung sorgfältig durch und bewahren Sie sie für künftige Bezugnahme an einem...
-
Seite 3: Lcd-Display
VORWORT Das universell einsetzbare Lasernivelliergerät ist ein selbstnivellierender Baulaser, der zur Ermittlung von Höhenunterschieden bei Baumessungen eingesetzt wird. Das Modell NL720 funktioniert mit einem sichtbaren Lichtstrahl und kann sowohl in Innenräumen als auch im Freien arbeiten. Das Gerät wird mit Akkus mit moderner mikrogesteuerter Ladetechnik betrieben. Die Lasernivelliergeräte der Baureihe NL können eine vertikale oder horizontale Laserebene erzeugen. -
Seite 4: Funktionsweise
Beschreibung der Funktionen: Ein- und Ausschalten des Geräts. Kontrolle der automatischen Nivellierung: automatisch (Laser arbeitet mit Kompensator), manuell (Kompensator aus, Arbeit mit Gefälle) TILT-Betriebsart - ausgeschaltet – nach Verschiebung / stärkerer Erschütterung / Höhenveränderung nivelliert sich der Laser und startet neu. Bei starkem Wind, starken Vibrationen und Erschütterungen dreht sich der Laser kontinuierlich und nivelliert sich selbst. - Seite 5 Laser, der Laserstrahl blinkt langsam, und in dieser Zeit muss das Gerät erneut auf eine ebenere Fläche gestellt werden. 4. Betriebsart mit manuellem Gefälle Handbetrieb einschalten – dazu Taste Tatstatur drücken. Neigung der X-Achse manuell einstellen – Taste drücken. Neigung der Y-Achse manuell einstellen – oder drücken.
- Seite 6 3 Sekunden lang gedrückt halten, um auf die Betriebsart Auto-Alignment 4. Taste umzuschalten. Auf dem Sensordisplay erscheinen die Symbole 5. Lasersensor auf den Laserstrahl richten, sodass der Laser automatisch die Richtung (X-, Y-Achse) erkennt, in der die Auto-Alignment-Funktion arbeiten soll. ACHTUNG –...
- Seite 7 Lasersensor 3 Sekunden lang gedrückt halten. Während dieser Zeit Bei eingeschalteter Versorgung beginnt das Symbol auf dem Display zu blinken. Sobald der Laser und Sensor verbunden sind, hört das Symbol auf zu blinken. Um die Einstellungen zu speichern, müssen der Laser und der Sensor aus- und wieder eingeschaltet werden.
- Seite 8 Batterie Der Laser arbeitet mit wiederaufladbaren Lithium-Ionen-Batterien. Ladegerät in die Ladebuchse des Geräts stecken. Das Ladegerät zeigt eine von 2 Betriebsarten • rotes Licht – Akku geladen • grünes Licht – Akku geladen Wenn das rote Licht aufleuchtet, abwarten, bis der Ladevorgang abgeschlossen ist.
-
Seite 9: Betriebsarten
DISPLAY Maßeinheiten zu hoch Sensor absenken, um ihn auf die Höhe numerische Anzeige des Laserstrahls einzustellen Sie befinden sich in der Sollhöhe Genauigkeit Auto-Alignment-Symbol zu niedrig Sensor nach oben positionieren, um ihn auf Funkkommunikation die Höhe des Laserstrahls einzustellen Akkuladezustand Lautstärke der Signale Display-Hintergrundbeleuchtung BETRIEBSARTEN... - Seite 10 Garantiebedingungen 1. Der Garantiegeber gewährleistet die einwandfreie Qualität und den effizienten Betrieb des Gerätes bei seiner bestimmungsgemäßen Verwendung unter den in der Betriebsanleitung des Gerätes angegebenen Betriebsbedingungen. • Die Garantie erstreckt sich auf Mängel an den Geräten/Ersatzteilen, die sich aus Materialfehlern, fehlerhafter Konstruktion oder Montagefehlern ergeben.
- Seite 11 NL720- SPEZIFIKATION Laserstrahl rote Laserlinie (635 nm), Laserklasse 2 (NL720R) grüne Laserlinie (515 nm), Laserklasse 3 (NL720G) ±0,72 mm/10 m Genauigkeit 700 m (mit Sensor) – Durchmesser Reichweite ± 10% (X-Achse, Y-Achse), manuell Neigung der Laserebenen Automatische Ausrichtung ±5° (schnelle Nivellierung – elektronischer Sensor) Selbstnivellierbereich 1 x horizontal (360°), 1 x vertikal (360°)
