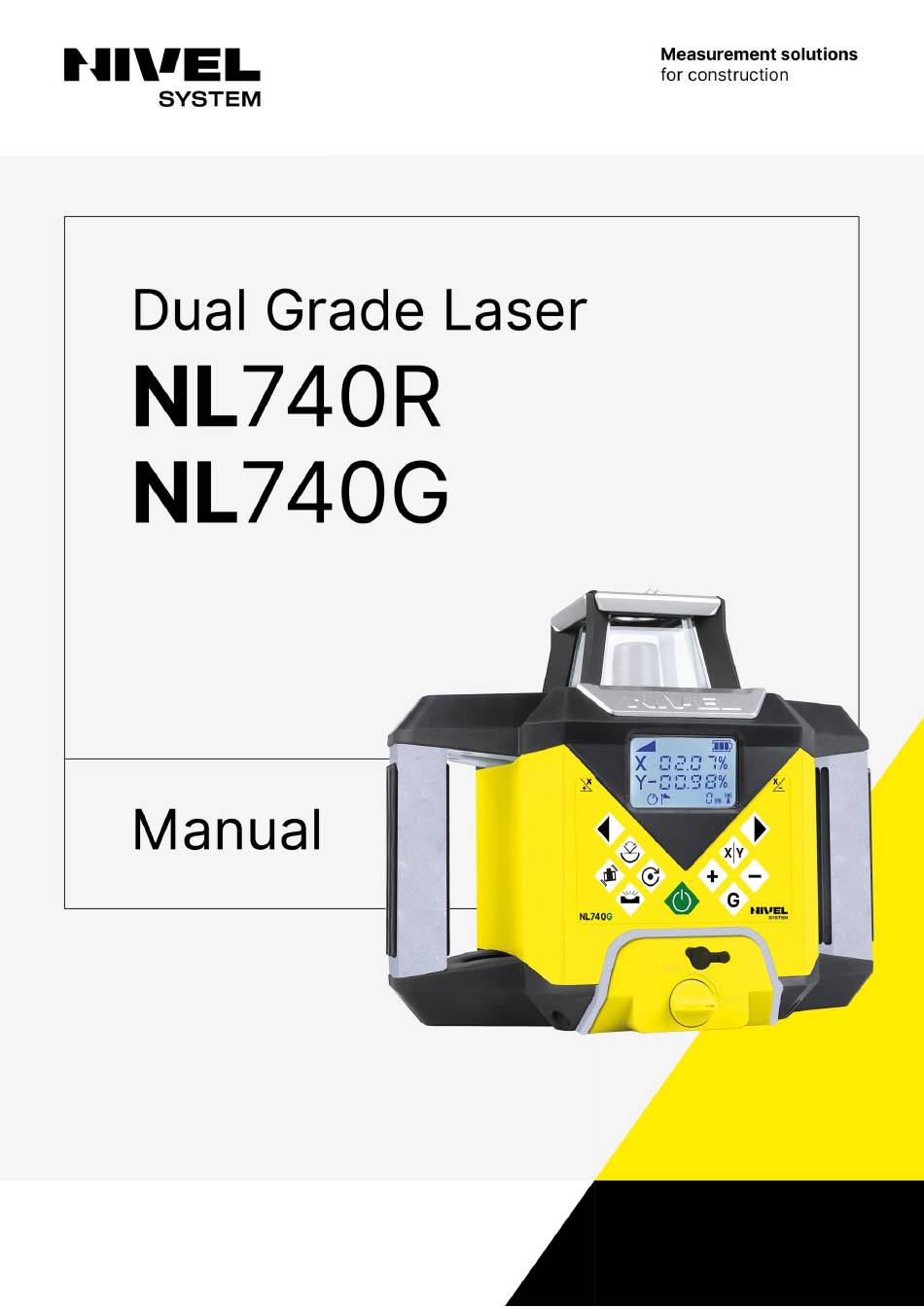

- Seite 2 Vielen Dank, dass Sie sich für das Lasernivelliergerät von Nivel System, Modell NL740, entschieden haben. Um das von Ihnen gekaufte Gerät optimal nutzen zu können, lesen Sie bitte die Bedienungsanleitung sorgfältig durch und bewahren Sie sie für künftige Bezugnahme an einem...
-
Seite 3: Lcd-Display
VORWORT Das universell einsetzbare Lasernivelliergerät ist ein selbstnivellierender Baulaser, der zur Ermittlung von Höhenunterschieden bei Baumessungen eingesetzt wird. Das Modell NL740 funktioniert mit einem sichtbaren Lichtstrahl und kann sowohl in Innenräumen als auch im Freien arbeiten. Das Gerät wird mit Akkus mit moderner mikrogesteuerter Ladetechnik betrieben. Die Lasernivelliergeräte der Baureihe NL können eine vertikale oder horizontale Laserebene erzeugen. -
Seite 4: Funktionsweise
Ein- und Ausschalten des Geräts. Kontrolle der automatischen Nivellierung: automatisch (Laser arbeitet mit Kompensator), manuell (Kompensator aus, Arbeit mit Gefälle) TILT-Betriebsart - ausgeschaltet – nach Verschiebung / stärkerer Erschütterung / Höhenveränderung nivelliert sich der Laser und startet neu. Bei starkem Wind, starken Vibrationen und Erschütterungen dreht sich der Laser kontinuierlich und nivelliert sich selbst. - Seite 5 4. Gefälle-Modus GEFÄLLE MANUELL – Nivelliermodus auszuschalten, Taste drücken. Laser schaltet in den manuellen Gefälle-Modus um – auf dem Display erscheinen das Symbol und das „X“-Symbol – verwenden Sie die Tasten +/-, um das Gefälle in der X-Achse einzustellen. Taste „X/Y“ drücken, um die Achse zu wechseln, und Taste +/- betätigen, um das Gefälle der Y-Achse einzustellen.
- Seite 6 3 Sekunden lang gedrückt halten, um auf die Betriebsart Auto-Alignment 4. Taste umzuschalten. Auf dem Sensordisplay erscheinen die Symbole 5. Lasersensor auf den Laserstrahl richten, sodass der Laser automatisch die Richtung (X-, Y-Achse) erkennt, in der die Auto-Alignment-Funktion arbeiten soll. ACHTUNG –...
- Seite 7 - Lasersensor 3 Sekunden lang gedrückt halten. Während dieser Bei eingeschalteter Versorgung Zeit beginnt das Symbol auf dem Display zu blinken. Sobald der Laser und Sensor verbunden sind, hört das Symbol auf zu blinken. Um die Einstellungen zu speichern, müssen der Laser und der Sensor aus- und wieder eingeschaltet werden.
- Seite 8 Batterie Der Laser arbeitet mit wiederaufladbaren Lithium-Ionen- Batterien. Ladegerät in die Ladebuchse des Geräts stecken. Das Ladegerät zeigt eine von 2 Betriebsarten an. • rotes Licht – Akku geladen • grünes Licht – Akku geladen Wenn das rote Licht aufleuchtet, abwarten, bis der Ladevorgang abgeschlossen ist.
-
Seite 9: Betriebsarten
DISPLAY Maßeinheiten zu hoch Sensor absenken, um ihn auf die Höhe numerische Anzeige des Laserstrahls einzustellen Sie befinden sich in der Sollhöhe Genauigkeit Auto-Alignment-Symbol zu niedrig Sensor nach oben positionieren um ihn auf Funkkommunikation die Höhe des Laserstrahls einzustellen Akkuladezustand Lautstärke der Signale Display-Hintergrundbeleuchtung BETRIEBSARTEN... - Seite 10 Garantiebedingungen 1. Der Garantiegeber gewährleistet die einwandfreie Qualität und den effizienten Betrieb des Gerätes bei seiner bestimmungsgemäßen Verwendung unter den in der Betriebsanleitung des Gerätes angegebenen Betriebsbedingungen. • Die Garantie erstreckt sich auf Mängel an den Geräten/Ersatzteilen, die sich aus Materialfehlern, fehlerhafter Konstruktion oder Montagefehlern ergeben.
- Seite 11 NL740- SPEZIFIKATION Laserstrahl rote Laserlinie (635 nm), Laserklasse 2 (NL740R) grüne Laserlinie (515 nm), Laserklasse 3 (NL740G) ±0,72 mm/10 m Genauigkeit 700 m (mit Sensor) – Durchmesser Reichweite ± 10% (X-Achse, Y-Achse), digital Neigung der Laserebenen Automatische Ausrichtung ±5° (schnelle Nivellierung – elektronischer Sensor) Selbstnivellierbereich 1 x horizontal (360°), 1 x vertikal (360°)
