Verwandte Anleitungen für CONSTRUCTA CWF14G2Z0
Inhaltszusammenfassung für CONSTRUCTA CWF14G2Z0

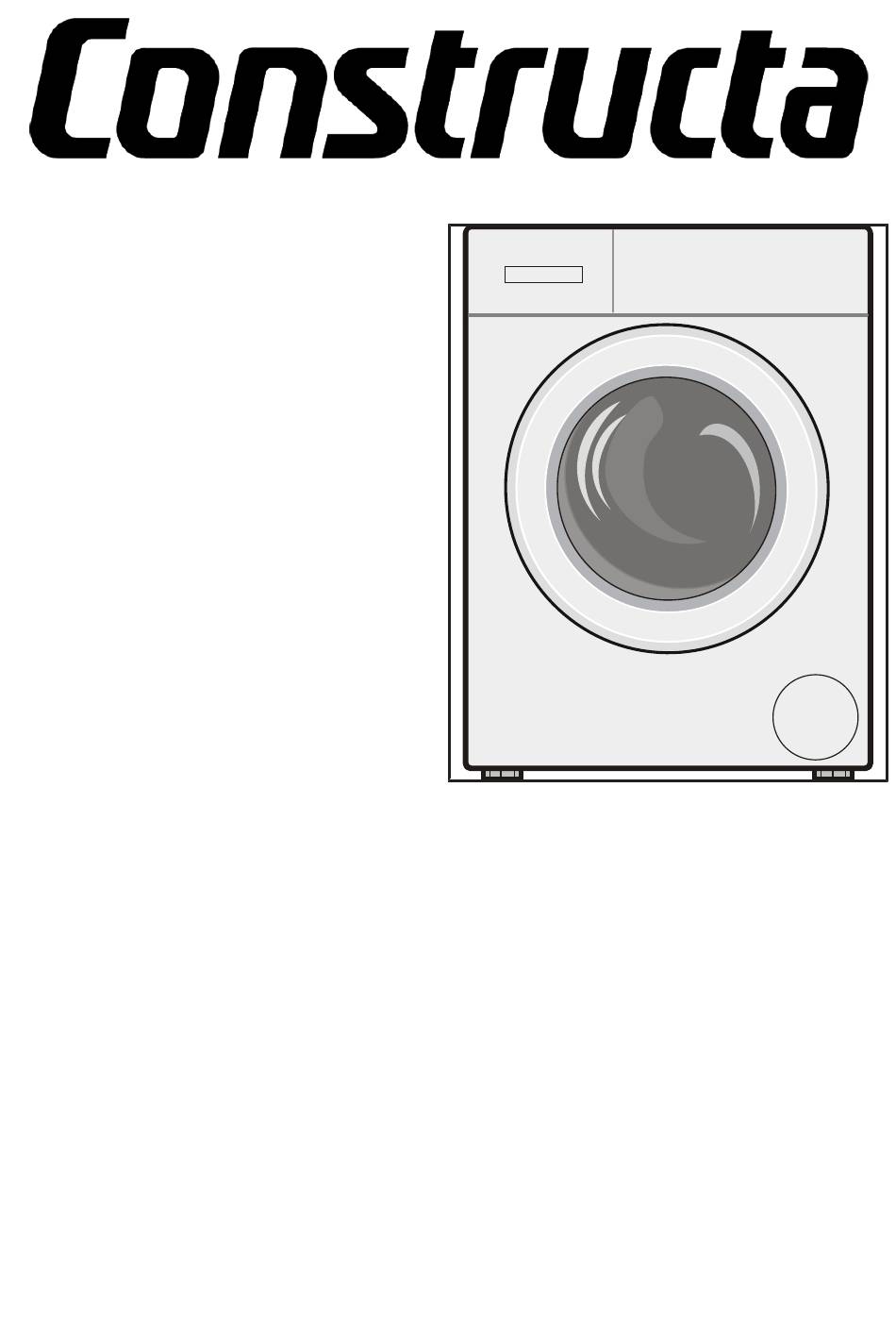

- Seite 1 Waschmaschine CWF14G2Z0 Gebrauchs- und Montage- anleitung...
- Seite 2 Weitere Informationen und Erklärungen fin- den Sie online: Inhaltsverzeichnis 1 Sicherheit ........ 4 8 Tasten ........ 23 1.1 Allgemeine Hinweise .... 4 9 Programme ........ 25 1.2 Bestimmungsgemäßer Ge- brauch ........ 4 10 Zubehör ........ 30 1.3 Einschränkung des Nutzer- kreises ........ 4 11 Wäsche ........ 30 11.1 Wäsche vorbereiten ....
- Seite 3 15 Grundeinstellungen .... 35 15.1 Übersicht der Grundein- stellungen ...... 35 15.2 Grundeinstellungen ändern... 35 16 Reinigen und Pflegen ..... 35 16.1 Gerät instandhalten .... 35 16.2 Trommel reinigen .... 36 16.3 Waschmittelschublade rei- nigen........ 36 16.4 Laugenpumpe reinigen .. 37 16.5 Gummimanschette reinigen .. 40 17 Störungen beheben .... 41 17.1 Notentriegelung .....
- Seite 4 de 1 Sicherheit Beachten Sie die nachfolgenden Sicherheitshinweise. 1.1 Allgemeine Hinweise Lesen Sie diese Anleitung sorgfältig. ¡ Bewahren Sie die Anleitung sowie die Produktinformationen für ¡ einen späteren Gebrauch oder Nachbesitzer auf. Schließen Sie das Gerät bei einem Transportschaden nicht an. ¡ 1.2 Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur: um maschinenwaschbare Textilien und handwaschbare Wolle...
- Seite 5 de 1.4 Sichere Installation WARNUNG ‒ Stromschlaggefahr! Unsachgemäße Installationen sind gefährlich. Das Gerät nur gemäß den Angaben auf dem Typenschild an- ▶ schließen und betreiben. Das Gerät nur über eine vorschriftsmäßig installierte Steckdose ▶ mit Erdung an ein Stromnetz mit Wechselstrom anschließen. Das Schutzleitersystem der elektrischen Hausinstallation muss ▶...
- Seite 6 de Nur vom Hersteller zugelassene Adapter und Netzanschlusslei- ▶ tungen verwenden. Wenn die Netzanschlussleitung zu kurz ist und keine längere ▶ Netzanschlussleitung verfügbar ist, Elektrofachbetrieb kontaktie- ren, um die Hausinstallation anzupassen. WARNUNG ‒ Verletzungsgefahr! Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.
- Seite 7 de Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitun- gen besteht Stolpergefahr. Die Schläuche und Netzanschlussleitungen so verlegen, dass ▶ keine Stolpergefahr besteht. Wenn das Gerät an vorstehenden Bauteilen bewegt wird, wie z. B. der Gerätetür, können die Teile abbrechen. Nicht das Gerät an vorstehenden Bauteilen bewegen. ▶...
- Seite 8 de WARNUNG ‒ Gefahr von Gesundheitsschäden! Kinder können sich im Gerät einsperren und in Lebensgefahr ge- raten. Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der ▶ Gerätetür blockiert oder verhindert. Bei ausgedienten Geräten den Netzstecker der Netzanschluss- ▶ leitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerä- tetür nicht mehr schließt.
- Seite 9 de VORSICHT ‒ Verletzungsgefahr! Beim Steigen oder Klettern auf das Gerät kann die Abdeckplatte brechen. Nicht auf das Gerät steigen oder klettern. ▶ Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät kippen. Nicht auf die Gerätetür setzen oder stützen. ▶...
- Seite 10 de Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, ▶ muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun- gen zu vermeiden. Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Vor der Reinigung den Netzstecker ziehen oder Sicherung im ▶...
- Seite 11 de Darauf achten, dass die Länge des ▶ Sachschäden vermeiden 2 Sachschäden vermei- Gewindes am Anschluss zum Was- serhahn mindestens 10 mm be- trägt. Ein zu geringer oder zu hoher Was- Sachschäden vermeiden ACHTUNG! serdruck kann die Gerätefunktion be- Ein Fehldosieren von Weichspülern, einträchtigen.
- Seite 12 de Das Gerät nur mit Wasser und ei- 3.3 Energiesparmodus ▶ nem weichen, feuchten Tuch reini- Wenn Sie das Gerät eine kurze Zeit gen. nicht bedienen, schaltet es automa- Bei Kontakt mit dem Gerät sofort ▶ tisch in den Energiesparmodus. alle Waschmittelreste, Sprühnebel- Der Energiesparmodus wird beendet, reste oder Rückstände entfernen.
- Seite 13 de 4.2 Lieferumfang WARNUNG Verletzungsgefahr! Prüfen Sie nach dem Auspacken alle Beim Betrieb auf einem Sockel kann Teile auf Transportschäden und die das Gerät kippen. Vollständigkeit der Lieferung. Die Gerätefüße vor Inbetriebnahme ▶ auf einem Sockel unbedingt mit ACHTUNG! den Haltelaschen → Seite 30 des Ein Betrieb mit unvollständigem oder Herstellers befestigen.
- Seite 14 de Alle Schrauben der 4 Transportsi- Aufstellort Anforderungen cherungen mit einem Schrauben- Küchenzeile Das Gerät nur schlüssel der Schlüsselweite 13 lö- unter durchge- und entfernen . hender Arbeits- platte aufstellen, die fest mit den Nachbarschrän- ken verbunden ist. Erforderliche Nischenbreite: 60 cm.
- Seite 15 de Die 4 Abdeckkappen einsetzen. ACHTUNG! Der unsachgemäße Anschluss des Wasserzulaufschlauchs kann zu Sachschäden führen. Die Verschraubungen am Wasser- ▶ zulauf handfest anziehen. Hinweis: Stellen Sie sicher, dass Sie das Gerät an einen Wasserzulauf mit einer Sicherheitseinrichtung gegen Trinkwasserverunreinigung durch Rückfließen (gem. DIN EN 1717) an- schließen.
- Seite 16 de Bei einem verstopften oder ver- Die Anschlussdaten des Geräts fin- schlossenen Abfluss kann gestautes den Sie in den Technischen Daten Abwasser in das Gerät zurückfließen. → Seite 50. Vor dem Betrieb des Geräts si- ▶ Den Netzstecker auf festen Sitz cherstellen, dass Abwasser schnell prüfen.
- Seite 17 de Die Kontermuttern mit einem Etwa 1 Liter Leitungswasser in die Schraubenschlüssel der Schlüssel- Kammer II füllen. weite 17 handfest gegen das Ge- häuse festziehen. Pulvervollwaschmittel mit Sauer- stoffbleiche in die Kammer II einfül- Den Gerätefuß dabei festhalten len. und nicht in der Höhe verstellen. Vor dem ersten Gebrauch 5 Vor dem ersten Gebrauch...
- Seite 18 de Kennenlernen 6 Kennenlernen Kennenlernen 6.1 Gerät Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts. Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form. Wartungsklappe der Laugen- Transportsicherungen pumpe → Seite 37 → Seite 14 Tür → Seite 32 Wasserzulaufschlauch → Seite 15 Waschmittelschublade → Seite 18 6.2 Waschmittelschublade Bedienfeld → Seite 19 Hinweis: Beachten Sie die Angaben...
- Seite 19 de Kammer II: Waschmittel für die Hauptwäsche Kammer : Weichspüler Kammer I: Waschmittel für die Vorwäsche und Einweichen 6.3 Bedienfeld Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand. Programme → Seite 25 Programmwähler → Seite 31 Display → Seite 20 Tasten → Seite 23...
- Seite 20 de Display 7 Display Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Display Hinweistexte. Das Display zeigt je nach Programmstatus einige Hinweise im Bereich z. B. . Beispielhafte Displayanzeige Anzeige Beschreibung 0:40 Voraussichtliche Programmdauer oder Restzeit des Pro- gramms in Stunden und Minuten. "10" / Programmendezeit → "Tasten", Seite 23...
- Seite 21 de Anzeige Beschreibung Programmstatus: Waschen Programmstatus: Spülen Programmstatus: Schleudern - - - Programmstatus: Spülstopp Programmstatus: Programmende Programmstatus: Bedampfen leuchtet: Die Kindersicherung ist aktiviert. ¡ blinkt: Die Kindersicherung ist aktiviert und das Gerät ¡ wurde bedient. → "Kindersicherung deaktiveren", Seite 34 Die Knitterreduzierung ist aktiviert. → Seite 24 Zusätzliche Spülgänge sind aktiviert.
- Seite 22 de Anzeige Beschreibung blinkt: Das Spannungskontrollsystem hat das Programm aufgrund von unzulässigen Spannungsunterschreitungen pausiert. → " blinkt und das Programm pausiert.", Seite 43 Hinweis: Das Programm wird fortgeführt, wenn die Span- nung wieder zulässig ist. leuchtet: Die Tür ist verriegelt und kann nicht geöffnet ¡...
- Seite 23 de Tasten 8 Tasten Die Auswahl der Programmeinstellungen ist abhängig vom eingestellten Pro- Tasten gramm. Taste Auswahl mehr Informationen starten Programm starten, abbrechen oder ¡ pausieren. abbrechen ¡ pausieren ¡ Extra Schnell aktivieren Verkürzte Programmdauer aktivieren ¡ oder deaktivieren. deaktivieren ¡ Hinweis: Der Energieverbrauch erhöht sich.
- Seite 24 de Taste Auswahl mehr Informationen Einweichen/Vor- (Vorwäsche) Mit der Auswahl ist die Vorwäsche ¡ wäsche aktiviert. (Einwei- ¡ Vorwäsche zum Waschen stark ver- chen) schmutzter Wäsche. Mit der Auswahl ist das Einwei- chen aktiviert. Die Wäsche bleibt vor dem Haupt- waschgang länger im Wasser liegen.
- Seite 25 de Programme 9 Programme Programme Hinweise Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Pro- ¡ grammwahl. → "Pflegekennzeichen auf den Pflegeetiketten", Seite 31 Mit der Temperatureinstellung des Programms wird sichergestellt, dass die ¡ auf dem Pflegeetikett empfohlene Temperatur nicht überschritten wird. Die im Gerät erreichte Temperatur kann von der eingestellten Temperatur abwei- chen.
- Seite 26 de Programm Beschreibung max. Bela- dung (kg) Schnell/Mix Textilien aus Baumwolle, Leinen und Synthetik wa- schen. Geeignet für leicht verschmutzte Wäsche. Programmeinstellung: max. 60 °C ¡ max. 1400 U/min ¡ Fein Empfindliche, waschbare Textilien aus Seide, Visko- se und Synthetik waschen. Verwenden Sie ein Waschmittel für Feinwäsche oder Seide.
- Seite 27 de Programm Beschreibung max. Bela- dung (kg) Hygiene Strapazierfähige Textilien aus Baumwolle und Lei- nen waschen. Geeignet für Allergiker und bei erhöhten hygieni- schen Ansprüchen. Hinweis: Wenn die eingestellte Temperatur erreicht ist, bleibt diese während des gesamten Waschpro- zesses konstant. Programmeinstellung: max.
- Seite 28 de Programm Beschreibung max. Bela- dung (kg) Aktivieren Sie Extra Schnell, wenn Sie nur ein Wä- schestück bedampfen wollen. Hinweise Hängen Sie die warmen und bedampften Textili- ¡ en sofort nach dem Programmende auf oder bü- geln Sie die Textilien. Die Textilien werden nicht gewaschen oder gerei- ¡...
- Seite 29 de Programm Beschreibung max. Bela- dung (kg) Wollen Sie die Programmdauer auf 15 Minuten ver- kürzen, aktivieren Sie Extra Schnell. Die maximale Beladungsmenge reduziert sich auf 2,0 kg. Programmeinstellung: max. 40 °C ¡ max. 1200 U/min ¡ Extra Schnell aktiviert Waschen nicht möglich...
- Seite 30 de Zubehör 10 Zubehör Verwenden Sie Originalzubehör. Es Zubehör ist auf Ihr Gerät abgestimmt. Tipp: Einige Zubehöre sind in weite- ren Farben verfügbar. Kontaktieren Sie den Kundendienst. → Seite 48 Verwendung Bestell- nummer Verlängerung Was- Kaltwasser- oder Aquastop-Wasserzulauf- WMZ2381, serzulaufschlauch schlauch verlängern (2,50 m). WZ10131 Verlängerung Was- Wasserablaufschlauch verlängern...
- Seite 31 de Wäsche auseinandergefaltet in die keine Chlorbleiche verwenden ¡ ¡ Trommel legen Färbemittel selten verwenden, da ¡ Wäsche, die mit Chlorbleiche vor- das Fixiersalz den Edelstahl an- ¡ behandelt ist, vor dem Beladen der greifen kann Trommel mehrmals ausspülen keine Entfärbemittel im Gerät ver- ¡...
- Seite 32 de 13.3 Tür öffnen 13.5 Dosierhilfe einsetzen Unter den Türgriff fassen und an Die Waschmittelschublade heraus- der Tür ziehen. ziehen. Den Einsatz nach unten drücken und die Waschmittelschublade ent- fernen. Die Tür öffnen. Die Dosierhilfe einsetzen. 13.4 Wäsche einlegen Hinweis: Um Knitterbildung zu ver- meiden, beachten Sie die maximale 13.6 Dosierhilfe verwenden Beladung der Programme.
- Seite 33 de Die Dosierhilfe nach vorne schie- 13.8 Programm starten ben. Voraussetzungen Ein Programm ist eingestellt. ¡ → Seite 31 Die Tür ist geschlossen. ¡ drücken. ▶ Die Trommel dreht sich und es er- folgt eine Beladungserkennung, die bis zu 2 Minuten dauern kann und danach läuft das Wasser ein.
- Seite 34 de Die Gummimanschette reinigen. Die Tür öffnen. → Seite 32 → Seite 40 Die Wäsche nachlegen oder ent- nehmen. Hinweis: Die Gerätetür und die Die Tür schließen. Waschmittelschublade zum Trocknen Das Programm starten. → Seite 33 offenlassen. 13.11 Programm abbrechen Kindersicherung 14 Kindersicherung drücken. Die Tür öffnen. → Seite 32 Sichern Sie Ihr Gerät gegen ein ver- Kindersicherung Bei hoher Temperatur und hohem sehentliches Bedienen an den Be-...
- Seite 35 de Auf Schleudern drücken und Grundeinstellungen 15 Grundeinstellungen gleichzeitig den Programmwähler auf Position 2 einstellen. Sie können die Grundeinstellungen Grundeinstellungen Das Display zeigt den aktuellen Ihres Geräts auf Ihre Bedürfnisse ein- Wert. stellen. Die gewünschte Grundeinstellung mit dem Programmwähler auswäh- 15.1 Übersicht der Grundein- len.
- Seite 36 de Das Gerät nach jedem Betrieb bei ▶ Maßnahme Bedingung / Intervall geöffneter Tür und Waschmittel- Laugen- Sie hören klackern- ¡ schublade trocknen lassen. pumpe rei- de Geräusche. nigen Das Display zeigt ¡ Das Programm Trommel reinigen ▶ den Fehlercode → Seite 37 ohne Wäsche mit einem Pulvervoll- E:36 -25 -26.
- Seite 37 de Den Einsatz von unten nach oben Die Öffnung für die Waschmittel- herausziehen. schublade reinigen. Die Waschmittelschublade und Die Waschmittelschublade ein- den Einsatz mit Wasser und Bürste schieben. reinigen und abtrocknen. 16.4 Laugenpumpe reinigen Reinigen Sie die Laugenpumpe regel- mäßig, mindestens aber einmal pro Jahr, sowie bei Störungen, z. B.
- Seite 38 de Die Wartungsklappe öffnen und VORSICHT - Verbrühungsge- abnehmen. fahr! Die Waschlauge wird beim Waschen mit hohen Temperaturen heiß. Nicht die heiße Waschlauge berüh- ▶ ren. Um die Waschlauge in das Gefäß abfließen zu lassen, die Ver- schlusskappe abziehen. Ein passendes Gefäß zum Ablas- sen der Waschlauge unter die Öff- nung schieben.
- Seite 39 de Den Entleerungsschlauch in die Den Innenraum, das Gewinde des Halterung klemmen. Pumpendeckels und das Pumpen- gehäuse reinigen. Laugenpumpe reinigen Sicherstellen, dass sich das Flügel- rad der Laugenpumpe drehen Voraussetzung: Die Laugenpumpe lässt. ist leer. → Seite 37 Den Pumpendeckel einsetzen. Da sich noch Restwasser in der Sicherstellen, dass die Bauteile Laugenpumpe befinden kann, den ‒...
- Seite 40 de Den Pumpendeckel bis zum An- 16.5 Gummimanschette reini- schlag zudrehen. Reinigen Sie regelmäßig die Gummi- manschette. Die Tür öffnen. → Seite 32 Fremdkörper und Flusen aus der Gummimanschette entfernen. Der Griff des Pumpendeckels muss senkrecht stehen. Die Wartungsklappe einsetzen und schließen. Die Gummimanschette außen und innen mit einem feuchten Tuch rei- nigen und trocken wischen.
- Seite 41 de Störungen beheben 17 Störungen beheben Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Störungen beheben Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktie- ren. So vermeiden Sie unnötige Kosten. WARNUNG Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nie das Gerät oder die Eigenschaften des Geräts technisch verändern. ▶...
- Seite 42 de Störung Ursache und Störungsbehebung E:30 -10 / Wasserhahn ist geschlossen. Öffnen Sie den Wasserhahn. ▶ Wasserzulaufschlauch ist geknickt oder eingeklemmt. Prüfen Sie die Installation des Wasserzulauf- ▶ schlauchs. → Seite 15 Sieb im Wasserzulauf ist verstopft. Reinigen Sie das Sieb im Wasserzulauf. ▶...
- Seite 43 de Störung Ursache und Störungsbehebung E:30 -20 Verringern Sie beim nächsten Waschgang mit glei- ▶ cher Beladung die Waschmittelmenge. Zusätzliches Wasser wurde eingefüllt. Füllen Sie während des Betriebs kein zusätzliches ▶ Wasser in das Gerät. Alle anderen Fehlerco- Funktionsstörung des. Starten Sie das Gerät neu.
- Seite 44 de Störung Ursache und Störungsbehebung Programm ist pausiert Temperatur ist zu hoch. oder abgebrochen, Starten Sie das Programm Spülen oder warten Sie ▶ aber Tür lässt sich bis die Temperatur gesunken ist. nicht öffnen. Wasserstand ist zu hoch. Starten Sie das Programm Schleudern oder ein ge- ▶...
- Seite 45 de Störung Ursache und Störungsbehebung Klappergeräusche, Fremdkörper ist in der Laugenpumpe. Rasseln in der Lau- Reinigen Sie die Laugenpumpe. → Seite 37 ▶ genpumpe. Waschmittelrückstän- Waschmittel können wasserunlösliche Stoffe enthal- de auf der Wäsche. ten, die sich auf der Wäsche ablagern. Starten Sie das Programm Spülen oder bürsten Sie ▶...
- Seite 46 de Störung Ursache und Störungsbehebung Am Wasserablauf- Wasserablaufschlauch ist nicht korrekt angeschlossen schlauch läuft Wasser oder beschädigt. aus. Prüfen Sie die Installation des Wasserablauf- ▶ schlauchs. → Seite 12 Bei Beschädigung, ersetzen Sie den Wasserablauf- schlauch. Wasser tritt unterhalb Verschmutzung an Tür oder Manschette verursacht der Tür aus.
- Seite 47 de Geben Sie beim Anruf die genaue 17.1 Notentriegelung Fehlermeldung an. Falls möglich, Tür entriegeln dokumentieren Sie die Störung mit Fotos und Videos. Voraussetzung: Die Laugenpumpe ist leer. → Seite 37 ACHTUNG! Auslaufendes Wasser Transportieren, Lagern und Entsorgen 18 Transportieren, kann zu Sachschäden führen. Lagern und Entsorgen Nicht die Tür öffnen, wenn Wasser ▶...
- Seite 48 de Die 4 Transportsicherungen einset- Dieses Gerät ist entspre- zen. chend der europäischen → "Transportsicherungen entfer- Richtlinie 2012/19/EU nen", Seite 14 über Elektro- und Elek- tronikaltgeräte (waste 18.3 Gerät erneut in Betrieb electrical and electronic equipment – WEEE) ge- nehmen kennzeichnet. Für weitere Informationen siehe Die Richtlinie gibt den ▶...
- Seite 49 de Geräte mit Aqua-Stop brauchen ¡ 19.1 Erzeugnisnummer (E- Sie grundsätzlich während des Be- Nr.) und Fertigungsnum- triebs nicht zu beaufsichtigen bzw. mer (FD) danach durch Schließen des Was- serhahns zu sichern. Lediglich für Die Erzeugnisnummer (E-Nr.) und die den Fall einer längeren Abwesen- Fertigungsnummer (FD) finden Sie heit von Ihrer Wohnung, z. B.
- Seite 50 de Verbrauchswerte 20 Verbrauchswerte Die folgenden Informationen werden gemäß der EU-Ökodesign-Verordnung ge- Verbrauchswerte geben. Die angegebenen Werte für andere Programme als Eco 40-60 sind nur Richtwerte und wurden in Anlehnung an die geltende Norm EN60456 ermittelt. Programm Bela- Pro- Ener- Was- Maxi- Schleu- Rest-...
- Seite 51 de Gerätetiefe mit 63,6 cm geschlossener Tür Gerätetiefe mit 107,3 cm geöffneter Tür Gewicht 73,7 kg Maximale Bela- 9,0 kg dungsmenge Netzspannung 220-240 V, 50 Hz Minimale In- 10 A stallationsabsi- cherung Nennleistung 2300 W Leistungsaufnah- Aus-Zustand: ¡ 0,15 W Unausgeschal- ¡ teter Zustand: 0,50 W Wasserdruck Mindestens: ¡ 100 kPa (1 bar) Maximal: ¡...
- Seite 52 BSH Hausgeräte GmbH Carl-Wery-Straße 34 *9001900677* 81739 München, GERMANY 9001900677 050227...
