Inhaltszusammenfassung für Fresh Breeze SKIP ONE

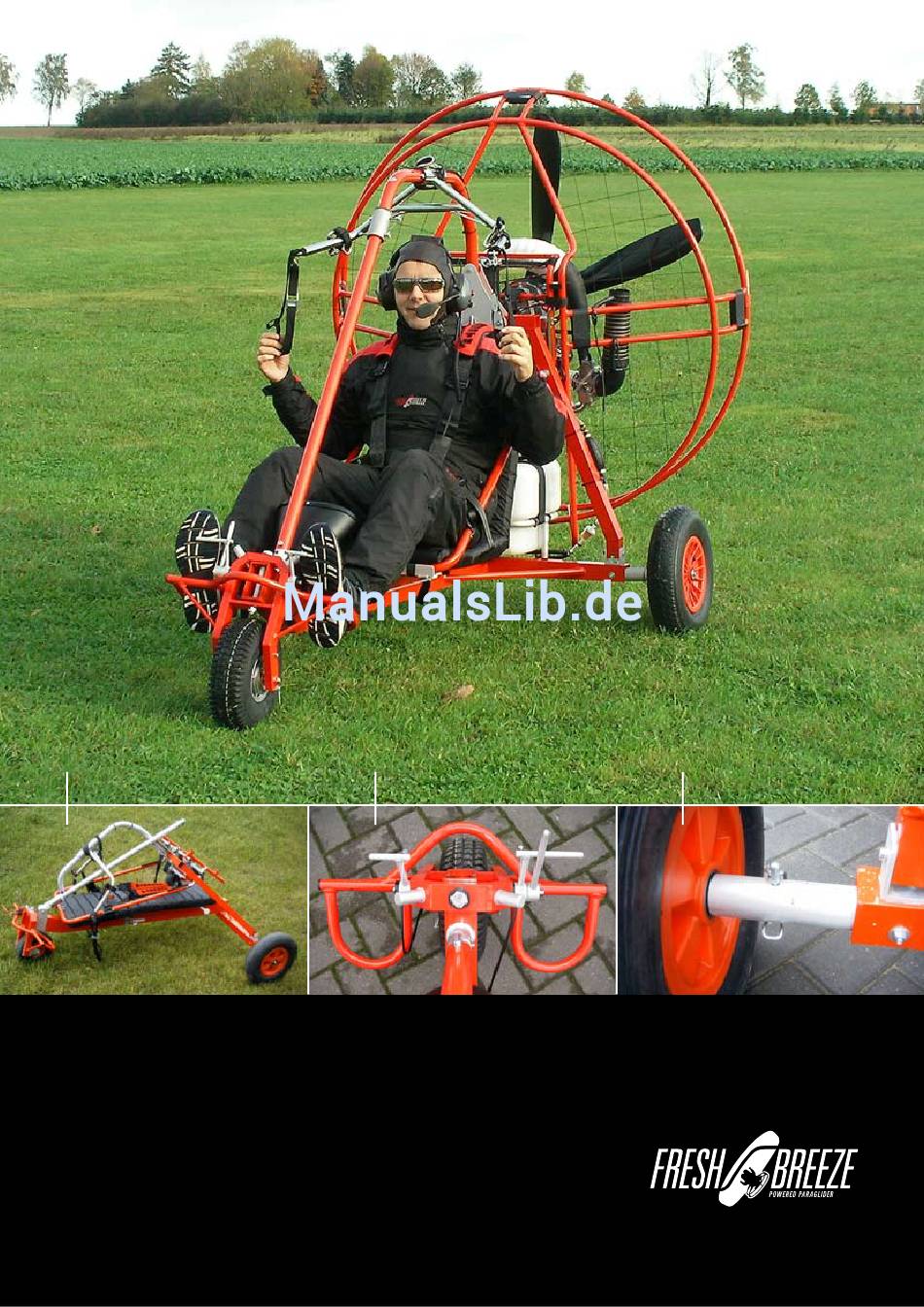

- Seite 1 AUFBAU BETRIEB WARTUNG SKIP ONE HANDBUCH...
-
Seite 2: Inhaltsverzeichnis
LIEBER PILOT AUFBAU UND DEMONTAGE DES TRIKE BEDIENUNGEN MONTAGE DER RETTUNG STARTHILFE FÜR DEN SCHIRM START UND LANDUNG FLIEGEN UNTER BESONDEREN BEDINGUNGEN SEITENANSICHT FRONTANSICHT TECHNISCHE DATEN OPTIONALES ZUBEHÖR VORFLUGKONTROLLE INHALTSVERZEICHNIS SKIP ONE MANUAL... -
Seite 3: Lieber Pilot
Dieses trike hat eine Musterzulassung des deutschen Bauteile, ist vor nächster Inbetriebnahme der Hersteller Ultraleichtverbandes. Der Betrieb von Ultraleichtflugzeugen ist auf die Betriebs- zu kontaktieren. art "Ultraleichtfliegen" zugelassenen Fluggeländen beschränkt. Ferner unterliegt der Betrieb der jährlichen Nachprüfpflicht für Ultraleichtflugzeugen. SKIP ONE SKIP ONE MANUAL MANUAL... -
Seite 4: Aufbau Und Demontage Des Trike
Entfernman diesen, so kann das Trike als Ganzes Bild 2 zusammengelegt werden, Bild 2. Das Bild 3 zeigt das zusammengelegte Trike. Die Höhe des Trike ist 1400 mm, zusammengelegt 750 mm. Bild 3 AUFBAUEN UND ZERLEGEN DES TRIKE SKIP ONE SKIP ONE MANUAL MANUAL... - Seite 5 Position gerückt. (Bild 5) Das sichern des Motors am Trike Bild 6 Unbedingt die 3 Gurtbänder als Befestigung nutzen. Zwei Gurtbänder rechts und links (Bild 6). Eins in der Mitte AUFBAUEN UND ZERLEGEN DES TRIKE SKIP ONE SKIP ONE MANUAL MANUAL...
-
Seite 6: Bedienungen
Will man mit Fußgas fliegen, wird das Handgas Bild 7 am Überrollbügel in die Halterung mittels Klettband. gefestigt. Bild 8 Fußgasarretierung Vorderbremse Fußgaspedal Bedienungen SKIP ONE SKIP ONE MANUAL MANUAL... -
Seite 7: Montage Der Rettung
Das Rettungsgerät sollte an der Sitzstrebe befestigt Bild 9 werden (Bild 9) und mit der mitgelieferten V-Leine befestigt werden. Bild 10 Anhängepunkt für die Verbindungsleine des Rettungsgerätes MONTAGE DES RETTUNGSGERÄTES SKIP ONE SKIP ONE MANUAL MANUAL... -
Seite 8: Starthilfe Für Den Schirm
Das Gurtband der Starthilfe sollte Da jeder Schirmtyp unterschiedlich lange Tragegurte leicht entspannt sein. Die Einstellung erfolgt über die Klaffschnallen. (Bild 11) Bild 11 Haken für Starthilfe Klaffschnalle STARTHILFE FÜR DEN GLEITSCHIRM SKIP ONE SKIP ONE MANUAL MANUAL... -
Seite 9: Fliegen Und Landen
• Mittels der Steuerleinen wird der Schirm kurz vor dem Aufsetzen geflairt. • Hat das Fahrwerk den Boden erreicht, werden keine schnellen Richtungsänderungen wegen Kippgefahr gemacht. Steuert man gegen die Richtung des Schirmes, kann das Trike ausgehebelt werden und kippt um. FLIEGEN UND LANDEN SKIP ONE SKIP ONE MANUAL MANUAL... -
Seite 10: Fliegen Unter Besonderen Bedingungen
Turbolenzen zu langsam geflogen wird. Um aus dem Sackflug wieder herauszukommen, gibt man lediglich beide Steueleinen wieder frei. Sollte man dennoch nicht aus dem Sackflug heraukommen, drückt man beide A-Leinen nach vorne. FLIEGEN UNTER BESONDEREN BEDINGUNGEN SKIP ONE SKIP ONE MANUAL MANUAL... -
Seite 11: Seitenansicht
SEITENANSICHT SKIP ONE SKIP ONE MANUAL MANUAL... -
Seite 12: Frontansicht
FRONTANSICHT SKIP ONE SKIP ONE MANUAL MANUAL... -
Seite 13: Technische Daten
Trike „Skip One“ Sitze Gewicht 27 kg Höhe aufgebaut 1400 mm Breite aufgebaut 1200 mm Höhe demontiert 750 mm Breite demontoert 1200 mm Konstruktion Aluminium Maximum Pilotengewicht 100 kg Steigrate mit Monstermotor 2 m/s Geeignete Motoren Monster, Simo 122 TECHNISCHE DATEN... -
Seite 14: Optionales Zubehör
20 Liter Tank Instrumenten panel OPTIONALES ZUBEHÖR SKIP ONE SKIP ONE MANUAL MANUAL... -
Seite 15: Vorflugcheck
04. Propeller frei und Motor starten ü 05. Vollgastest ü 06. Funktionsprüfung Killschalter ü 07. Schirm ordnungsgemäß eingehängt ü 08. STARTHILFE ORDNUNGSGEMÄSS EINGEHÄNGT UND JUSTIERT ü 09. Pilot angeschnallt ü 10. Windstärke und Richtung o.k. ü 11. Startstrecke frei VORFLUGCHECK SKIP ONE MANUAL...
