Inhaltszusammenfassung für capital sports MultiTower 10028517

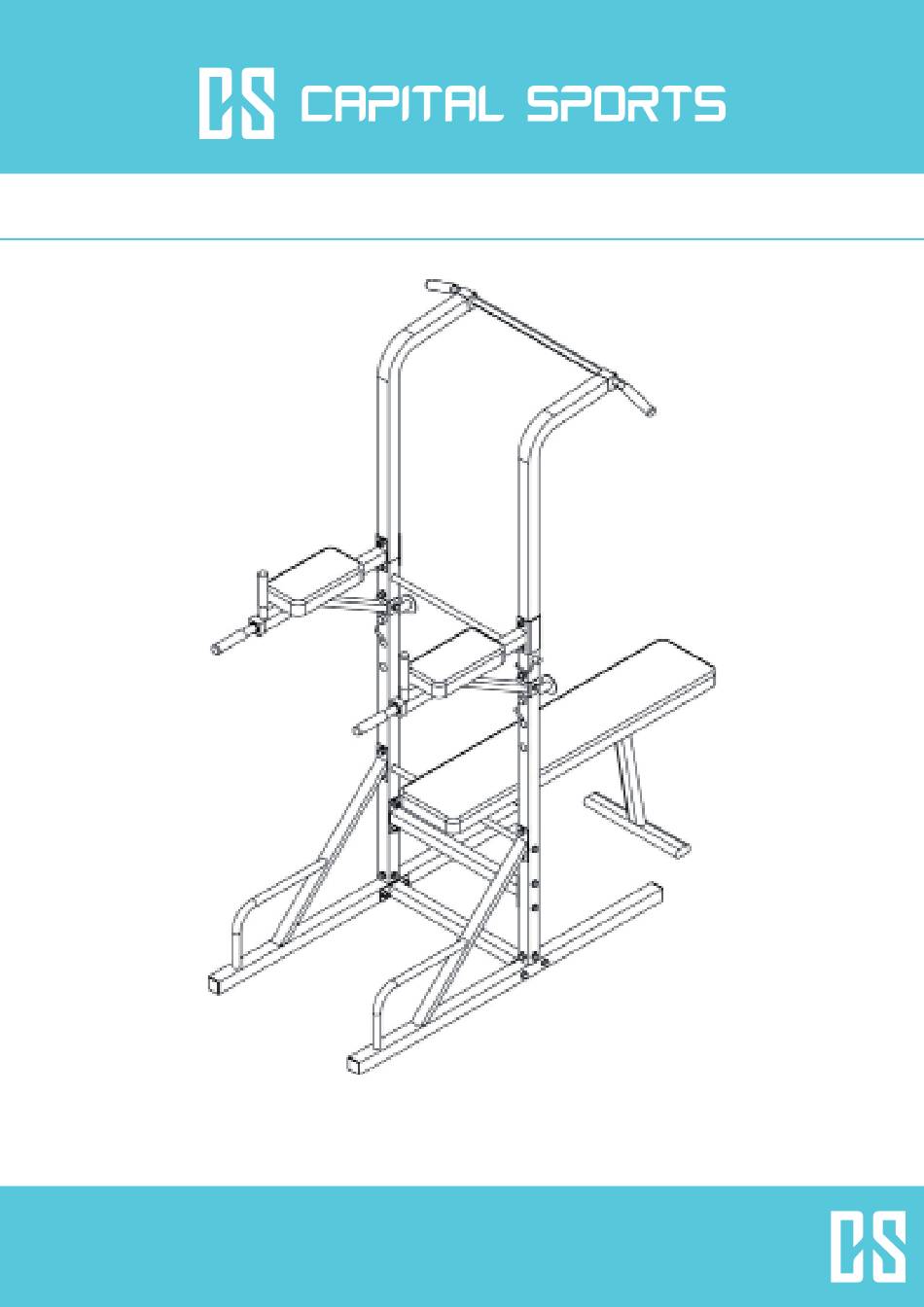

- Seite 1 MultiTower 10028517...
- Seite 2 Sicherheitshinweise Teile Aufbau General Safety Notice Parts Assembly Consignes de sécurité Pièces Montage Advertencias de seguridad Piezas Montaje Importanti indicazioni di sicurezza Componenti Montaggio...
- Seite 3 Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um mögli- chen technischen Schäden vorzubeugen. Warnung / Allgemeine Sicherheitshinweise • Setzen Sie dieses Gerät nicht dem Regen aus. •...
- Seite 4 • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn,sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anwei- sungen, wie das Gerät zu benutzen ist.
- Seite 5 Teile...
- Seite 6 Standfüße Polsterung Verbindungsrohr Ellbogen-Polsterung Unteres Standrohr Sechskantschraube M10x70 Sechskantschraube M10x65 Oberes Rohr links Sechskantschraube M10x60 Oberes Rohr rechts Sechskantschraube M10x40 Ellbogen-Konsole links Sechskantschraube M10x20 Ellbogen-Konsole rechts Sechskantschraube M8x55 Klimmzugstange Sechskantschraube M8x20 Griff Unterlegscheibe Ø10 Sitzbank-Halterung Unterlegscheibe Ø8 Sitzbank-Ständer Kunststoff-Flügelmutter Hinteres Einstellrohr Sechskantschraube M10x15 Gewichtablage Stützrohr...
- Seite 7 • Befestigen Sie den Sitzbank-Ständer (12) an der Sitzbank-Halterung (11). Nutzen Sie den Pin (4), die M10x60- Schraube (19), eine Ø10-Unterlegscheibe (24) und eine Kunststoff-Mutter (26). • Bringen Sie die Sitzbank-Halterung nun an der anderen Seite am unteren Standrohr (3) an. Nutzen Sie dazu M10x20-Schrauben (21) und Ø10-Unterlegscheiben.
- Seite 8 • Bringen Sie die oberen Rohre (5 / 6) an. Schieben Sie sie in die unteren Rohre und verschrauben Sie mit M10x20 -Schrauben (21) sowie den Ø10-Unterlegscheiben (24) • Bringen Sie das Einstellrohr (13) an den unteren Standrohren (3) an. •...
- Seite 9 • Verschrauben Sie die Klimmzugstange (9) oben in den Aussparungen. Nutzen Sie die M10x40 Schrauben (20) und Ø10mm-Unterlegescheiben (24). • Bringen Sie die Ellbogen-Konsolen an den Übergängen zwischen unteren und oberen Standrohren an wie in der Abbildung zu sehen. Nutzen Sie zum Verschrauben die M10x70-Schrauben in Verbindung mit Ø10mm-Unterleg- scheiben (24) und kontern Sie mit Kunststoff-Muttern (26).
- Seite 34 Hersteller / Manufacturer CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Germany...
