Funkinnenblende

Werbung

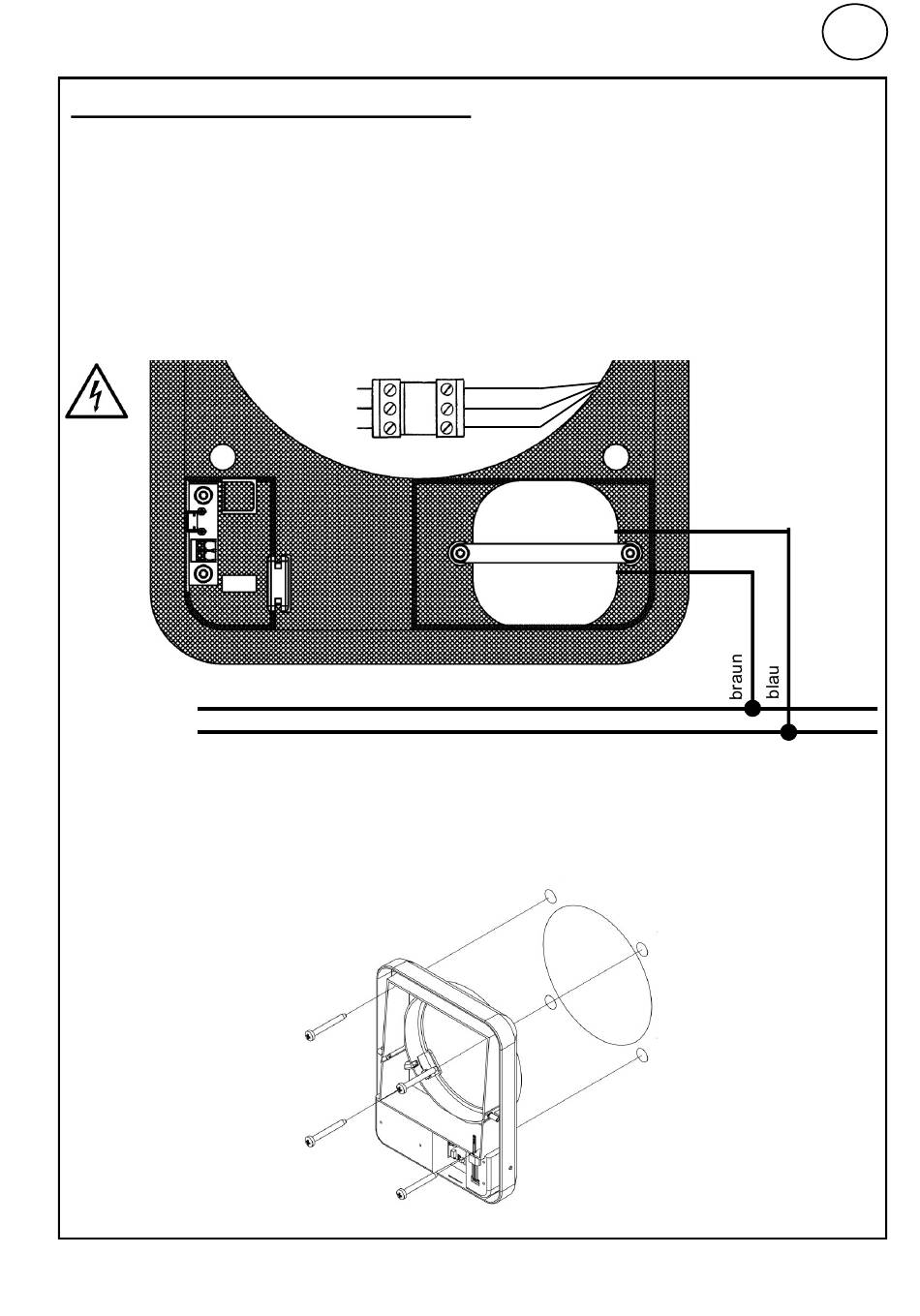

Elektrischer Anschluss und Montage
Stellen Sie den elektrischen Anschluss wie nachfolgend abgebildet her. Das unterhalb des Rund-
kanals bereitgestellte Kabel muss mit dem im Abdeckrahmen befindlichen Netzteil verbunden
werden.
Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen
spannungsfrei. (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. elektr. Siche-
rung).
Jeder zum Lüfter gehörende Stromkreis muss mit einem Fehlerstromschutz (z.B. Fl - Schalter)
ausgestattet sein.
L
N
Ist der elektrische Anschluss erfolgt, setzen Sie das Lüftungsgerät vom Typ ECO oder ECO55 in
den Rundkanal ein und befestigen Sie den Abdeckrahmen mit den beiliegenden Schrauben.
Verbinden Sie den Geräteeinschub mit der Funkblende über die vorinstallierte und verpolungssi-
chere Steckverbindung.
Gerät
rot
rot
blau
blau
lila
lila
D
100-240 V AC
50/60 Hz
7
