D

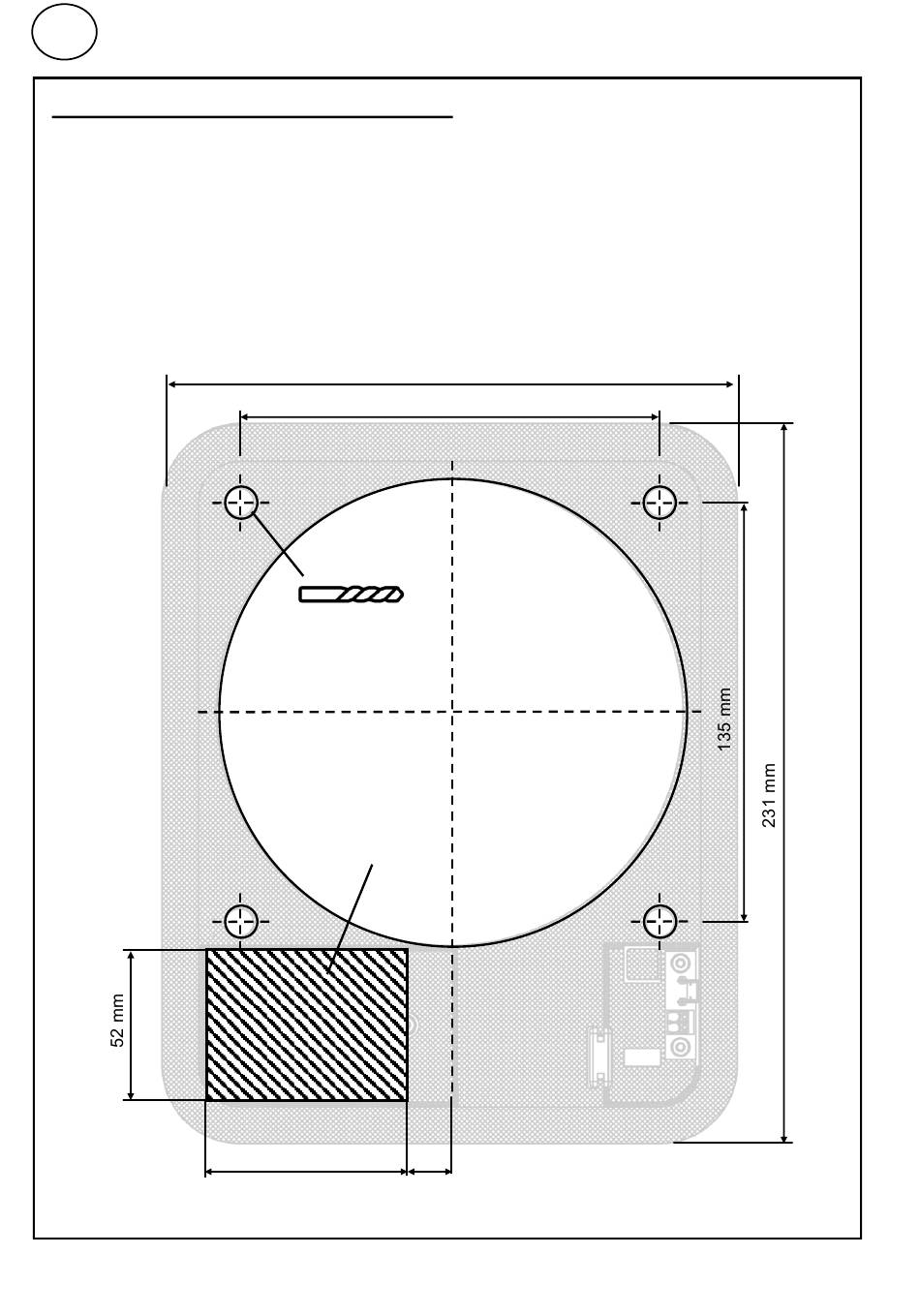

Abmessungen und Montagehinweise
Bereiten Sie den Monatage und Anschlussbereich entsprechend der nachfolgenden Abb. vor.
Setzen Sie dazu den Rahmen der Funkblende in den Rundkanal und markieren Sie die vier
Bohrlöcher zur späteren Befestigung an der Wand.
Das Kabel zum Anschluss der Blende muss im schraffierten Bereich bereitgestellt werden. Ver-
wenden Sie dazu z.B. NYM 3x1,5mm². Es werden 200-240V 50/60Hz benötigt.
185 mm
135 mm
4x Ø 6 mm
z.B. / e.g. NYM 3x1,5mm²
100-240V 50/60Hz
65 mm
17 mm
6
