FIREBOY plus - Bedienungsanleitung V09

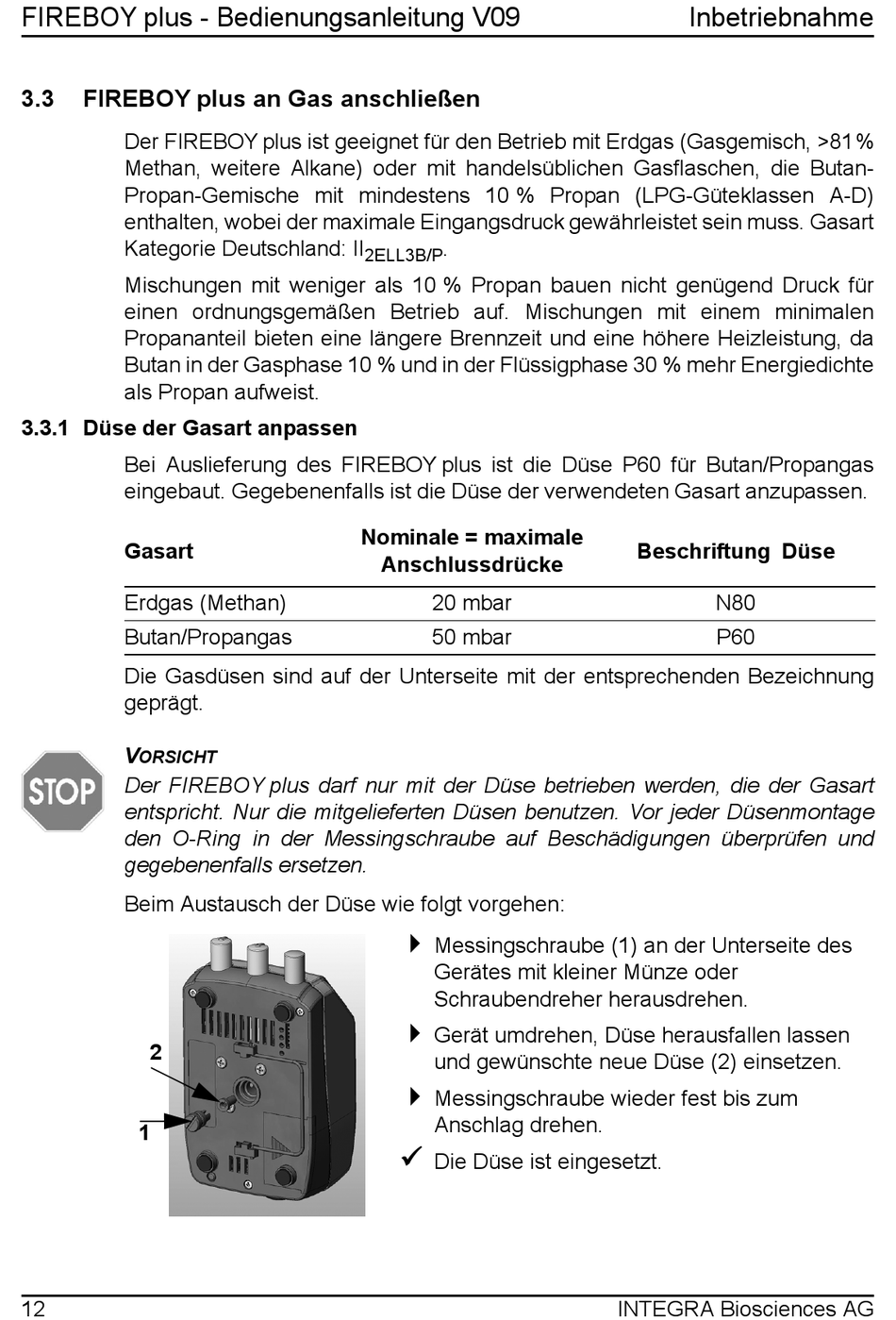

3.3 FIREBOY plus an Gas anschließen
Der FIREBOY plus ist geeignet für den Betrieb mit Erdgas (Gasgemisch, >81%
Methan, weitere Alkane) oder mit handelsüblichen Gasflaschen, die Butan-
Propan-Gemische mit mindestens 10 % Propan (LPG-Güteklassen A-D)
enthalten, wobei der maximale Eingangsdruck gewährleistet sein muss. Gasart
Kategorie Deutschland: II
Mischungen mit weniger als 10 % Propan bauen nicht genügend Druck für
einen ordnungsgemäßen Betrieb auf. Mischungen mit einem minimalen
Propananteil bieten eine längere Brennzeit und eine höhere Heizleistung, da
Butan in der Gasphase 10 % und in der Flüssigphase 30 % mehr Energiedichte
als Propan aufweist.
3.3.1 Düse der Gasart anpassen
Bei Auslieferung des FIREBOY plus ist die Düse P60 für Butan/Propangas
eingebaut. Gegebenenfalls ist die Düse der verwendeten Gasart anzupassen.
Gasart
Erdgas (Methan)
Butan/Propangas
Die Gasdüsen sind auf der Unterseite mit der entsprechenden Bezeichnung
geprägt.
V
ORSICHT
Der FIREBOY plus darf nur mit der Düse betrieben werden, die der Gasart
entspricht. Nur die mitgelieferten Düsen benutzen. Vor jeder Düsenmontage
den O-Ring in der Messingschraube auf Beschädigungen überprüfen und
gegebenenfalls ersetzen.
Beim Austausch der Düse wie folgt vorgehen:
2
1
12
.
2ELL3B/P
Nominale = maximale
Anschlussdrücke
20 mbar
50 mbar

Messingschraube (1) an der Unterseite des
Gerätes mit kleiner Münze oder
Schraubendreher herausdrehen.

Gerät umdrehen, Düse herausfallen lassen
und gewünschte neue Düse (2) einsetzen.

Messingschraube wieder fest bis zum
Anschlag drehen.

Die Düse ist eingesetzt.
Inbetriebnahme
Beschriftung Düse
N80
P60
