probst TSZ-MAXI-800 Betriebsanleitung Seite 39

Einstellungen
5 Einstellungen

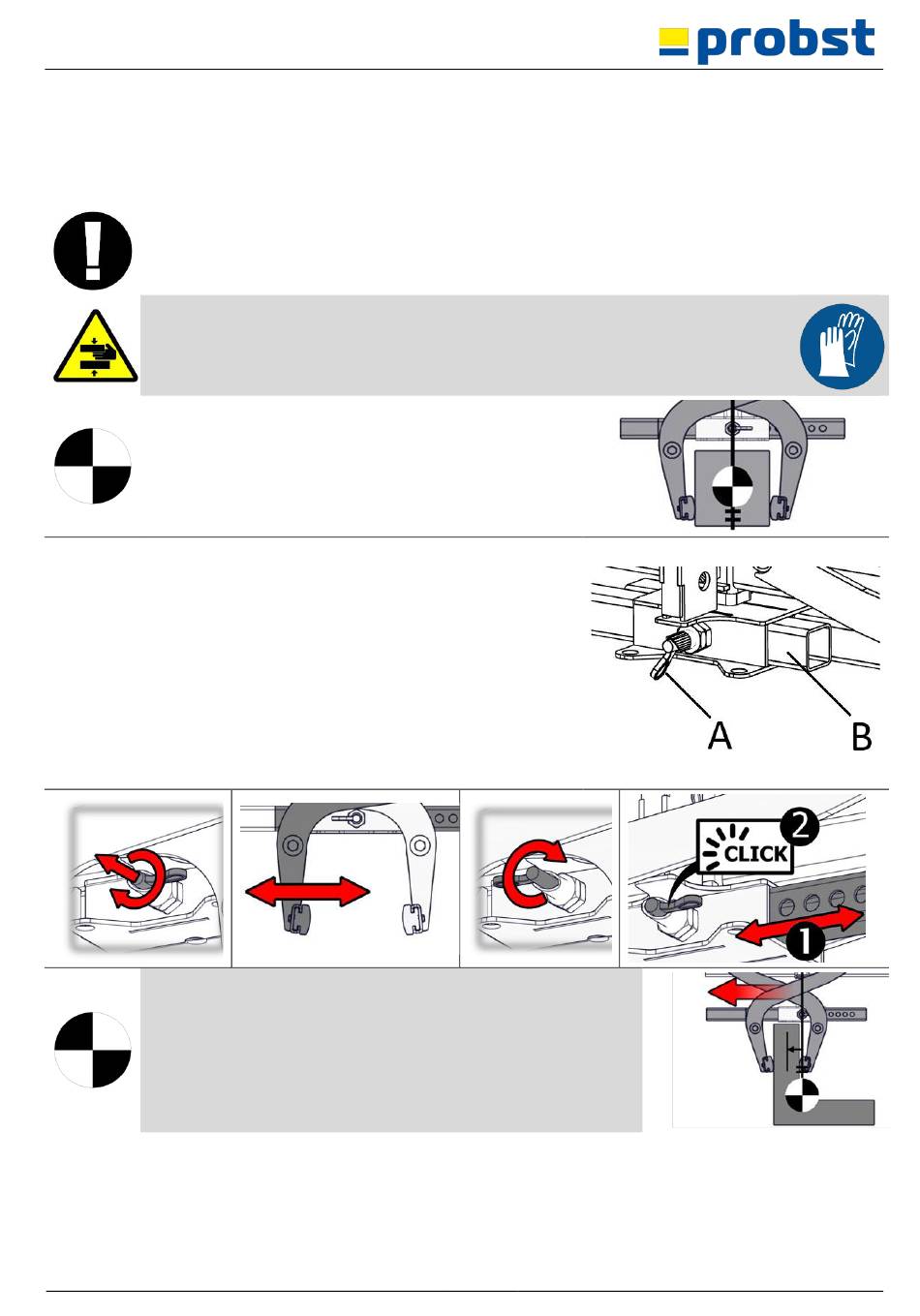

5.1 Einstellung des Greifbereichs
Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende
Greifbereich eingestellt werden.
Vorsicht bei der Einstellung des Greifbereichs. Verletzungsgefahr der Hände!
Schutzhandschuhe verwenden.
Die Einstellung des Greifbereichs muss generell
symmetrisch erfolgen, damit das Greifgut beim
Anheben waagrecht hängt. Das heißt, es muss bei
beiden Rechteckrohren (B) jeweils die gleiche
Arretierungsloch verwendet werden!
•
Die Einstellung des Greifbereichs darf niemals auf beiden Seiten
gleichzeitig erfolgen. Den Greifbereich immer zuerst auf der einen
und dann auf der anderen Seite einstellen.
•
Federriegel (A) nach oben ziehen, um 180° verdrehen und in Kerbe
arretieren.
•
Rechteckrohr (B) verschieben, bis der Greifbereich ~5 cm größer ist
als das Greifgut selbst.
•
Federriegel (A) wieder nach oben ziehen und um 180° verdrehen.
•
Rechteckrohr (B) so lange hin- und herschieben, bis der
Federriegel (A) in das entsprechende Arretierungsloch einrastet.
Beim Greifen von L-Steinen muss der Greifbereich
asymmetrisch eingestellt werden. Damit wird der Schwerpunkt
des L-Steines verschoben und der Stein hängt beim Anheben
waagrecht. Eine Asymmetrie von bis zu zwei
Arretierungslöchern ist zulässig.
