Dell™ Inspiron™ 1010 Service-Handbuch
Entfernen der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe
WARNUNG:
Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen
Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur
Richtlinienkonformität unter www.dell.com/regulatory_compliance.
VORSICHTSHINWEIS:
Um elektrostatische Entladungen zu vermeiden, erden Sie sich mittels eines Erdungsarmbandes oder durch regelmäßiges
Berühren einer nicht lackierten Metallfläche.
VORSICHTSHINWEIS:
Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht
von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.
VORSICHTSHINWEIS:
Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Entfernen des
Innern des Computers arbeiten.
VORSICHTSHINWEIS:
Um Schäden am Bildschirm zu vermeiden, dürfen Sie die Edge-to-Edge-Bildschirmbaugruppe nicht auseinander nehmen.
Entfernen der Bildschirmbaugruppe
1. Befolgen Sie die Anweisungen unter Vorbereitung.
2. Entfernen Sie den Akku (siehe
3. Entfernen Sie die Tastatur (siehe
4. Entfernen Sie die Handballenstütze (siehe Entfernen der Handballenstütze).
5. Entfernen Sie die Festplatte (siehe
6. Entfernen Sie die Halterung der Handballenstütze (siehe Entfernen der Halterung der Handballenstütze).
7. Trennen Sie das Bildschirmkabel vom Systemplatinenanschluss.
8. Trennen Sie die Mini-Card-Kabel von ihren Anschlüssen.
9. Merken Sie sich die Kabelführung der Mini-Card-Kabel und ziehen Sie die Mini-Card-Kabel durch die Systemplatine heraus, sodass sie den
Computersockel nicht berühren.
10. Entfernen Sie das 3-in-1-Medienkartenlesegerät (siehe Entfernen des Medienkartenlesegeräts).

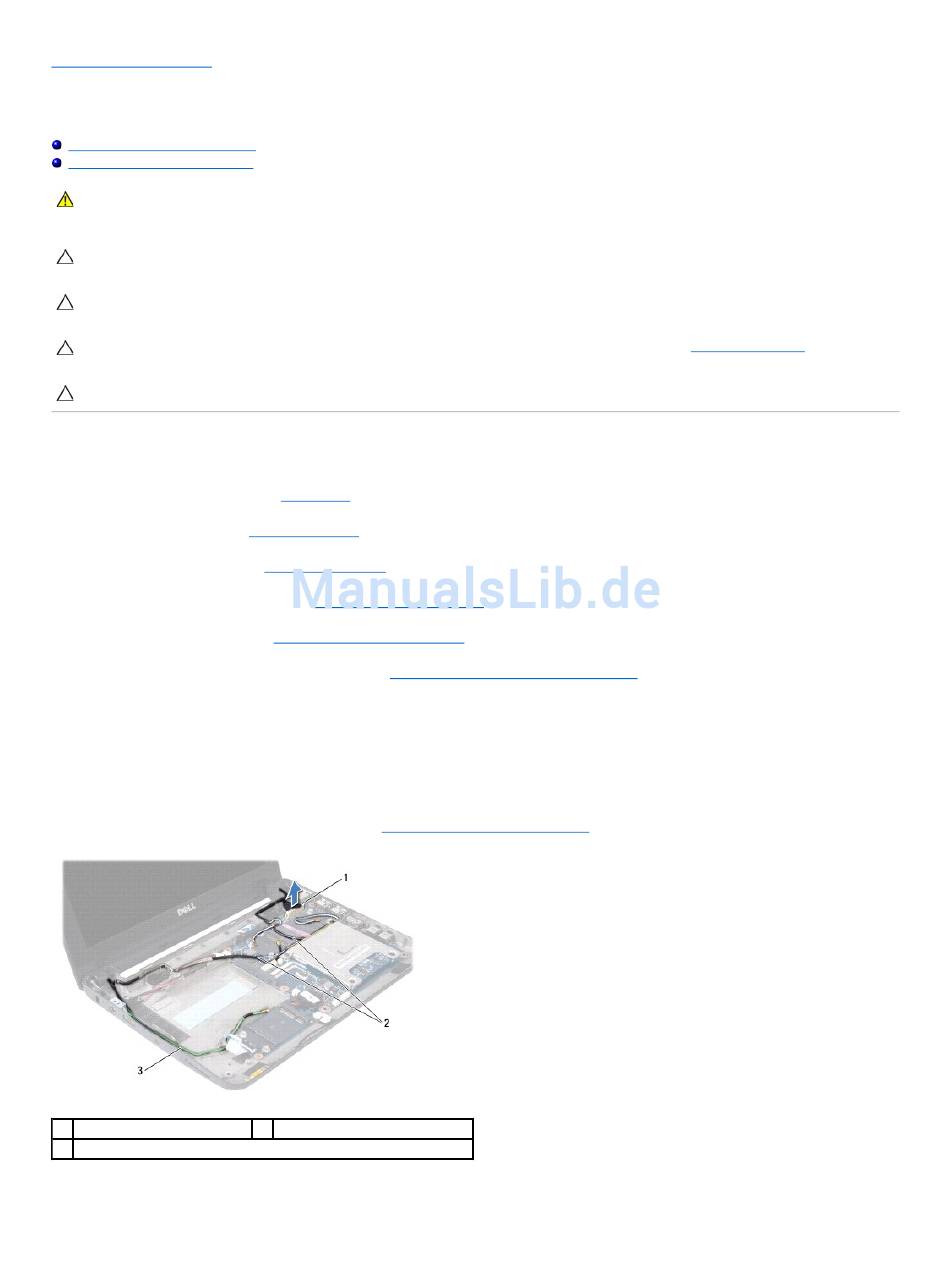

1
Bildschirmkabelstecker
3
TV-Tuner-Anschlusskabel
11. Trennen Sie die TV-Tuner-Kabel von ihren Anschlüssen.
12. Entfernen Sie die zwei Schrauben, mit denen die Bildschirmbaugruppe am Computersockel befestigt ist.
Entfernen des
Akkus).
Entfernen der
Tastatur).
Entfernen des
Festplattenlaufwerks).
2
Mini-Card-Anschlusskabel
Akkus), bevor Sie am
