2-in-1-Speicher- und Prozessorplatine
Dell™ Inspiron™ 1010 Service-Handbuch
Entfernen der 2-in-1-Speicher- und Prozessorplatine
Einbauen der 2-in-1-Speicher- und Prozessorplatine
WARNUNG:
Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen
Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur
Richtlinienkonformität unter www.dell.com/regulatory_compliance.
VORSICHTSHINWEIS:
Um elektrostatische Entladungen zu vermeiden, erden Sie sich mittels eines Erdungsarmbandes oder durch regelmäßiges
Berühren einer nicht lackierten Metallfläche.
VORSICHTSHINWEIS:
Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Schäden durch nicht
von Dell™ genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.
VORSICHTSHINWEIS:
Um Schäden an der Systemplatine zu vermeiden, entfernen Sie den Hauptakku (siehe Entfernen des
Innern des Computers arbeiten.
Entfernen der 2-in-1-Speicher- und Prozessorplatine
1. Befolgen Sie die Anweisungen unter Vorbereitung.
2. Entfernen Sie den Akku (siehe
3. Entfernen Sie die Tastatur (siehe
4. Entfernen Sie die Handballenstütze (siehe Entfernen der Handballenstütze).
5. Entfernen Sie die Festplatte (siehe
6. Entfernen Sie die Halterung der Handballenstütze (siehe Entfernen der Halterung der Handballenstütze).
VORSICHTSHINWEIS:
Wenn die 2-in-1-Speicher- und Prozessorplatine aus dem Computer entfernt wird, bewahren Sie sie in einer
Antistatikverpackung auf (siehe „Schutz vor elektrostatischer Entladung" in den Sicherheitsanweisungen, die Ihrem Computer beilagen).

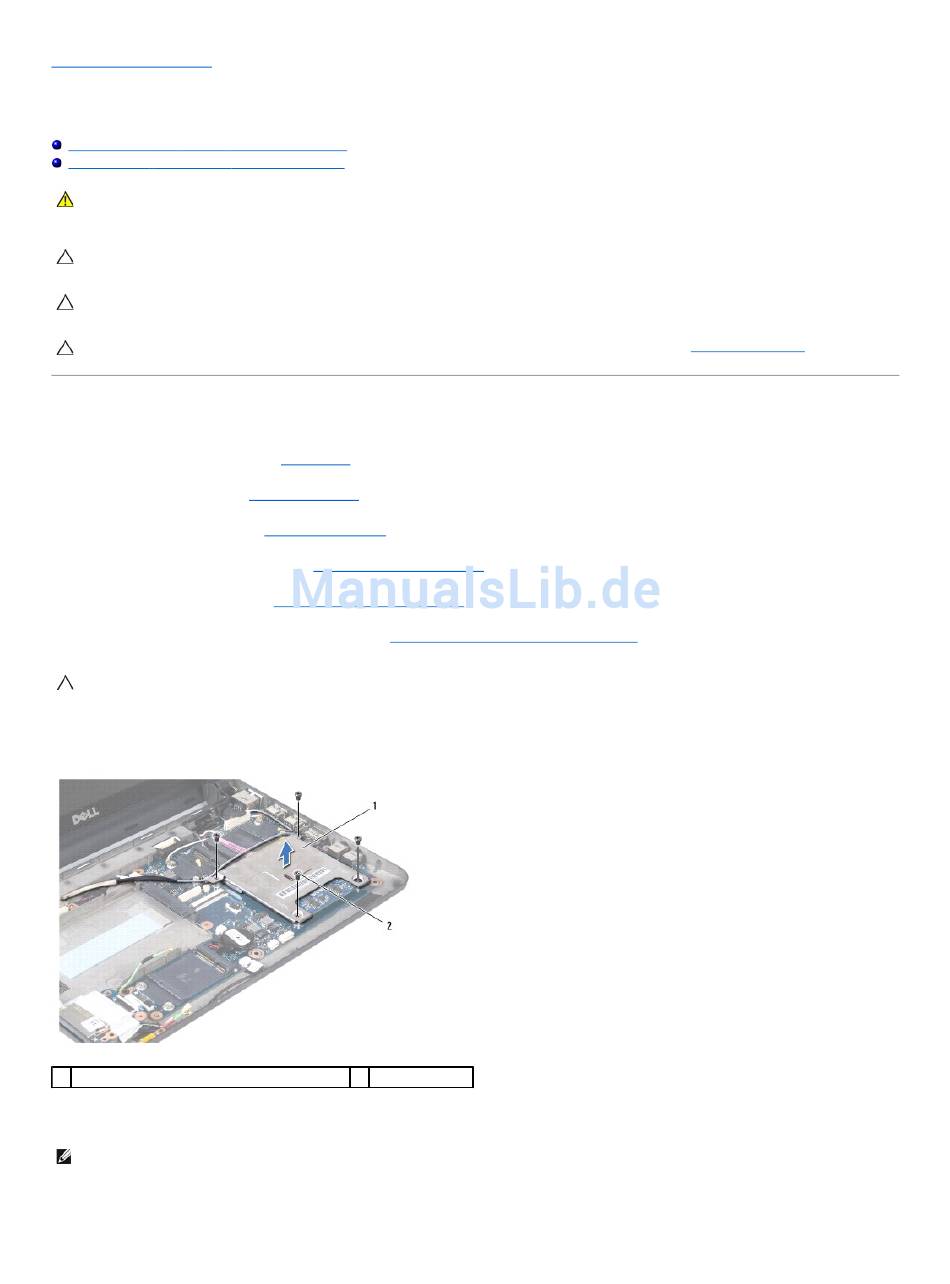

7. Entfernen Sie die vier Schrauben, mit denen die Abdeckung der Prozessor- Systemplatine und die 2-in-1-Speicher- und Prozessorplatine an der
Systemplatine befestigt sind.
1
Abdeckung der Prozessor-Systemplatine
8. Entfernen Sie die beiden am Prozessor angebrachten Wärmeleitpads.
ANMERKUNG:
Die Wärmeleitpads können an der Unterseite der Abdeckung der Prozessor-Systemplatine kleben. Entfernen Sie die Wärmeleitpads von
der Unterseite der Abdeckung der Prozessor-Systemplatine.
9. Spreizen Sie die Sicherungsklammern an beiden Seiten des Anschlusses für die 2-in-1-Prozessor- und Speicherplatine vorsichtig mit den Fingerspitzen
auseinander, bis die Platine nach oben schnellt.
Entfernen des
Akkus).
Entfernen der
Tastatur).
Entfernen des
Festplattenlaufwerks).
2
Schrauben (4)
Akkus), bevor Sie am
