Montage

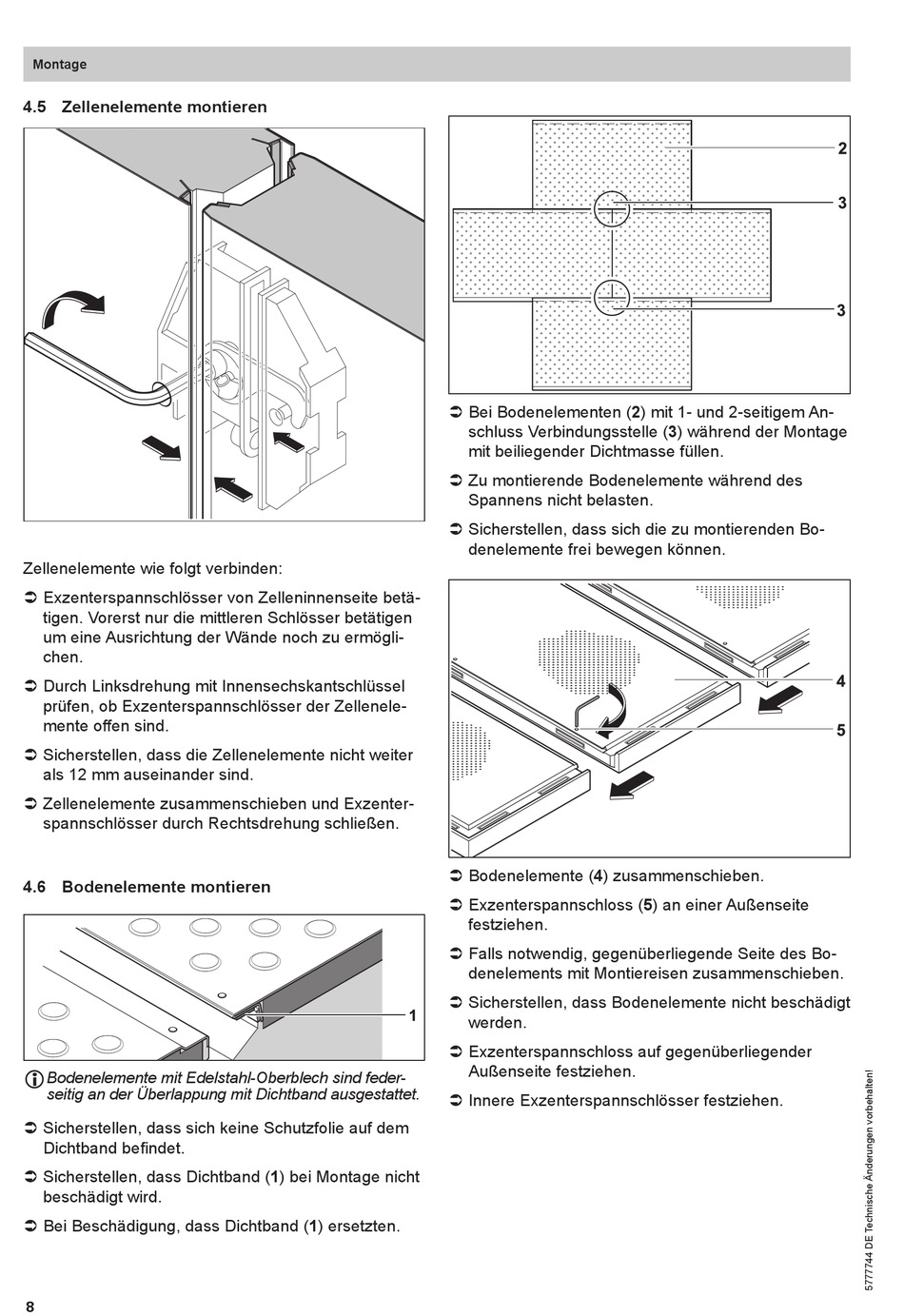

4.5 Zellenelemente montieren
Zellenelemente wie folgt verbinden:
 Exzenterspannschlösser von Zelleninnenseite betä-
tigen. Vorerst nur die mittleren Schlösser betätigen
um eine Ausrichtung der Wände noch zu ermögli-
chen.
 Durch Linksdrehung mit Innensechskantschlüssel
prüfen, ob Exzenterspannschlösser der Zellenele-
mente offen sind.
 Sicherstellen, dass die Zellenelemente nicht weiter
als 12 mm auseinander sind.
 Zellenelemente zusammenschieben und Exzenter-
spannschlösser durch Rechtsdrehung schließen.
4.6 Bodenelemente montieren
L Bodenelemente mit Edelstahl-Oberblech sind feder-
seitig an der Überlappung mit Dichtband ausgestattet.
 Sicherstellen, dass sich keine Schutzfolie auf dem
Dichtband befindet.
 Sicherstellen, dass Dichtband (1) bei Montage nicht
beschädigt wird.
 Bei Beschädigung, dass Dichtband (1) ersetzten.
8
 Bei Bodenelementen (2) mit 1- und 2-seitigem An-
schluss Verbindungsstelle (3) während der Montage
mit beiliegender Dichtmasse füllen.
 Zu montierende Bodenelemente während des
Spannens nicht belasten.
 Sicherstellen, dass sich die zu montierenden Bo-
denelemente frei bewegen können.
 Bodenelemente (4) zusammenschieben.
 Exzenterspannschloss (5) an einer Außenseite
festziehen.
 Falls notwendig, gegenüberliegende Seite des Bo-
denelements mit Montiereisen zusammenschieben.
 Sicherstellen, dass Bodenelemente nicht beschädigt
werden.
 Exzenterspannschloss auf gegenüberliegender
Außenseite festziehen.
 Innere Exzenterspannschlösser festziehen.
