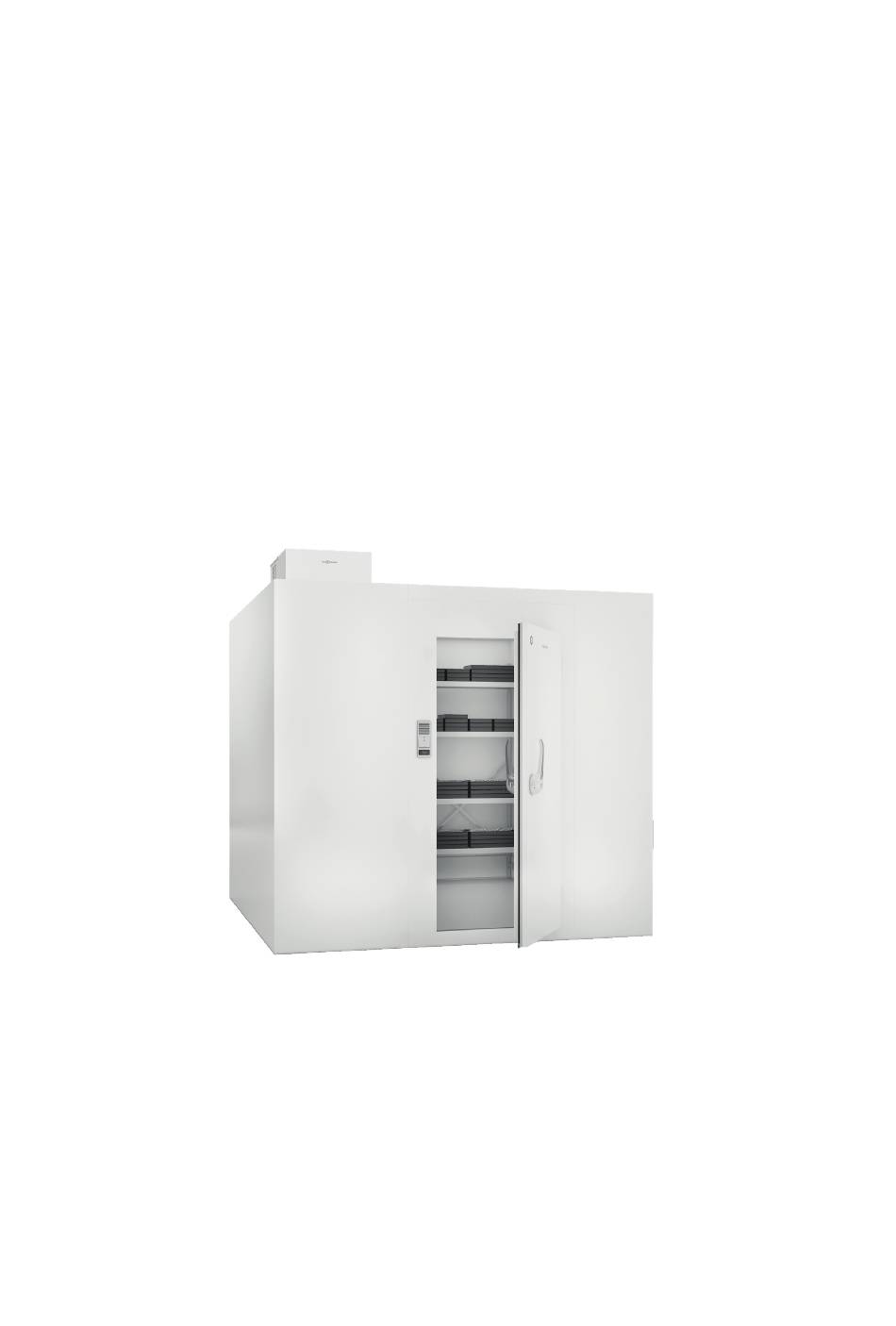

Montage- und Betriebsanleitung VIESMANN für die Fachkraft Kühl- und Tiefkühlzelle TectoCell Standard Plus 80 Kühl- und Tiefkühlzelle TectoCell Standard Plus 100 Tiefkühlzelle TectoCell Standard Plus 120 Tiefkühlzelle TectoCell Standard Plus 150 Bitte aufbewahren! 01/2020 5777744 DE...
Seite 2
Inhaltsverzeichnis Benutzerführung ..............3 Zielgruppe ..............3 Aufbau der Betriebsanleitung ........3 Mitgeltende Dokumente ..........3 Aufbewahrung .............. 3 Symbole am Produkt ............ 4 Sicherheit und Gefahren ............4 Bestimmungsgemäßer Einsatz ........5 Vorhersehbarer Fehlgebrauch ........5 Transport ..................5 Lieferung ..............5 Montage ...................6 Aufstellbedingungen ............
Seite 3
Handlungsanweisungen fordern dazu auf, eine Hand- lung oder einen Arbeitsschritt durchzuführen. Hand- Bei Fragen wenden Sie sich an Ihren zuständigen lungsanweisungen immer einzeln und in der vorgege- Viessmann-Fachpartner. Die aktuelle Adresse finden ben Reihenfolge ausführen. Sie auf der Rückseite. Aufbau der Handlungsanweisungen: Â Anleitung zu einer Handlung.
Seite 4
Rated power consumption Max. Nennleistung LED Leuchte Max. puissance nominale de la lampe LED Watt Max. power rating of the LED lamp Viessmann Kühlsysteme GmbH Schleizer Str. 100 D-95030 Hof / Saale Tel.: +49 9281 814 - 0 www.viessmann.de/kuehlsysteme 2100101000011950...
Seite 5
Transport Transport Korrosion durch Einbringung HINWEIS von unlegiertem Stahl! Â Zellenelemente ausschließlich an Unterseite tragen, f Verunreinigungen durch unlegier- um Ablösen der Bleche zu vermeiden. tem Stahl sofort entfernen. f Edelstahlflächen nach Kontakt mit unlegiertem Stahl gründlich reinigen. 3.1 Lieferung HINWEIS Beschädigung der Tür Anlieferungszustand im Standard: f Ist kein Türstopper montiert, bitte ...
Seite 6
Sicherstellen, dass Aufstellungs- raum ausreichend be- und entlüftet  Wenn es nicht möglich ist, nationale und lokale Vor- ist. schriften einzuhalten, Viessmann kontaktieren. f Sicherstellen, dass alle notwendi-  Elemente und Zubehör vorsichtig entpacken. gen Abstände eingehalten werden.  Elemente und Zubehör vorsortieren.
Seite 7
Montage 4.3 Boden ausgleichen 4.4 Montieren eines Aufnahmerahmens (ohne Boden) HINWEIS Beschädigung durch unsachge- mäße Montage! f Sicherstellen, dass vor dem Bohren eine evtl. bauseits verlegte Dampfsperre im Estrich nicht verletzt wird. f Sicherstellen, dass Dübellöcher nicht unter Spannschlössern der Elemente liegen.
Seite 8
Montage 4.5 Zellenelemente montieren  Bei Bodenelementen (2) mit 1- und 2-seitigem An- schluss Verbindungsstelle (3) während der Montage mit beiliegender Dichtmasse füllen.  Zu montierende Bodenelemente während des Spannens nicht belasten.  Sicherstellen, dass sich die zu montierenden Bo- denelemente frei bewegen können. Zellenelemente wie folgt verbinden: Â...
Seite 9
Montage 4.7 Bedienöffnungen der Spannschlösser in Bo- denelementen verschließen Kunststoffhammer benutzen. Â Durch vorhandene Bohrung (7) in Blechoberfläche der Federseite Loch in Blechende des Gegenele- Bedienöffnung (3) mit mitgeliefertem Wärmedämm- Â ments (6) bohren. schaum-Füllstück (4) ausfüllen. Â Überlappung der Bodenelemente vernieten. Â Bedienöffnung (3) mit beiliegender Dichtmasse (2) ausspritzen.
Seite 10
Montage  Beiliegende Dichtung (1) auf gereinigten Rand des  Reihenfolge (A, B) beachten, damit das Dichtband Boden-Innenblechs kleben. komprimiert wird. Wand unter Druck vernieten.  Schutzfolie von Dichtband abziehen.  Wandmontage mit einem EckeIement beginnen. 4.10 Tür montieren  Elemente zusammenschieben und Exzenterspann- Die einflüglige Drehtür wird im Türrahmen vormontiert schlösser festziehen.
Seite 11
Montage 4.12 Bedienöffnungen der Spannschlösser in  Edelstahl-Türschwelle als Schablone für Befesti- Wand- und Deckenelementen verschließen gungsbohrungen (Ø 3,3 mm) nutzen und abbohren.  Bohrspäne entfernen.  Um Eindringen von Feuchtigkeit zu verhindern, Dichtungsraupe mit beiliegender Dichtmasse (2) vollflächig auf Unterseite der Türschwelle auftragen.  Dichtungsraupe verteilen.  Edelstahl-Türschwelle auf Bodenelement legen und ausrichten.
Seite 12
Montage 4.15 Einstellen der Tür 4.17 Anbringen der Abdeckkappen  Abdeckkappen mittig auf Scharnier platzieren.  Schmale Seite der Abdeckkappen in Freisparung des Scharniergehäuses in Gleitstücke einhängen.  Durch nach oben bzw. unten Drücken der Abdeck- kappen Einhängelaschen einrasten. 4.18 Schließkeilbefestigung Scharniere bei geschlossener Tür einstellen, um Ab- weichungen auszugleichen, wenn: ...
Seite 13
Abdichten (Versiegeln) von Durchbrüchen und Schnittkanten 4.19 Mechanische Arbeiten an Tür oder Luke 4.20 Leuchte umbauen GEFAHR! Lebensgefahr durch Strom- schlag bei beschädigten Leitun- gen! f Keine mechanischen Arbeiten (z. B. Bohren, Sägen) an Innen- bzw. Außenseite im Sicherheitsbere- ich (1) der Tür oder Luke durchfüh- ren.
Seite 14
Anlage prüfen. Elektrische Anschlüsse  In der Leuchte ist eine 2A-Absicherung verbaut. Diese muss vor der Inbetriebnahme geprüft werden. Lebensgefahr durch Strom- GEFAHR! Ausschließlich, wenn kein Aggregat von Viessmann: schlag!  Anschlussleitung durch Zellendecke führen. f Arbeiten zum Netzanschluss und Einbau von Schutzmaßnahmen (FI-  Anschlussleitung durch Durchführungstülle führen Schutzschalter) ausschließlich von...
Seite 15
Inbetriebnahme Inbetriebnahme von Verschmutzungsgrad von Umgebungsbedingungen  Keine spitzen oder scharfkantigen Gegenstände 7.1 Inbetriebnahme der Kühlzelle verwenden.  Nach Montage Kühlzelle säubern und auslüften Elemente mit pulverbeschichteter Stahlblech- bzw. lassen (siehe Kap. „7 Reinigung“ auf Seite 15). Edelstahloberfläche: Die Zelle ist betriebsbereit.
Seite 16
Technische Daten 10 Technische Daten 14 Gewährleistung Auszug aus unseren Gewährleistungsbedingungen Die Gewährleistung beträgt 5 Jahre. Der Anspruch 10.1 Zulässige Belastung bei Bodenelementen beginnt mit dem Tag der Auslieferung, welcher durch Lieferschein oder Rechnung nachzuweisen ist. Inner- Belastungs- Radlast (N**) Flächenlast halb der Gewährleistungsfrist werden Funktionsfehler, klasse...
Seite 17
Verdrahtungsplan Drehtür SKI 15 Verdrahtungsplan Drehtür SKI Netzanschluß 230V AC Netzanschluß 230 V AC über mehrpoligen Stecker 50 Hz - bauseits Fenster- heizung (optional) GNYE Standflügelheizung Fensterheizung Standflügel Türrahmen- Fensterheizung Gehflügel heizung (optional) zusätzl. DA-Ventil Schwellenheizung Türkontaktschalter (optional) F1 2A tr Kühlzellen- beleuchtung (optional)
Seite 18
Verdrahtungsplan Drehtür SKII 16 Verdrahtungsplan Drehtür SKII Netzanschluß 230V AC Netzanschluß 230 V AC über mehrpoligen Stecker 50 Hz - bauseits Fenster- heizung (optional) GNYE Standflügelheizung Fensterheizung Standflügel Türrahmen- Fensterheizung Gehflügel heizung (optional) zusätzl. DA-Ventil Schwellenheizung Türkontaktschalter (optional) F1 2A tr Kühlzellen- beleuchtung (optional)
Seite 19
Verdrahtungsplan Luke 17 Verdrahtungsplan Luke...
