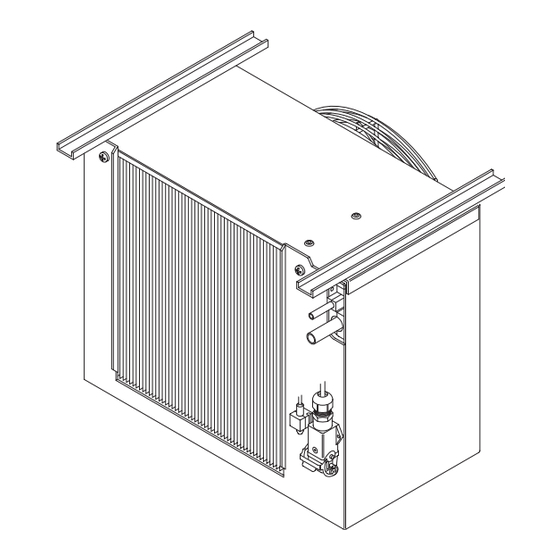

CS und FS Kühlaggregate
mit elektronischer Regelung
Typ SE
Beachten Sie bitte vor Beginn der Arbeiten am Kühlaggregat die folgenden Hinweise:
Montage, Wartung, Reinigung und Instandsetzung dürfen nur
von einer Kältefachfirma durchgeführt werden.
Technische Änderungen und Manipulationen sind untersagt.
Bei Nichteinhaltung erlöschen unsere Garantieverpflichtungen.
Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung. Zusagen in Bezug auf Vorhandensein bestimmter
Eigenschaften oder einen bestimmten Zweck bedürfen stets besonderer schriftlicher Vereinbarung.
Blatt Nr. 5237335-10 D
Betriebsanleitung
5237210-12 D
Arbeiten am Kühlaggregat sind nur bei gezogenem Netz-
stecker zulässig. Durch geeignete Maßnahmen (z.B. Warn-
hinweise) ist das Kühlaggregat gegen unbefugte Wiederin-
betriebnahme zu sichern. Die Vorschriften VDE 0105 Teil 1 -
für Arbeiten an elektrischen Einrichtungen sind zu berück-
sichtigen.
Technische Änderungen vorbehalten! Stand 10.14
D
Werbung
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Viessmann FS0900SE
Inhaltszusammenfassung für Viessmann FS0900SE
- Seite 1 CS und FS Kühlaggregate mit elektronischer Regelung Betriebsanleitung Typ SE 5237210-12 D Beachten Sie bitte vor Beginn der Arbeiten am Kühlaggregat die folgenden Hinweise: Montage, Wartung, Reinigung und Instandsetzung dürfen nur Arbeiten am Kühlaggregat sind nur bei gezogenem Netz- von einer Kältefachfirma durchgeführt werden. stecker zulässig.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Beschreibung Bedien- und Anzeigeelemente Kühlaggregat FS0900SE, FS1200SE, FS1400SE, FS1800SE, FS2400SE, Funktion der Bedientasten FS0900-, FS1200-, FS1400-, FS1800-, FS2400 Split Kühlaggregat 12.1 Einstellen/Programmieren der Kühlraum- CS0500SE, CS0900SE, CS1300SE, CS2000SE, CS2800SE, Solltemperatur CS0900-, CS1300-, CS2000-, CS2800 Split 12.2 Einstellen/Programmieren der Abtauung und der Ventilatorlaufzeit des Verdampfers Gewährleistungsbestimmungen... -
Seite 3: Beschreibung
- Der Aufstellungsraum muss gut be- und entlüftet sein und darf sich nicht aufheizen. Kühlaggregat - Direkte Wärmeeinstrahlung auf das Kühlaggregat ist zu FS0900SE, FS1200SE, FS1400SE, FS1800SE, FS2400SE, vermeiden. Bei Nichtbeachtung erhöht sich der FS0900-, FS1200-, FS1400-, FS1800-, FS2400 Split Energieverbrauch. -
Seite 4: Notbetrieb
- Der Verflüssiger und Verdampfer kann entweder mit Notbetrieb einem weichen Reinigungspinsel, mit Druckluft oder bei Bei Ausfall oder Störung der Regelung kann das stark ölhaltigen Rückständen mit einem Druckreiniger Kälteaggregat im Notbetrieb weiterbetrieben werden. Nach gesäubert werden. Keine spitzen oder scharfkantigen Abnahme der Frontabdeckung ist die Vorderseite der Gegenstände verwenden. -
Seite 5: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente A = Leuchtdioden B = Anzeige (Display) C = Stand-by-Taste D = Sollwerterhöhung E = Sollwertreduzierung Funktion der Bedientasten Aggregat befindet sich im Stand-by-Modus (Betriebsart wird durch kleine Leuchtdiode in der Taste signalisiert). Nach Drücken der Taste geht das Aggregat in den Kühlbetrieb. -
Seite 6: Bedienung Der Regelung
Bedienung der Regelung 13.2.3 Relative Feuchte Im Auslieferungszustand ist die Regelung auf folgende Leuchtdiode relative Feuchte blinkt Sollwerte eingestellt: Durch Drücken der oder der Taste kann die Laufzeit des Verdampferventilators gewählt werden. Abtauzyklus: 6 Stunden Abtaudauer: 20 Minuten H1 = der Verdampferventilator läuft zusammen mit Verdampferventilator: Stufe H2, Lüfter läuft permanent dem Verdichter. -
Seite 7: Störungen
Störungen Bei Störungen blinkt die Leuchtdiode Störung und im Display erscheint ein Fehlercode. Ist das Aggregat nicht im Kühlbetrieb und nicht im Abtaubetrieb, fällt das Störmelderelais ab. Über den potentialfreien Kontakt ist eine Weiterleitung der Meldung möglich. 14.1 Fehlercodes F1: Kurzschluß des Temperatursensors F2: Bruch des Temperatursensors Bei Ausfall des Temperatursensors und einer Solltemperatur <... -
Seite 8: Behebung Von Störungen
14.2 Behebung von Störungen Störung Ursache Behebung Aggregat läuft nicht. Netzstecker nicht eingesteckt. Netzstecker und Netzsicherung kontrollieren. Stromversorgung unterbrochen. Wenn kein Defekt feststellbar, Fachfirma Regelung defekt. verständigen. Betrieb über Notlaufschalter. Aggregat läuft ständig. Hohe Belastung des Kühlraumes mit Weniger Lagergut einbringen, oder bei Lagergut. -
Seite 9: Behebung Von Störungen - Fortsetzung
14.3 Behebung von Störungen - Fortsetzung Störung Ursache Behebung Leuchtdiode Störung blinkt. Kurzschluß des Temperatursensors. Temperatursensor austauschen. Fehlercode F1 im Display. Leuchtdiode Störung blinkt. Bruch des Temperatursensors. Temperatursensor austauschen. Fehlercode F2 im Display. Kühlraumtemperatur > 50°C. Verflüssiger auf Verschmutzung prüfen, bei Bedarf reinigen. -
Seite 10: Günstige Lagerdaten Für Kühllagerung
Günstige Lagerdaten für Kühllagerung Günstige Lagerdaten für Tiefkühllagerung (unverbindliche Richtwerte) (unverbindliche Richtwerte) Kühlgut Temperatur Relative Kühlgut Temperatur Relative in °C Luftfeuchte in °C Luftfeuchte in % in % Fleischwaren Fleischwaren Fleisch, frisch -1/+1 85 - 90 Gefrierfleisch -15/-18 85 - 90 gekochte Wurst +1/+3 80 - 85... - Seite 11 Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung. Zusagen in Bezug auf Vorhandensein bestimmter Eigenschaften oder einen bestimmten Zweck bedürfen stets besonderer schriftlicher Vereinbarung.
- Seite 12 Viessmann Kühlsysteme GmbH Schleizer Straße 100 95030 Hof/Saale Telefon +49 9281 8140 Telefax +49 9281 814269 kuehlsysteme@viessmann.de www.viessmann.de/kuehlsysteme Ihr zuständiger Viessmann-Fachpartner: Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung. Zusagen in Bezug auf Vorhandensein bestimmter Eigenschaften oder einen bestimmten Zweck bedürfen stets besonderer schriftlicher Vereinbarung.
- Seite 13 CS and FS refrigeration units with electronic control Operating manual Typ SE 5237210-12 GB Please read carefully the following prior to beginning work on the refrigeration unit: Assembly, maintenance, cleaning and repair may only be Work on the refrigeration unit may only be carried out if the plug done by companies specialising in refrigeration technology.
- Seite 14 Table of contents General notes Control and display elements Refrigeration unit FS0900SE, FS1200SE, FS1400SE, FS1800SE, FS2400SE, Function of the operating buttons FS0900-, FS1200-, FS1400-, FS1800-, FS2400 Split Refrigeration unit 12.1 Setting/programming coldroom temperature CS0500SE, CS0900SE, CS1300SE, CS2000SE, CS2800SE, 12.2 Setting/programming defrosting and ventilator...
-
Seite 15: General Notes
Refrigeration Unit - Direct heat radiation on the cooling unit must be FS0900SE, FS1200SE, FS1400SE, FS1800SE, FS2400SE, avoided. This could result in higher consumption. FS0900-, FS1200-, FS1400-, FS1800-, FS2400 Split - For economical operation the ambient temperature The units are designed for cooling of refrigeration rooms in should be between +5°C and +25°C. -
Seite 16: Emergency Operation
- The condenser and evaporator can be cleaned with a Emergency operation soft brush, compressed air or, in case of oil residues, lf the regulator stops operating, the cooling unit can with a high pressure cleaner. Do not use any sharp or continue to operate on an emergency basis. -
Seite 17: Control And Display Elements
Control and display elements A = Light diode B = Display C = Stand by button D = Increase value E = Decrease value Function of the operating buttons Unit is in Stand by Mode (Type of operation shown by small light diode in the button). After the button is pressed, the unit begins cooling operation. -
Seite 18: Operation Of The Regulator
Operating the Regulator 13.2.3 Relative humidity On delivery the regulator is set to the following values: Light diode relative humidity is flashing. Defrosting cycle: 6 hours By pressing the or the button, the running Defrosting time: 20 minutes time of the evaporation ventilator can be set. Evaporation ventilator: level H2, ventilator runs constantly H 1 =... -
Seite 19: Problems
Problems In case of defects, the warning light will flash and an error code will appear on the display. lf the unit is not in cooling operation and not defrosting, the defect reporting relay is interrupted. The report can be transferred using the potential-free contact. -
Seite 20: Trouble Shooting
14.2 Trouble shooting Problem Cause Remedy Plug not inserted Check plug and fuses. Refrigeration unit is not Power supply interrupted If no problem is found, contact specialist. running Regulator defective Coldroom is filled to capacity. Store less or at a higher temperature (observe Unit is constantly storage dates and shelf-life of stored goods). -
Seite 21: Trouble Shooting (Continued)
14.3 Trouble shooting (continued) Problem Cause Remedy Alarm light is flashing Short circuit in temperature sensor. Replace temperature sensor. Error Code F1 in display Alarm light is flashing Temperature sensor broken, Replace temperature sensor. Error Code F2 in display coldroom temperature >50°. Alarm light is flashing High pressure Pressostat activated. -
Seite 22: Recommended Storage Temperatures For Coldrooms
Recommended storage temperatures for coldrooms Recommended storage temperatures for deep-freezers (recommended standard values) (recommended standard values) Stored Goods Temperature Relative Stored Goods Temperature Relative in °C Humidity in °C Humidity in % in % Meat Meat Fresh meat -1/+1 85 - 90 Frozen meat -15/-18 85 - 90... - Seite 23 General notice (liability): the details of this technical documents serve for description. Consents regarding the availability of certain features or regarding a certain purpose always require a special written agreement.
- Seite 24 Viessmann Kühlsysteme GmbH Schleizer Straße 100 95030 Hof/Saale Germany Phone +49 9281 8140 +49 9281 814269 kuehlsysteme@viessmann.de www.viessmann.de/kuehlsysteme Your responsible refrigeration service: General notice (liability): the details of this technical documents serve for description. Consents regarding the availability of certain features or regarding a certain purpose always require a special written agreement.
- Seite 25 Groupes frigorifiques positifs et négatifs CS et FS à réglage électronique Instructions de service Type SE 5237210-12 F Avant de commencer les interventions sur le groupe frigorifique, lisez les consignes suivantes: Les travaux d’installation, de maintenance, de nettoyage Ne travailler sur le groupe frigorifiqu´après avoir débranché et de réparation ne doivent être confiés qu’à...
- Seite 26 Sommaire Description Eléments de commande et d’indication Groupes frigorifiques négatifs FS0900SE, FS1200SE, FS1400SE, FS1800SE, FS2400SE, Fonction des touches de commande FS0900-, FS1200-, FS1400-, FS1800-, FS2400 Split Groupes frigorifiques positifs 12.1 Réglage/programmation de la température nominale CS0500SE, CS0900SE, CS1300SE, CS2800SE, de l’enceinte de réfrigération CS2800SE, CS0900-, CS1300-, CS2000-, 12.2...
-
Seite 27: Groupes Frigorifiques Négatifs
Le local d’installation doit impérativement être bien aéré et ventilé et ne doit pas s’échauffer. Groupe frigorifique négatif Eviter tout rayonnement de chaleur direct sur le groupe FS0900SE, FS1200SE, FS1400SE, FS1800SE, FS2400SE, frigorifique. En cas d’inobservation la consommation FS0900-, FS1200-, FS1400-, FS1800-, FS2400 Split d’énergie augmenterait. -
Seite 28: Régime De Secours
- Le condenseur et l’évaporateur peuvent être nettoyés Régime de secours avec un pinceau souple, avec de l’air comprimé ou en En cas d’arrêt ou perturbation du réglage le groupe fri- cas de résidus avec beaucoup d’huile avec un com- gorifique peut travailler en régime de secours. -
Seite 29: Eléments De Commande Et D'indication
Eléments de commande et d’indication A = Diodes luminescentes B = Indicateur (Display) C = Touche „Stand-by“ D = Augmentation de la valeur nominale E = Réduction de la valeur nominale Fonction des touches de commande Le groupe frigorifique travaille en mode «Stand-by» (Le mode de service est signalisé... -
Seite 30: Commande Du Réglage
Commande du réglage 13.2.3 Humidité relative Lors de la livraison le réglage est programmé selon les La diode luminescente humidité relative clignote valeurs nominales suivantes: En appuyant sur la touche durée du travail du ventilateur de l’évaporateur peut être sélectionnée. Cycle de dégivrage: 6 heures Durée de dégivrage: 20 minutes H1 = le ventilateur de l’évaporateur travaille ensemble... -
Seite 31: Dérangements
Dérangements En cas de perturbations la diode luminescente «Störung» clignote et sur l´ écran apparaît un message d’erreurs codé. Si le groupe frigorifique ne travaille pas en service frigorifique ou dégivrage, le relais de signalisation d’anomalies est mis hors service. Une transmision est possible par le contact sans potentiel. -
Seite 32: Elimination Des Perturbations
14.2 Elimination des perturbations Perturbation Cause Elimination Le groupe ne marche pas La prise au secteur n´est pas branchée. Contrôler la prise au secteur et le fusible de Alimentation de courant secteur. Lorsqu´on ne peut reconnaître le défaut, est interrompue. Réglage défectueux. s´adresser à... - Seite 33 14.3 Elimination des perturbations – suite Perturbation Cause Elimination La diode luminescente Court-circuit de la sonde pyrométrique. Changer la sonde pyrométrique. clignote. Code d´erreur F1 sur l´écran de visualisation. La diode luminescente Rupture de la sonde pyrométrique.Température Changer la sonde pyrométrique. clignote.
-
Seite 34: Données De Stockage Pour Le Stockage Frigorifique Négatif
Données de stockage pour le stockage frigorifique Données de stockage pour le stockage frigorifique positif négatif (Données de référence, sans engagement) (Données de référence, sans engagement) Denrées de stockage Tempera- Humidité de Denrées de stockage Tempera- Humidité de ture l´air relative ture l´air relative en°C... - Seite 35 Indication générale concernant la garantie : les données indiquées sur cette fiche signalétiques ne sont que descriptives. Tout ce qui peut se rapporter à l‘existence de certaines caractéristiques ou pouvant servir dans certains buts sera d‘abord préalablement soumis à un accord écrit.
