5 | Montage
26
Ø6

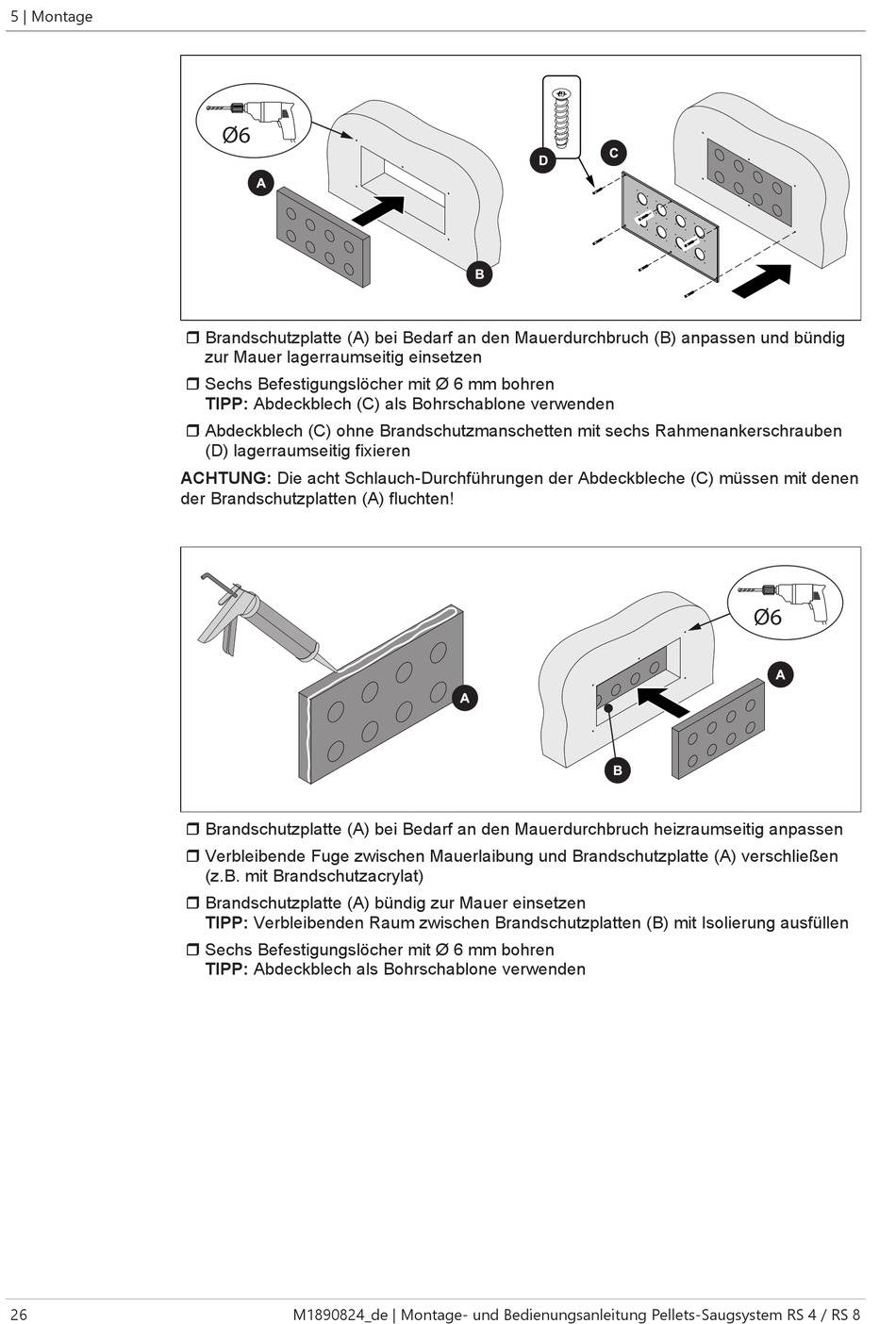

r Brandschutzplatte (A) bei Bedarf an den Mauerdurchbruch (B) anpassen und bündig
zur Mauer lagerraumseitig einsetzen
r Sechs Befestigungslöcher mit Ø 6 mm bohren
TIPP: Abdeckblech (C) als Bohrschablone verwenden
r Abdeckblech (C) ohne Brandschutzmanschetten mit sechs Rahmenankerschrauben
(D) lagerraumseitig fixieren
ACHTUNG: Die acht Schlauch-Durchführungen der Abdeckbleche (C) müssen mit denen
der Brandschutzplatten (A) fluchten!
r Brandschutzplatte (A) bei Bedarf an den Mauerdurchbruch heizraumseitig anpassen
r Verbleibende Fuge zwischen Mauerlaibung und Brandschutzplatte (A) verschließen
(z.B. mit Brandschutzacrylat)
r Brandschutzplatte (A) bündig zur Mauer einsetzen
TIPP: Verbleibenden Raum zwischen Brandschutzplatten (B) mit Isolierung ausfüllen
r Sechs Befestigungslöcher mit Ø 6 mm bohren
TIPP: Abdeckblech als Bohrschablone verwenden
M1890824_de | Montage- und Bedienungsanleitung Pellets-Saugsystem RS 4 / RS 8
