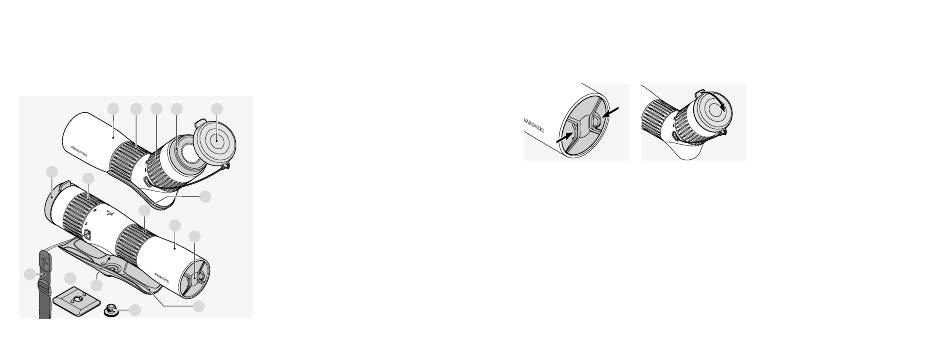

1. ÜBERBLICK
1 1
3
4
5
6
4
3
2 2
7
12
13
11
9
10
4
ATC/STC / DE
1 Teleskop ATC
6
2 Teleskop STC
3 Stellring für Fokussierung
4 Stellring für
Vergrößerungswechsel
5 Augenmuschel
6 Okularschutzdeckel
8
7 Objektivschutzdeckel
8 Halbschale ATC
9 Halbschale STC
10 Klemmschraube für Halb-
schale/Adapterplatte
11 Anschlussgewinde für Stativ
12 Trageriemen
13 Adapterplatte
2. BEDIENUNG
2.1 OBJEKTIV- UND OKULARSCHUTZDECKEL ENTFERNEN
2.2 MONTAGE TRAGERIEMEN
Im Auslieferungszustand ist der Okularschutzdeckel montiert. Je nach Anforderung kön-
nen Sie den Okularschutzdeckel entfernen und den Trageriemen einfach und schnell
montieren.
Um den Trageriemen am ATC/STC anzubringen, nehmen Sie die Seite ohne Klickver-
schluss zur Hand und führen Sie die Schlaufe durch die Schlaufenhalterung auf einer
Seite des ATC/STC
➀
+
➁
. Danach ziehen Sie das andere Ende des Seitentrage-
riemens durch die Schlaufe
➂
und ziehen diese fest
ATC/STC / DE
➃
.
5
